布鲁姆560H重型滑动导轨结构设计

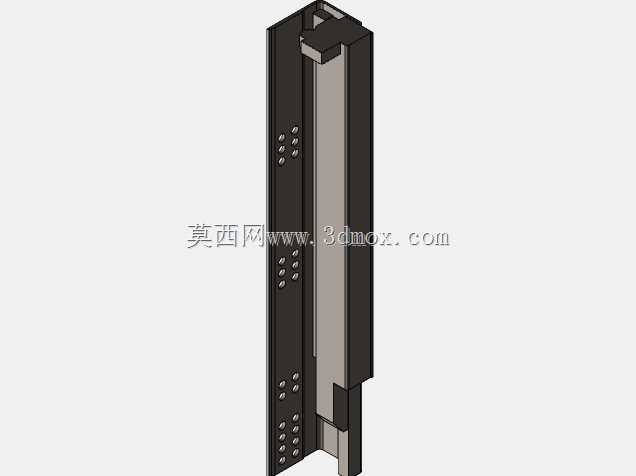

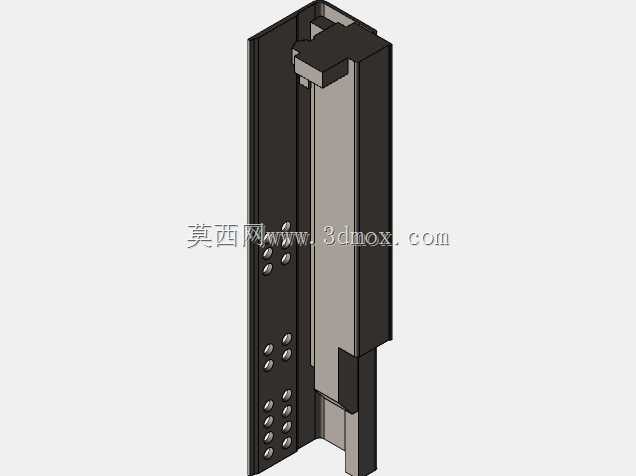

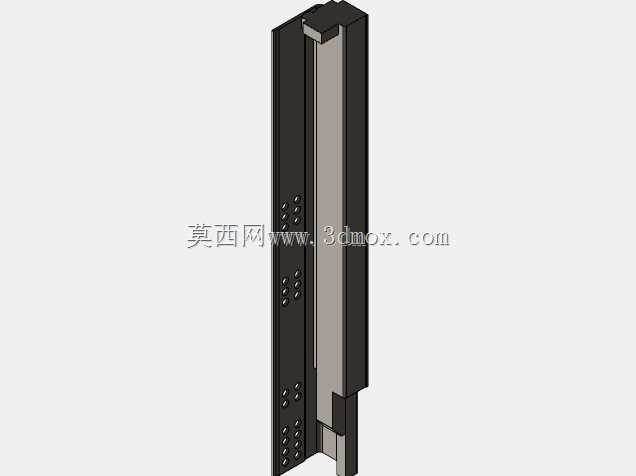

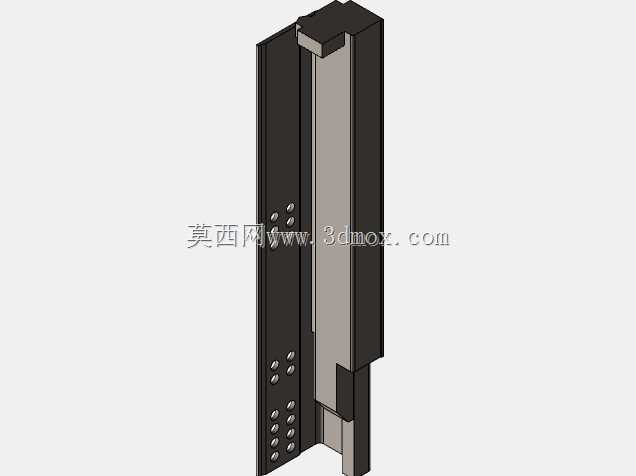

　　这款滑动导向部件主要面向重载抽拉类工况设计，常见于大型设备检修仓门、特种车辆侧拉储物舱、工业机柜重型抽屉、大型试验设备活动舱段的导向支撑场景，这类场景普遍要求导向部件在完全抽出状态下仍能保持足够的结构刚性，不会出现下垂、卡滞甚至脱轨的问题，同时抽拉过程的阻尼感要均匀，不能出现忽松忽紧的顿挫感，避免对舱内装载的精密部件造成冲击。从结构设计来看，该部件采用多节嵌套的型材结构，外层为固定安装侧，通过多组对称布置的沉头安装孔实现与设备基体的刚性连接，安装孔的排布经过载荷校核，靠近完全抽出位置的安装孔密度更高，对应导轨承受最大倾覆力矩的受力位置，避免长期重载使用后安装位出现松动变形。中间滑动层采用高精度冷拉型钢作为基体，

　　配合内嵌的低摩擦耐磨衬条实现滑动配合，没有采用滚珠式导轨的滚动结构，就是为了适配高粉尘、多油污的恶劣工业工况，滚动结构在这类工况下容易因为碎屑进入滚道出现卡滞，而滑动配合的结构对杂质的容忍度更高，只需要定期涂抹润滑脂就能保持稳定运行，维护成本远低于同载荷等级的滚珠导轨。内层为负载安装侧，端部设置有限位挡块结构，当导轨抽拉到最大行程位置时，挡块会与中层的限位台阶刚性接触，同时配合阻尼缓冲结构，避免抽拉到极限位置时出现刚性撞击，既可以降低操作时的噪音，也能避免长期撞击导致的结构变形。设计过程中首先确定了安装边界尺寸，固定侧的型材截面宽度、厚度都适配主流工业机柜的安装立柱间距，不需要对现有设备的安装结构做大规模修改就能直接替换，

　　安装孔的孔距也符合通用五金配件的安装规范，降低现场安装的适配难度。滑动行程的设计覆盖了常规重型舱门的全开需求，完全抽出后内层导轨的伸出长度经过受力校核，在额定载荷下端部的下垂量控制在行业允许的范围内，不会因为下垂导致舱门关闭时出现对位偏差。导向面的设计采用了大接触面积的平面配合，相比点接触的滚动导轨，接触应力更低，在承受冲击载荷时不会出现接触压痕，长期使用后的精度保持性更好，适合有振动、冲击的车载、机载设备使用。端部的锁止结构设计在完全闭合位置，当舱门推到底时会自动触发锁止，不会因为设备运行过程中的振动导致舱门意外滑出，解锁操作只需要按压端部的解锁扣就能完成抽拉，操作逻辑简单，不需要额外的操作培训。在细节处理上，

　　所有型材的边缘都做了倒角处理，避免安装和操作过程中出现割手的问题，耐磨衬条采用可拆卸设计，当长期使用出现磨损后，只需要更换衬条就能恢复导轨的配合精度，不需要整体更换整个导轨部件，大幅降低了设备的全生命周期维护成本。滑动面的润滑槽采用了交错排布的设计，润滑脂注入后可以在滑动过程中均匀覆盖整个配合面，不会出现局部干磨的问题，即使在长期不维护的情况下，也能保持稳定的滑动性能。
