带法兰限位的伸缩导向轴杆结构设计

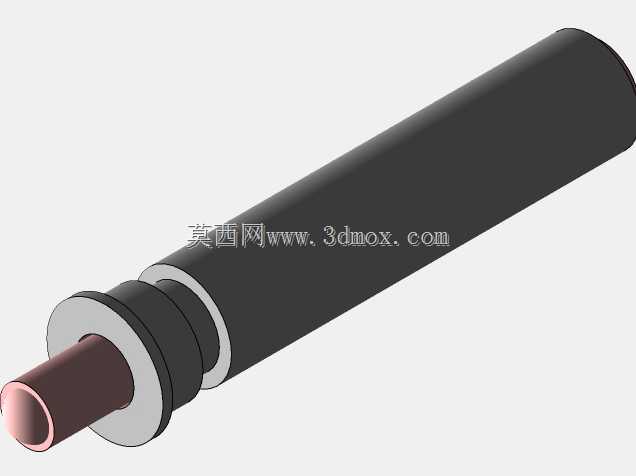

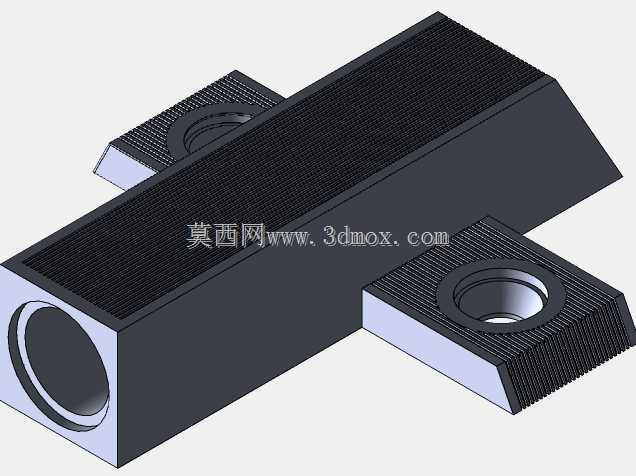

　　这类带法兰限位的伸缩导向轴杆，在各类需要直线往复位移、同时对径向跳动有严格约束的设备结构里应用极广，小到桌面级工装夹具的顶出机构、小型检测设备的探针升降组件，大到自动化产线的限位挡停单元、通讯设备内置的天线伸缩支撑结构，都能见到这类结构的变体。从结构本身来看，主体采用长圆柱杆身作为滑动承载主体，杆身的圆柱度公差需要控制在IT7级以内，表面粗糙度控制在Ra0.8以下，才能保证滑动过程中无卡滞、磨损均匀，避免长期往复运动后出现间隙过大导致的定位偏移。靠近伸出端的位置设置了双层限位法兰结构，内侧的大直径法兰主要承担轴向硬限位功能，当轴杆伸出到设定行程时，法兰端面会与配套的安装座端面贴合，阻止轴杆继续向外脱出，

　　同时法兰的端面平面度需要保证在0.02mm以内，避免贴合时出现偏载导致杆身倾斜；外侧的小直径轴段是与外部执行件连接的安装端，端面做了内凹倒角处理，既可以去除加工毛刺避免安装时刮伤配合件，也能在压装配套连接件时起到导向作用，减少装配对位的难度。设计这类轴杆的时候，首先要明确实际工况下的负载类型，如果是仅承受轴向推拉力的场景，杆身材质可以选用45号钢做调质处理，硬度达到HB220-250即可满足耐磨需求；如果是需要承受一定径向偏载的场景，杆身表面需要做高频淬火处理，淬火层深度控制在1.5-2mm，表面硬度达到HRC55-60，才能避免长期受径向力后杆身出现弯曲变形。安装边界方面，这类轴杆配套的安装座需要设置与法兰直径匹配的沉孔，

　　沉孔的深度要略小于法兰厚度0.1-0.2mm，保证限位时法兰端面能完全贴合承载，同时安装座内的导向衬套长度需要达到杆身直径的1.5倍以上，才能给杆身提供足够的径向支撑，避免伸出过长时出现杆头下垂的问题。滑动配合的间隙选择上，如果是干摩擦无润滑的工况，杆身与衬套的配合选用H8/f7间隙配合，既不会因为间隙过小出现热胀卡滞，也不会因为间隙过大导致晃动；如果是有定期润滑的工况，可以将配合间隙缩小到H7/g6，进一步提升运动的平稳性。很多新手设计这类轴杆的时候容易忽略法兰与杆身连接处的应力集中问题，直接采用直角过渡，在频繁承受轴向冲击载荷的场景下，连接处很容易出现疲劳断裂，所以在法兰与杆身的过渡位置需要设置R0.5-R1的圆角过渡，

　　分散应力集中点，提升结构的抗疲劳寿命。另外，杆身的尾端需要设置限位挡圈槽，安装轴用挡圈来限制轴杆的缩回行程，避免轴杆完全缩入安装座内部导致无法复位，挡圈槽的位置需要根据实际缩回行程精确计算，保证缩回时外部连接端刚好到达设定位置，不会与安装座发生碰撞。在通讯类手持设备的内置伸缩天线结构里，这类轴杆还会在杆身表面加工出均匀的阻尼槽，配合安装座内的阻尼弹片，实现伸缩过程中的段落感，让用户拉伸天线时能清晰感知到每一段的锁定位置，同时避免天线因为自重自动缩回。而在工装夹具的顶出结构里，轴杆的伸出端会加工出内螺纹孔，用来连接顶块或者吸盘，法兰端面还会加装缓冲垫片，减少硬限位时的碰撞噪音和冲击损伤。从建模逻辑来看，这类轴类零件的建模需要优先建立旋转中心轴线，先通过旋转特征做出主体轮廓，再依次加工法兰过渡圆角、挡圈槽、端部倒角这些细节特征，所有配合面的尺寸需要严格按照公差带标注，在装配体里需要提前做干涉检查，确认轴杆在全行程伸缩过程中，与周边的结构件都不会发生剐蹭，尤其是在极限伸出和极限缩回两个位置，要预留至少0.5mm的安全间隙，避免加工误差导致装配时出现卡滞。
