小型单轮压路作业滚轮支撑结构

　　做小型压实机具设计快十年，经手的手扶式、微型压路滚轮结构不下二十套，这套单轮支撑结构的设计逻辑，刚好踩中了狭小区域压实作业的核心痛点。先从应用场景说，这类小型滚轮结构根本不是给市政主干道、大型路基工程准备的，它的核心使用场景全在大型压路设备进不去的边角区域：比如人行道铺装后的基层压实、小区景观绿化里的种植土回填压平、地下管网沟槽回填的边角夯实、住宅室内装修阶段的地面找平层压实，还有厂区车间内小型设备基础周边的回填土压实，这些区域作业宽度往往不足一米，大型双钢轮压路机、轮胎压路机根本转不开身，甚至手扶式重型压路设备都没法灵活转向，这种单轮带三角支撑的结构，刚好能靠人力推行完成窄区作业。

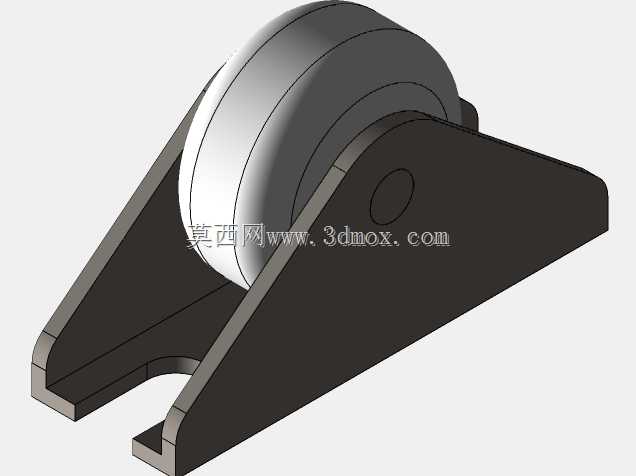

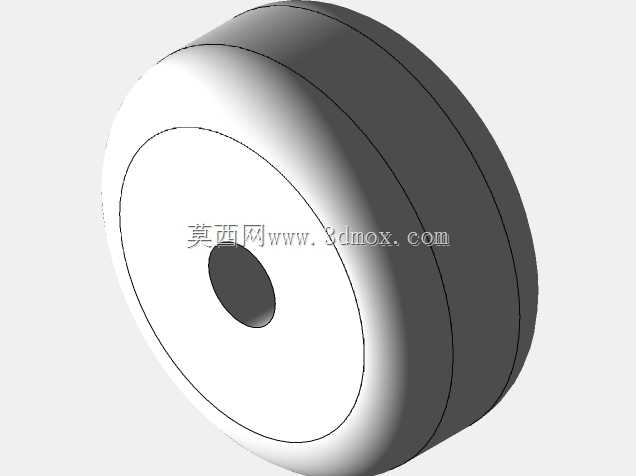

　　再看实际用途，这套结构核心是承担压实作业的滚轮承载与导向，滚轮采用实心圆柱结构，轮面做了微弧过渡，不会在压实面上留下明显的轮迹边缘，避免后续铺装层出现应力集中的开裂点。支撑部分采用双侧对称的三角钣金支架，这种结构不是随便画的三角形，支架的斜边角度刚好匹配人力推行时的施力角度，操作人员握住延伸的推杆时，手腕不需要过度弯折，长时间作业的疲劳度能降三成左右；支架下端的开口槽是安装位，滚轮的转轴直接卡入槽内后用轴端挡圈固定，不需要复杂的轴承座压装工序，现场更换滚轮或者清理轮面粘结的沥青、混凝土残渣时，只需要拆掉挡圈就能抽出转轴，维护效率比一体式焊接支架高很多。

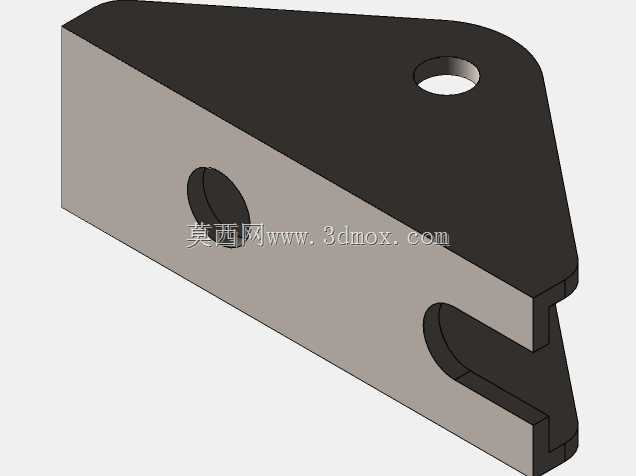

　　说回设计思路，做这套结构的时候首先卡的是安装边界，整体宽度控制在280mm以内，刚好能通过常规住宅的入户门洞、市政人行道的隔离桩间隙；滚轮直径设为180mm，这个尺寸是反复算过的，直径太小的话压实过程中容易被地面凸起的石块硌住卡滞，直径太大又会抬升整体重心，推行的时候容易侧翻，尤其是在有坡度的沟槽边作业时，重心高度控制在120mm以内，侧翻临界角能到35度，足够应对常规作业面的坡度。支架的板材厚度选的是5mm的热轧钢板，折弯后做了去应力处理，不会因为长期承受滚轮的冲击载荷出现折弯变形；支架上的圆形减重孔不是为了好看，孔位刚好开在三角结构的应力中性层位置，既不会削弱支架的结构强度，又能减轻整体重量，整套结构算下来自重不到12kg，单人就能拎着转移作业点，不需要额外的吊装设备。

　　还有几个容易被忽略的设计细节，滚轮和支架之间预留了2mm的侧向间隙，不会因为作业过程中支架轻微变形就出现滚轮卡滞的情况；支架下端的安装槽做了1:10的斜度，转轴装入后会在作业过程中越卡越紧，不会因为长期振动出现转轴窜动脱落的问题；轮面的粗糙度控制在Ra6.3，既不会因为太光滑压实粘土时出现打滑，也不会因为太粗糙粘结过多的压实材料，每次作业完只需要用铁锹轻轻一刮就能清理干净轮面。另外这套结构的安装接口做了通用化设计，支架上端的安装孔位匹配市面上常规的手扶推杆连接尺寸，不管是木质推杆还是金属伸缩推杆都能直接装，不需要二次打孔改孔，甚至可以直接装在小型电动行走底盘上，改成电动遥控的微型压实设备，适配不同的作业需求。

　　从结构强度校核的角度说，当初建模的时候做过有限元仿真，在滚轮承受150kg垂直载荷（也就是操作人员站在踏板上施加的额外压实力）的情况下，支架的最大应力出现在折弯圆角位置，数值是187MPa，远低于Q235钢板的屈服强度，安全系数能到2.3以上，完全满足高频次作业的强度要求；滚轮的形位公差也做了严格控制，径向跳动量控制在0.5mm以内，压实过程中不会出现跳轮的情况，压出来的基面平整度能控制在3mm/2m的范围内，满足人行道铺装、室内找平层的施工验收要求。
