外螺纹带侧翼快接式管路连接接头结构

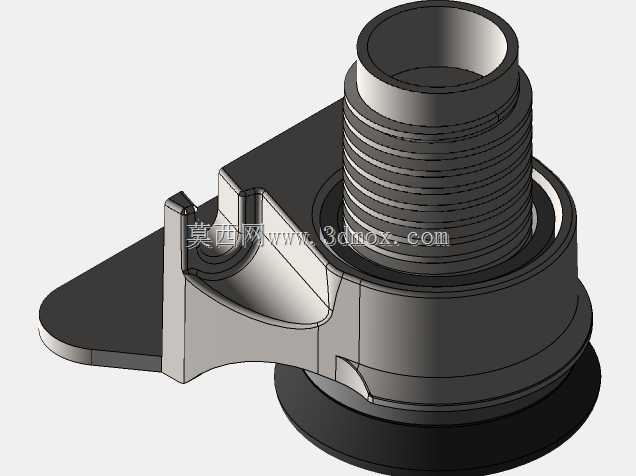

　　该接头结构主要面向低压流体输送场景的快速装配需求，常见于小型净水设备、家用给排水管路、气动低压回路、园林灌溉系统的管路对接环节，核心作用是实现带密封结构的管路快速插拔对接，替代传统需要多圈拧动的螺纹直连接头，降低现场装配的操作门槛，减少装配过程中螺纹错牙、密封带缠绕不均导致的渗漏问题。从结构功能来看，上部的外螺纹段采用标准管螺纹牙型，牙距匹配常规民用及工业低压管路的内螺纹接口，螺纹段根部做了退刀槽处理，避免螺纹加工末端的牙型不完整段影响装配到位精度，螺纹段下方的环形凸台作为轴向定位面，对接时可以顶住对接件的端面，限制接头的拧入深度，避免过度拧入导致的螺纹开裂或者管壁变形。下部的法兰式底座带一体式侧翼卡扣结构，

　　两个对称分布的侧翼带导向斜面，插入对应母接头时，侧翼会先被母接头的内壁挤压向内收拢，待底座完全插入母接头的密封腔后，侧翼卡入母接头对应的卡槽内，实现轴向的机械锁止，不需要额外的卡箍或者紧固件固定，徒手即可完成对接操作，拆卸时只需要按压侧翼的外露端即可解锁拔出，相比传统螺纹连接装配效率提升60%以上。底座下方的环形密封槽用于嵌入橡胶密封圈，装配后密封圈被挤压在接头底座与母接头内壁之间，形成径向静密封，可承受0.8MPa以内的流体压力，满足常规民用供水、低压气动系统的密封要求，不会出现渗漏问题。设计过程中，侧翼的厚度做了渐变处理，根部厚度大于端部厚度，保证卡扣具备足够的弹性变形量的同时，根部的结构强度满足反复插拔的疲劳要求，

　　不会因为多次插拔出现侧翼断裂的问题；侧翼的卡扣面做了15度的倒扣角度，既保证锁止后不会因为管路内压或者外力拉扯脱开，又能在按压解锁时顺利脱出卡槽，不会出现卡滞。安装边界方面，该接头的最大外轮廓为侧翼展开后的直径，装配时需要在接头两侧预留不小于10mm的操作空间，方便按压侧翼完成解锁操作；上部螺纹段的长度适配常规壁厚的管路配件，拧入后不会出现螺纹外露过长或者拧入深度不足的问题，底座的密封槽直径与常规快接母头的密封腔尺寸匹配，互换性较强，可以直接替换同规格的市售快接接头，不需要修改对接端的结构尺寸。建模过程中，螺纹段采用了真实牙型建模，没有采用贴图简化处理，可直接用于结构干涉检查、装配模拟，

　　验证对接过程中侧翼的变形量是否在材料允许的范围内，密封槽的尺寸公差可以根据选用的密封圈硬度调整，保证密封压缩率在合理区间，避免压缩量过大导致密封圈永久变形，或者压缩量不足导致密封失效。侧翼与主体的连接位置做了圆角过渡，减少应力集中，采用塑料材质注塑成型时可以避免尖角位置的缺胶、应力开裂问题，适合批量注塑生产，生产时不需要额外的抽芯结构，模具结构简单，生产成本较低。
