衣柜内置可调节伸缩挂衣杆结构设计

　　日常家居柜体设计中，挂衣区的空间利用率一直是定制柜体方案里需要重点考量的部分，传统固定长度挂衣杆需要根据柜体内部净宽提前裁切，一旦柜体安装完成后想要调整挂衣区宽度、或是适配不同进深的柜体，固定挂杆就很难适配，而这款可伸缩挂衣杆的结构设计，刚好解决了这类场景下的适配问题。从实际应用场景来看，这类伸缩挂杆不仅可以用在常规家用衣柜的横向挂衣区，也能适配步入式衣帽间的侧装挂衣需求，甚至部分阳台储物柜、工装类员工储物柜的挂衣区也能使用，不需要提前精准测量柜体内部净空，只要在伸缩行程范围内，都可以通过调整杆体的伸出长度来匹配安装间距，大幅降低了现场安装的适配难度，也减少了定制五金件的备货品类，不管是柜体生产厂家还是终端安装人员，都能通过这类通用伸缩件减少特殊尺寸定制的成本。

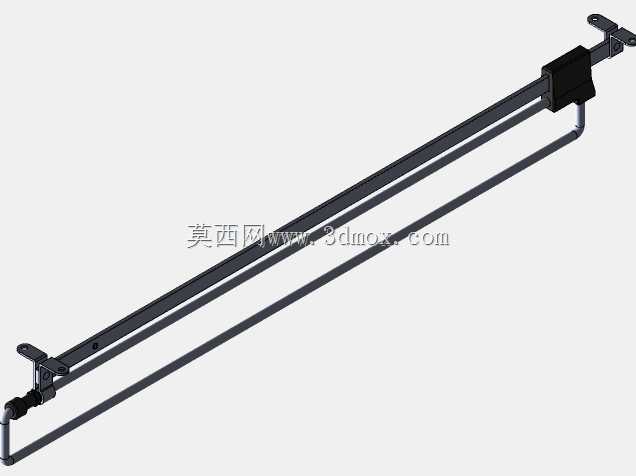

　　从功能特性来看，这款挂杆采用双杆平行伸缩的结构形式，相比单杆伸缩结构，双杆的抗扭性能更好，挂满衣物时不会因为单侧受力出现杆体偏转、卡顿的问题，伸缩滑动的过程中两根杆体同步导向，滑动阻力均匀，不会出现推拉时卡滞、晃动感过强的问题。杆体端部的安装座采用带安装孔的板式固定结构，可以直接通过自攻螺丝固定在柜体的侧板上，不需要额外配置安装底座，安装时只需要先将固定端的安装座锁紧在一侧侧板，再调整活动端的伸出长度，对准另一侧侧板的安装位置锁紧螺丝即可，整个安装过程不需要复杂的辅助工具，普通安装人员十分钟内就能完成单根挂杆的装配。杆体中部设置的限位滑套，一方面可以限制内外杆的最大伸出长度，避免拉伸过度导致内杆从外杆中脱出，另一方面也能在伸缩过程中起到导向支撑的作用，减少内外杆之间的配合间隙，避免挂重时杆体出现下垂变形。

　　从设计思路层面拆解，这款结构在建模时优先考虑了伸缩行程与承重能力的平衡，内外杆采用间隙配合的套接方式，配合公差控制在合理范围内，既保证滑动顺畅，又不会因为间隙过大导致挂重后杆体出现明显的挠度变形。杆体的截面形状经过优化，采用矩形截面的薄壁杆结构，相比同截面积的圆管，矩形截面的垂直方向抗弯模量更高，挂满冬季厚重衣物时，杆体中部的下垂量可以控制在允许范围内，不会因为长期挂重出现不可逆的塑性变形。端部的安装座与杆体的连接部位做了加强结构，安装座的折弯处设置了加强筋，避免挂重过大时安装座与杆体的连接部位出现断裂，安装孔的位置也做了沉台设计，螺丝锁紧后螺丝头不会突出安装座表面，避免刮蹭衣物或是影响安装贴合度。

　　关于安装边界与尺寸适配，这款伸缩挂杆的最小收缩长度可以适配窄幅柜体的小尺寸挂衣区，最大伸出长度可以覆盖常规家用衣柜的主流挂衣区宽度，安装时需要保证两侧安装面的平行度偏差在允许范围内，如果两侧侧板的垂直度偏差过大，会导致伸缩滑动时出现卡滞，影响使用手感。安装座的固定螺丝需要选用长度合适的自攻螺丝，保证螺丝拧入柜体侧板的深度足够，避免挂重后出现安装座脱落的问题，杆体的安装高度需要根据悬挂衣物的长度预留足够的下方空间，避免衣物下摆蹭到柜体底部的隔板。另外在结构设计时，杆体的表面处理工艺也做了适配性考虑，杆体表面采用哑光喷塑处理，既不会因为长期摩擦出现掉漆锈蚀的问题，也不会因为表面过于光滑导致衣架出现滑动移位，挂放衣物时衣架可以均匀分布在杆体上，不会全部滑到中部导致局部受力过大。
