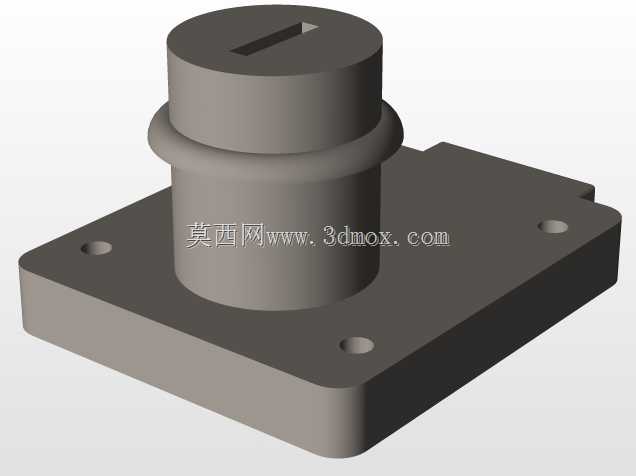

带安装法兰底座一字槽锁芯结构件

　　在民用柜体、工业设备舱门、小型机电设备检修门的锁闭结构选型中，这类带一体式法兰安装底座的锁芯构件是应用占比极高的一类基础锁具部件，不同于外露式锁具结构，该构件采用嵌入式安装逻辑，核心锁体部分穿过门板预留安装孔后，依靠底部方形法兰面实现轴向定位，避免锁体受外力冲击时发生轴向窜动，保障锁舌传动的稳定性。从结构设计逻辑来看，该构件将锁芯主体与安装底座做了一体化成型设计，省去了额外加装定位法兰的装配工序，法兰底座上预留的四个沉头安装孔呈对角对称分布，孔位做了沉头锪平处理，安装时沉头螺钉可完全没入法兰平面，不会在底座表面形成凸起，既能够保障安装后法兰面与门板内侧完全贴合，无装配间隙，也能避免凸起的螺钉头剐蹭门板内部的布线或是其他内置构件。

　　锁芯主体部分采用阶梯轴式结构，靠近法兰底座的位置设置了一圈环形凸台，该凸台的作用是在锁芯穿入门板安装孔时，与门板外侧表面形成限位，配合底部法兰的夹紧力，将整个锁体牢牢固定在门板上，不会因为反复插拔钥匙、转动锁芯而出现松动移位。锁芯顶部的一字槽是钥匙的配合接口，槽体的宽度、深度公差控制直接决定了钥匙插拔的顺畅度与锁闭传动的可靠性，槽内做了微小的导向倒角，钥匙插入时可自动找正，不会出现卡滞、顶死的情况，槽体内部与锁芯内部的锁舌传动机构直接相连，转动钥匙时即可带动锁舌完成伸出、收回的动作，实现门体的锁闭与开启。从安装边界尺寸来看，方形法兰底座的边长尺寸适配常规1.2-2mm厚度的冷轧钢板门板、ABS工程塑料门板的安装需求，

　　锁芯主体的外径尺寸匹配行业通用的18mm标准安装开孔，不需要针对该构件单独定制开孔模具，可直接适配现有柜体、舱门的标准化生产工艺，降低生产端的改造成本。在实际使用场景中，这类锁芯构件可应用在户外配电箱的检修门、通讯基站设备柜的舱门、工厂机床的防护门、办公文件柜的抽屉与柜门、仓储物流用周转箱的锁闭位置，不同应用场景下对锁芯的材质有不同要求，若应用在户外潮湿、多粉尘的场景，可选用不锈钢材质加工该构件，提升防锈、防腐蚀能力；若应用在室内办公家具场景，可选用锌合金压铸成型后做表面喷塑处理，兼顾成本与外观质感。设计该结构时需要重点关注几个配合公差：一是锁芯主体与法兰底座的同轴度，若同轴度偏差超过0.1mm，安装后锁芯会与门板开孔发生偏磨，

　　长期使用会出现转动卡滞的问题；二是四个安装孔的位置度公差，孔位偏差需控制在0.2mm以内，否则安装时会出现螺钉无法对齐门板预装螺纹孔的问题，提升现场装配的难度；三是顶部一字槽与内部传动件的配合间隙，间隙过大会导致钥匙转动时存在空行程，间隙过小则会出现钥匙插拔阻力过大的问题，合理的间隙控制在0.05-0.1mm区间，既能够保障传动的直接性，也能预留足够的装配公差与磨损余量。该结构的外形设计没有多余的装饰性特征，所有结构特征都服务于安装便利性与使用可靠性，法兰底座的四个边角做了R角过渡处理，避免安装时尖锐边角划伤操作人员，也能减少应力集中，提升构件的抗冲击强度，当锁体受到外侧的暴力撬动时，方形法兰的四个边角能够均匀分散受力，相比圆形法兰具备更好的抗扭、抗撬性能，不容易出现法兰变形导致锁体脱落的问题。锁芯主体的外圆柱面做了光滑处理，没有多余的凸起结构，穿入安装孔时不会剐蹭孔壁的防腐涂层，保障门板安装位置的防腐性能不会因为装配被破坏，环形凸台的端面做了平面度处理，与门板外侧贴合时可形成一定的密封效果，若在凸台与门板之间加装橡胶密封垫圈，即可实现IP54级别的防护能力，满足户外场景的防尘、防水溅需求。
