180度平开圆角长页合页五金连接件

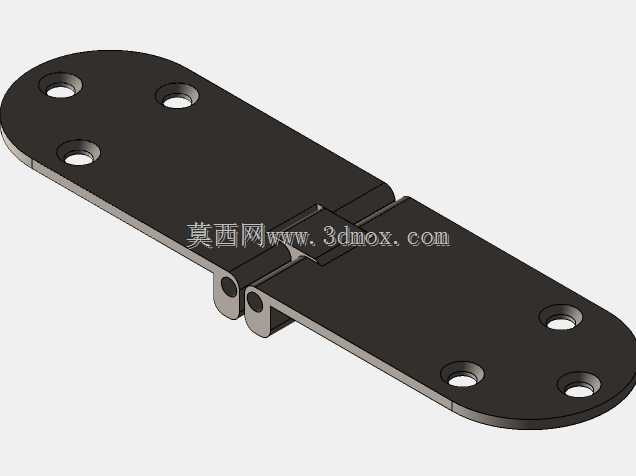

　　这款长页平开合页主要面向需要大角度翻转连接的钣金、型材构件场景，常见于工业设备检修门、大型箱体翻盖、折叠工作台面、特种车厢侧开板的铰接部位，区别于普通家用短页合页，其加长的页片设计能在大跨度安装面下提供更均匀的受力分布，避免连接部位因局部应力集中出现板材变形、连接孔拉裂的问题。从结构设计来看，合页采用双页对称圆角长板构型，每页板上均匀布置三个沉头安装孔，孔位排布沿页片长度方向对称分布，安装时可适配M4-M6规格的沉头螺钉，沉孔深度设计能够保证螺钉安装后头部完全没入板件表面，不会出现凸起干涉翻转动作的情况。页片端部做了大圆角过渡处理，一方面能够消除安装后尖锐边角带来的安全隐患，另一方面在页片翻转至180度完全展平状态时，

　　圆角边缘不会与安装基材表面发生剐蹭，保证开合动作顺畅无卡滞。中间铰接部位采用多段卷圆合页筒结构，搭配通长销轴实现转动连接，多段卷圆的设计相比单段整筒结构，能在同等材料厚度下获得更高的抗扭、抗剪切强度，当连接的两部分构件承受不均匀载荷时，铰接部位不会出现筒口变形、销轴窜动的问题，同时卷圆部位的配合间隙经过合理控制，既保证转动时无明显旷量，又不会因间隙过小出现转动卡涩，在常温常规使用环境下无需额外加注润滑脂即可长期顺畅开合。从安装边界来看，合页完全展平状态下两页片处于同一平面，总长度适配常见的200-300mm跨度安装面，页片宽度控制在50-60mm区间，厚度根据载荷等级匹配2-3mm的冷轧钢或不锈钢板材冲压成型，

　　安装时需要保证两个连接面的铰接边对齐度误差不超过0.5mm，否则会出现开合阻力过大、销轴偏磨的问题。在实际选型应用中，这类长页合页相比普通短页合页，单组合页的承载能力可提升40%以上，对于宽度超过600mm的翻盖或门板，沿铰接边等间距布置2-3件该款合页，即可承受15-25kg的均布载荷，完全满足工业设备防护门、储物箱体翻盖、折叠工装台面的使用需求。建模过程中需要重点关注卷圆部位的成型工艺性，卷圆内径要与所选销轴直径保持0.1-0.2mm的配合间隙，页片与卷圆筒的连接部位要做合理的圆角过渡，避免冲压成型时出现应力开裂，沉头孔的锥角角度要匹配标准沉头螺钉的头部锥度，保证螺钉安装后贴合紧密无松动。另外合页翻转的极限角度为180度，

　　也就是两页片可从完全叠合状态转动至完全展平状态，转动过程中页片之间的间隙控制在0.3-0.5mm，既不会因间隙过大出现晃动，也不会因间隙过小在表面做喷塑、喷漆处理后出现涂层粘连的问题。在不同应用场景下，可根据使用环境选择不同的表面处理方式，普通室内干燥环境可采用镀锌钝化处理，具备基础的防锈能力，户外或潮湿环境下可采用304不锈钢材质搭配电解抛光处理，能够耐受弱酸弱碱环境的腐蚀，长期使用不会出现锈迹卡滞的问题。
