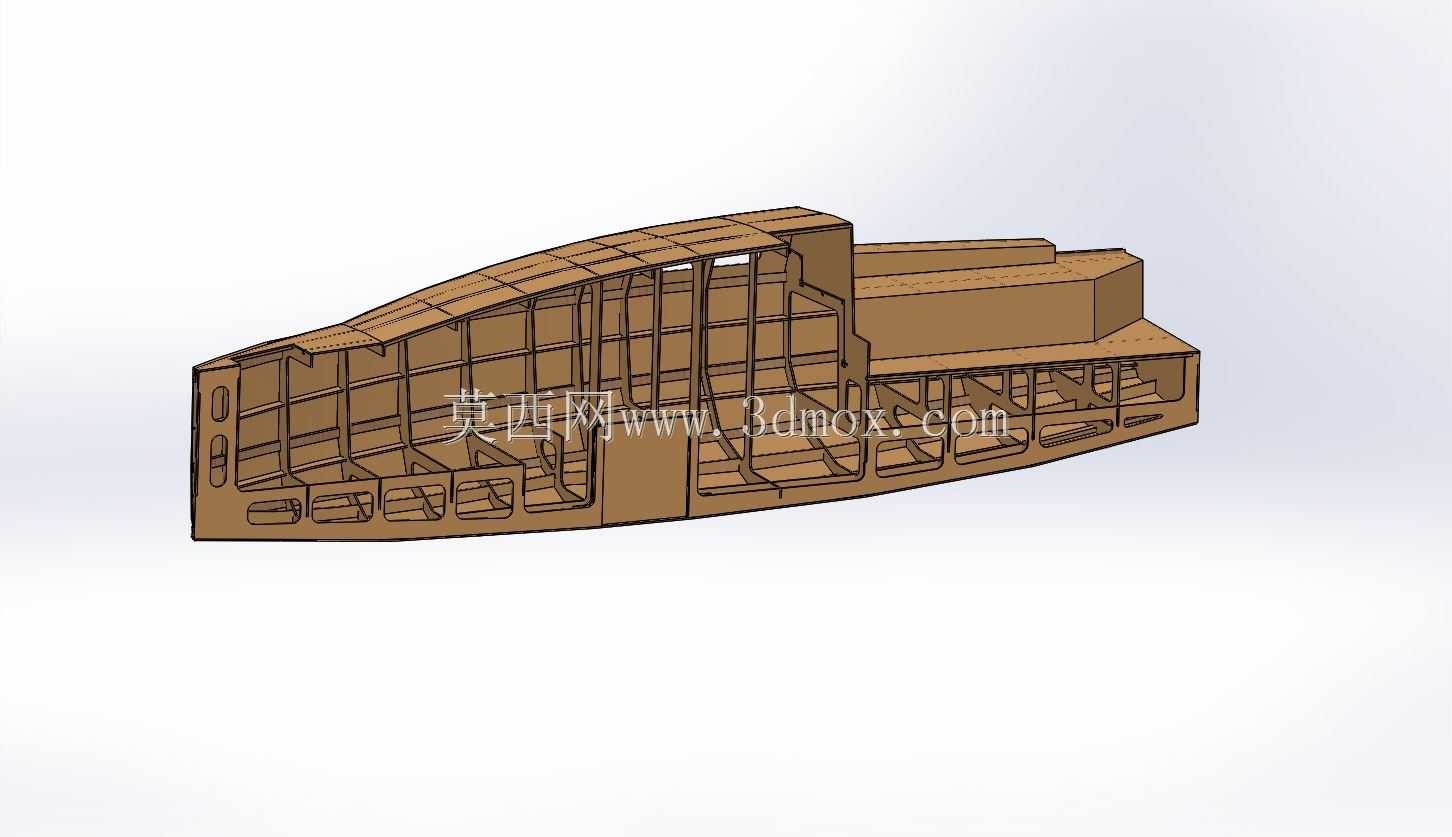

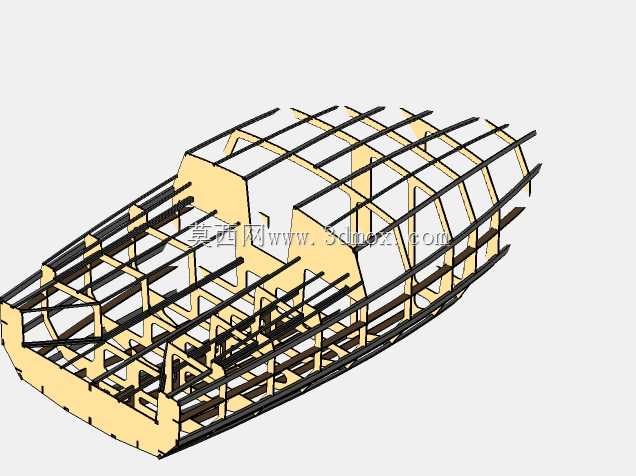

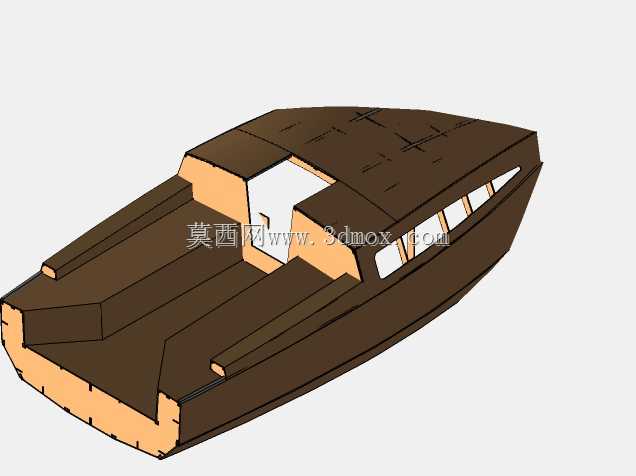

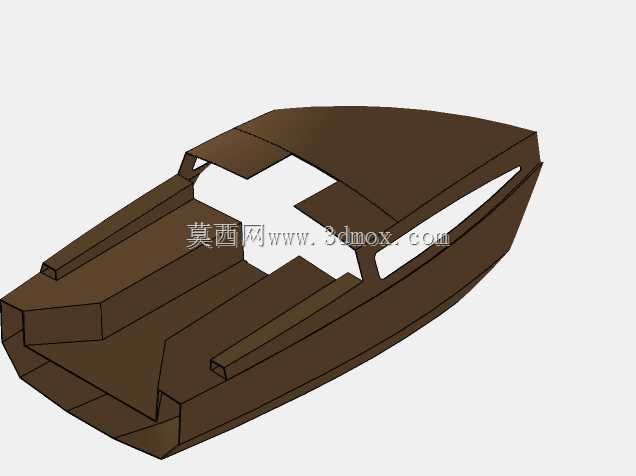

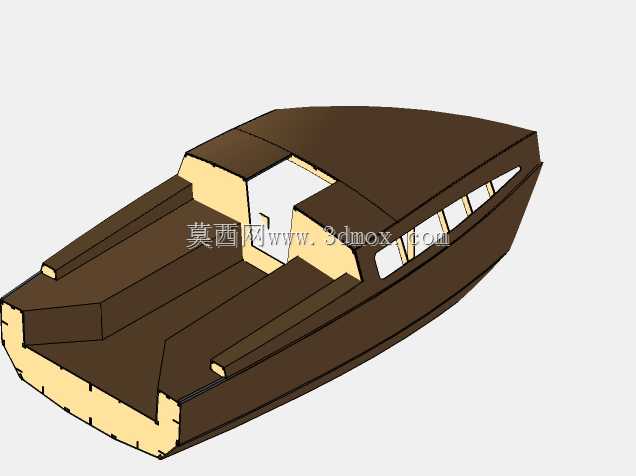

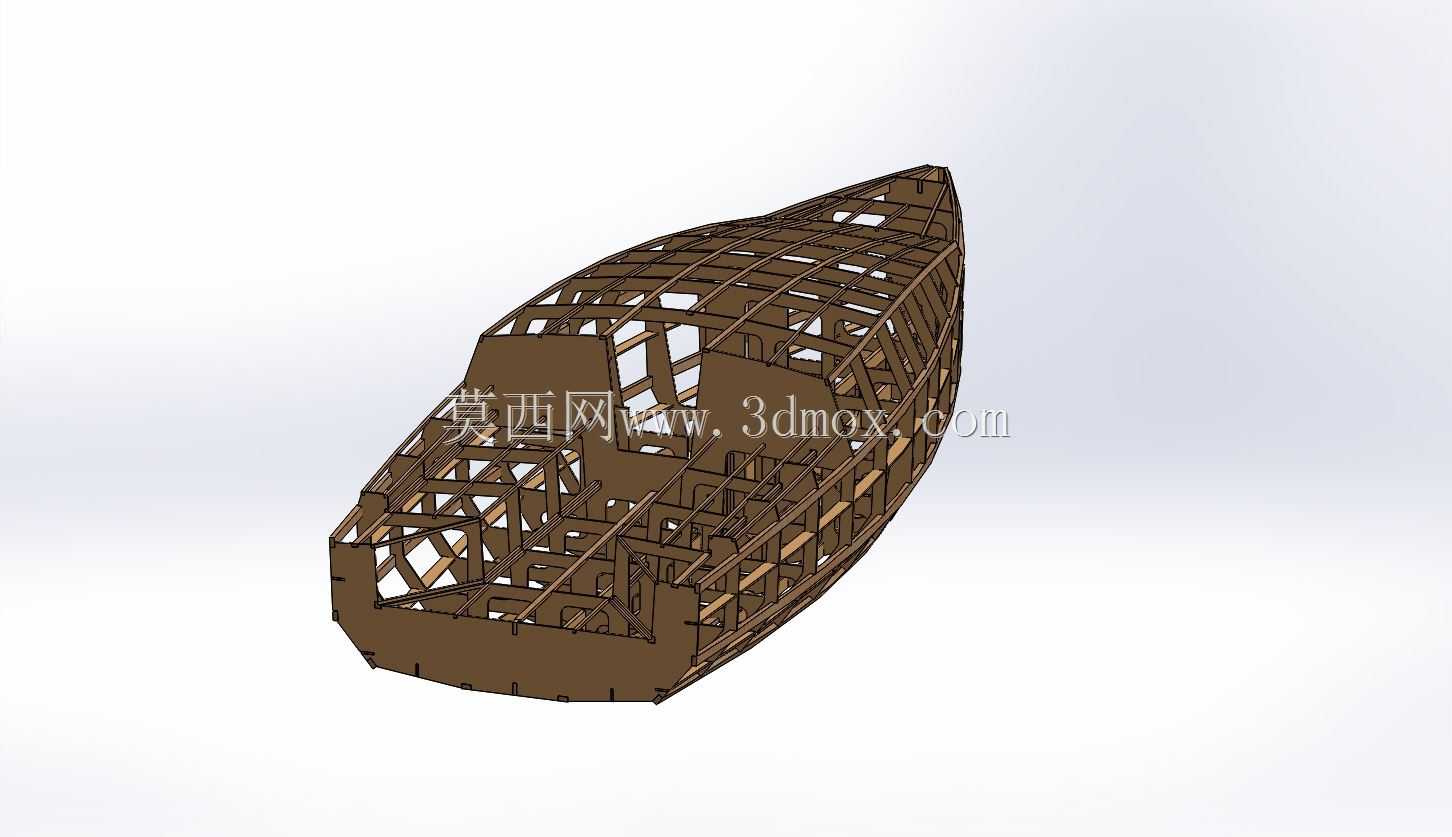

木质框架结构游艇内部骨架三维设计

　　在小型休闲船舶的设计制造环节，船体内部支撑骨架的结构合理性直接决定整船的抗扭刚度、航行抗浪性能以及后续外板铺装的施工精度，这套木质框架结构的游艇骨架设计，正是针对6米级小型私人休闲游艇的量产施工需求完成的结构方案。从实际应用场景来看，这类骨架结构主要适配内陆湖泊、近岸浅海区域的私人休闲出游、小型水上观光接驳场景，区别于大型钢制船舶的焊接骨架工艺，该方案采用标准化木质构件拼接的形式，能够大幅降低小型船厂的生产门槛，同时兼顾船体自重控制与结构强度的平衡。

　　从设计思路层面拆解，整套骨架采用纵横肋板交错的布局逻辑，沿船身长度方向布置的主纵梁承担航行过程中船体受波浪冲击产生的纵向弯曲载荷，横向等距排布的肋板则对应船身不同位置的截面线型，每一块肋板的轮廓都严格匹配船身外板的内表面曲率，保证后续铺装木质外板或者玻璃钢覆层时，每一处支撑点都能和外板完全贴合，避免出现局部悬空导致的外板受力开裂问题。在船身中部的座舱区域，骨架特意做了局部加强处理，对应乘员集中载荷的位置增加了斜向支撑筋，抵消人员登乘、设备安装带来的局部集中应力，同时在船艏、船艉的线型收窄区域，肋板的排布密度适当提升，应对船艏迎浪冲击、船艉挂机安装带来的动载荷。

　　从功能特性来看，这套骨架完全采用模块化的构件拆分设计，所有横向肋板、纵向梁、斜向支撑都可以通过数控切割设备完成批量下料，不需要复杂的三维弯制工艺，现场施工时只需要按照定位卡槽完成拼接即可，大幅降低了木工的施工难度，也能有效控制单船的建造周期。骨架预留的安装边界充分考虑了后续船用设备的装配需求：船艉区域预留了外挂动力的安装支撑位，骨架对应位置做了加厚处理，能够承受外挂发动机运行时的持续振动；船身中部的座舱区域预留了座椅固定、储物舱安装的连接孔位，不需要施工人员现场二次开孔破坏骨架结构；船艏区域的骨架空腔预留了锚链舱、储物空间的安装间隙，保证内部空间利用率的同时，不会额外增加船体的整体宽度。

　　关于外形尺寸与安装边界的控制，整套骨架的总长度控制在6.2米以内，最大宽度2.3米，整体高度0.85米，完全适配小型游艇的道路转运限界要求，不需要额外办理超限运输手续。骨架底部的龙骨梁采用通长设计，截面尺寸从船艏到船艉根据受力变化做渐变处理，船身中部受力最大的位置龙骨截面高度达到120毫米，向船艏船艉逐步收窄至60毫米，在保证纵向强度的前提下尽可能减少结构自重。所有构件的连接位置都设计了互锁的卡槽结构，拼接时只需要在卡槽位置涂覆结构胶即可完成固定，不需要额外的金属连接件，既避免了金属件在潮湿水环境下的锈蚀问题，也能减少不同材质热胀冷缩差异带来的结构松动风险。

　　在实际施工验证中，这套骨架结构的装配公差可以控制在2毫米以内，铺装外板后的船身线型顺滑度完全满足设计要求，整船结构自重比同尺寸的玻璃钢整体船体骨架轻18%左右，能够有效提升航行时的燃油经济性，同时木质骨架的阻尼特性能够更好地吸收航行时的振动，提升乘员的乘坐舒适度。针对近岸航行可能遇到的浅滩擦碰情况，骨架底部的龙骨位置做了双层叠板的加强设计，轻微擦碰不会导致整体骨架结构失效，维修时只需要更换受损位置的局部构件即可，大幅降低后期的维护成本。
