游艇用小型绞车离合传动组件结构设计

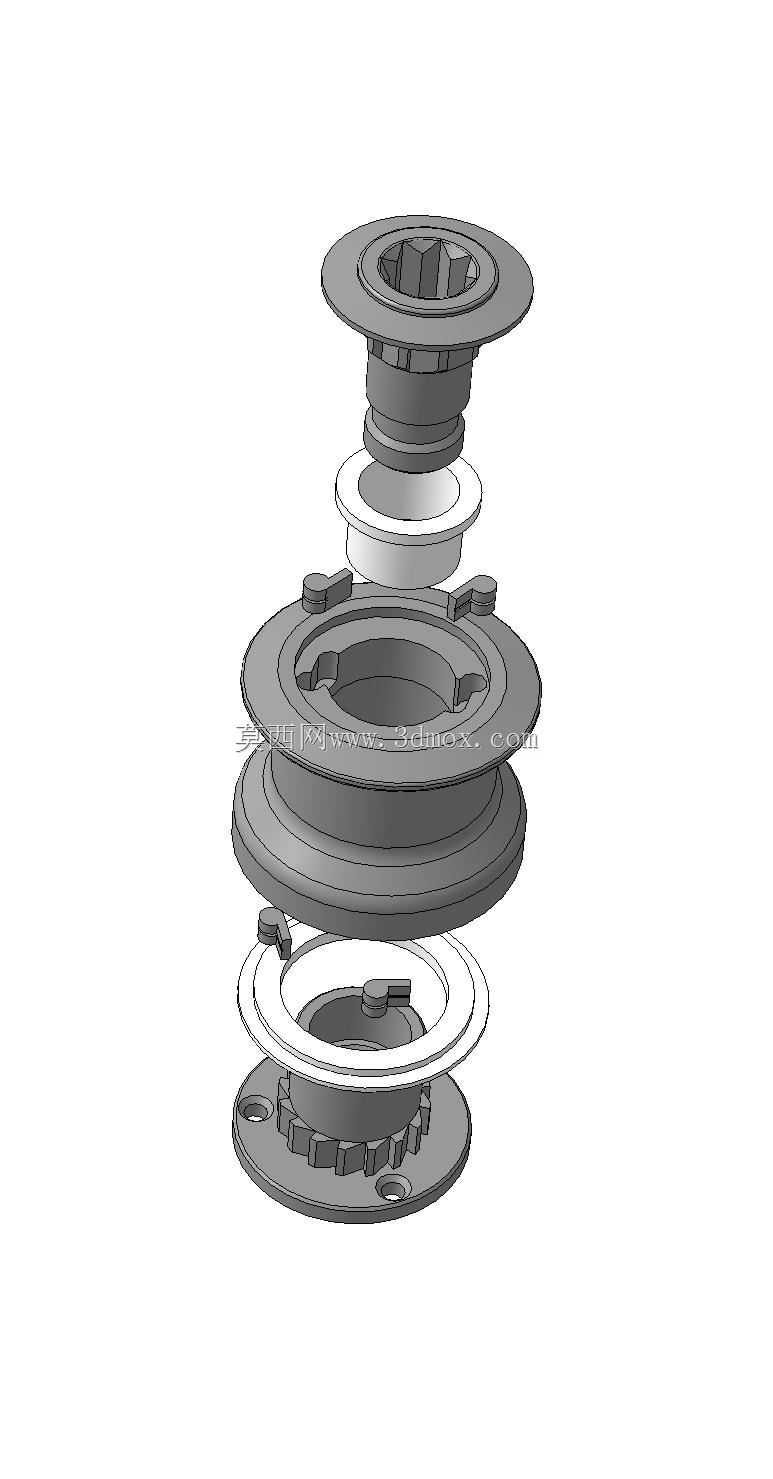

　　这套小型绞车离合传动组件，主要适配小型休闲游艇的锚泊、帆缆收放作业场景，在近岸停泊、帆装调整的实际工况中，承担绳索收卷的扭矩传递、负载锁止功能，是小型船用甲板设备里的核心传动部件。从结构拆解的爆炸视图能看到，整套组件采用层叠式同轴布局，所有回转零件的轴线完全重合，没有偏心传动结构，这种设计首先能保证收卷过程中绳索受力均匀，不会因为偏载出现绳索乱卷、卡滞的问题，同时同轴布局也能压缩整体轴向安装尺寸，适配游艇甲板下方局促的安装空间，不会过多占用甲板下的储物或走线区域。

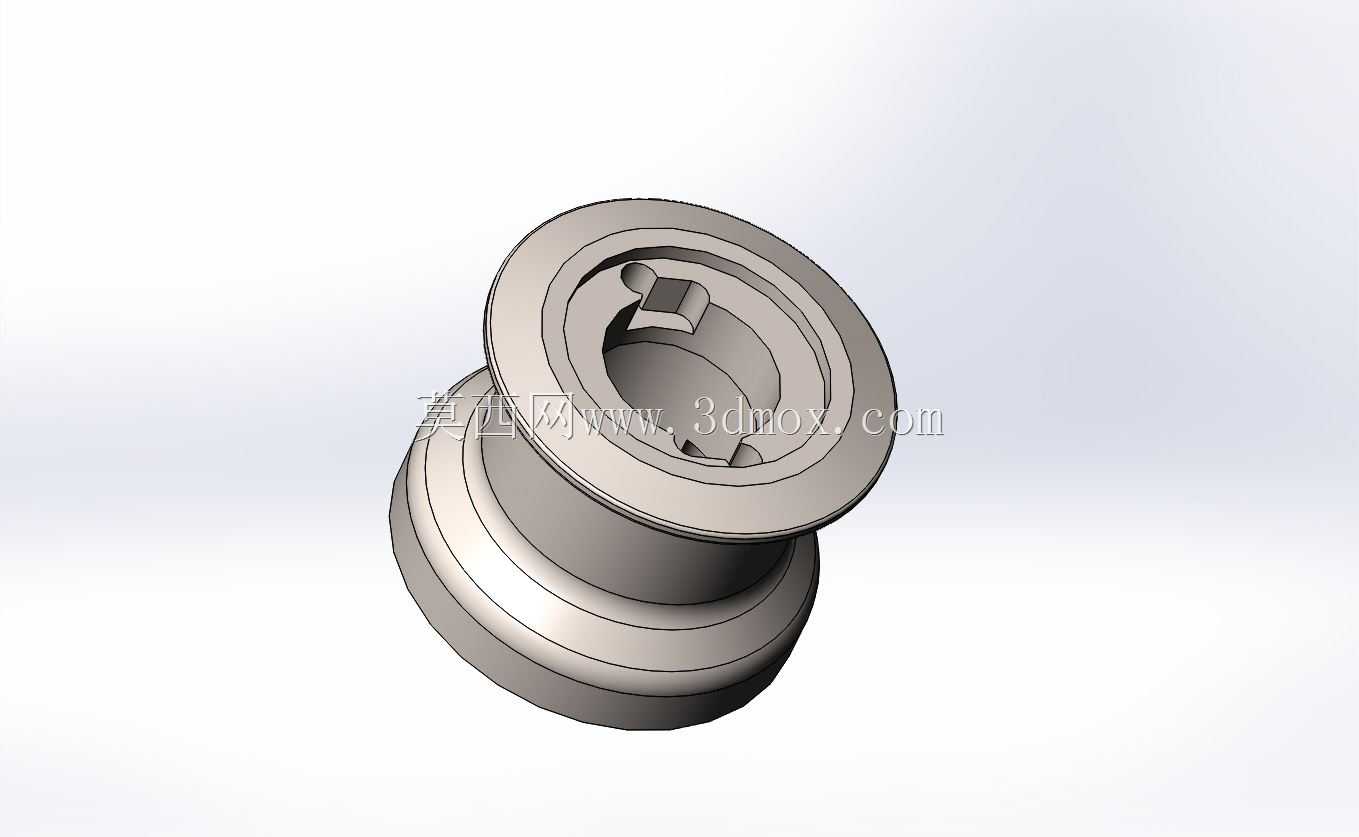

　　组件最上端的带内花键的法兰盘，是动力输入接口，内花键的齿形做了倒锥导向处理，和手动摇柄或者小型电动驱动头对接的时候，不需要精准对位就能顺利滑入配合，花键的齿侧预留了0.02mm的配合间隙，既能保证扭矩传递过程中没有明显旷量，也能在海水溅入、出现轻微盐析结晶的时候，依然可以顺利拆装驱动部件，不会因为盐垢卡滞导致摇柄无法拆卸。往下的第一组止推垫片，采用聚四氟乙烯填充青铜材质，表面做了微储油槽设计，在承受轴向压紧力的时候，能储存少量润滑脂，减少上下金属零件相对转动的摩擦阻力，哪怕长期没有补充润滑，也不会出现金属面干磨咬死的问题，这一点对船用设备来说格外重要，毕竟海上高盐高湿环境下，日常维护的频率远低于陆地设备。

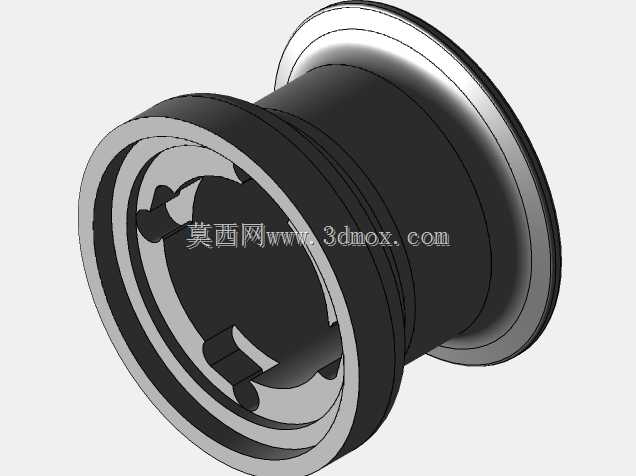

　　中间的双层盘状主传动轮，是整套组件的核心承载零件，外圈的环形槽是绳索的缠绕工作面，槽底做了滚花处理，能增加和绳索之间的摩擦力，避免收放过程中绳索打滑；轮盘上的三个对称分布的凸台，是和下方棘轮结构配合的离合卡合位，当需要锁止负载的时候，凸台会卡入棘轮的齿槽内，阻止轮盘反向回转，承受锚链或者帆缆的反向拉力，三个凸台沿圆周120度均匀分布，能把锁止时的冲击力均匀分散到三个接触面上，不会出现单点受力过大导致的齿面崩裂问题。主传动轮下方的波形弹性垫圈，是离合结构的复位元件，不需要额外设置复位弹簧，靠波形垫圈自身的轴向弹力，就能在解除锁止的时候把卡合结构推回分离位置，减少了零散零件的数量，也降低了装配复杂度，同时波形垫圈的弹力曲线比较平缓，不会因为零件磨损出现弹力骤降的问题，长期使用的可靠性更高。

　　最下方的带安装孔的棘轮底座，是整套组件和甲板基体连接的安装基准，三个安装孔呈等边三角形分布，安装时可以通过螺栓直接固定在甲板的预埋金属衬板上，安装孔做了沉头设计，螺栓锁紧后头部不会突出底座平面，不会和上方回转的零件发生运动干涉；棘轮的齿形采用不对称设计，承载面的倾角接近90度，能保证锁止的时候不会出现滑齿，非承载面做了大倾角斜面，在解除锁止转动的时候，卡合凸台能顺利顺着斜面滑过齿面，不会出现卡滞。整套组件的径向最大尺寸控制在120mm以内，轴向总装配高度不超过85mm，安装时只需要在甲板上开出直径80mm的穿轴孔，就能完成整套结构的嵌入安装，不需要对甲板结构做大规模改造，适配市面上多数6到8米长度的小型休闲游艇的甲板安装预留位。

　　在实际使用场景中，这套组件的离合逻辑完全靠机械结构实现，没有电子元件参与，哪怕在甲板被海水打湿、电路系统故障的情况下，依然可以靠手动操作完成绳索收放和负载锁止，不会出现失效问题。零件之间的配合间隙全部做了防盐雾适配，相对运动的金属零件都采用了不锈钢和青铜的异种材料配对，避免同材质金属在高盐环境下出现冷焊粘连，所有棱角位置都做了R0.5以上的圆角处理，不会在操作过程中割伤船员的手部或者磨损绳索。从结构设计的角度看，整套组件没有多余的冗余结构，每个零件都承担明确的功能，层叠装配的方式也让后期维护拆解非常方便，不需要专用工具就能逐层拆开检查、更换磨损的垫片或者棘轮齿面，非常适合船用设备低维护成本、高可靠性的使用要求。
