T-800级游艇框架结构三维设计

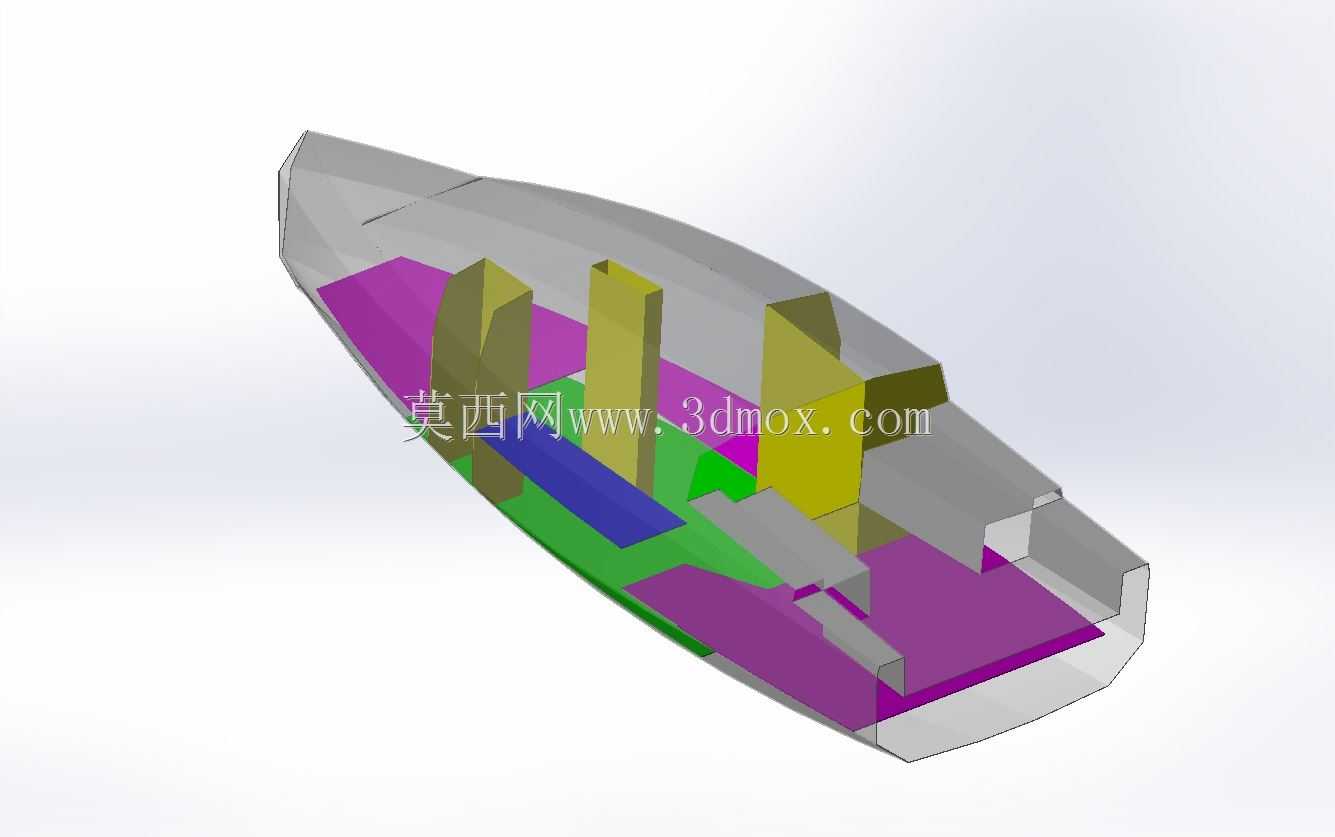

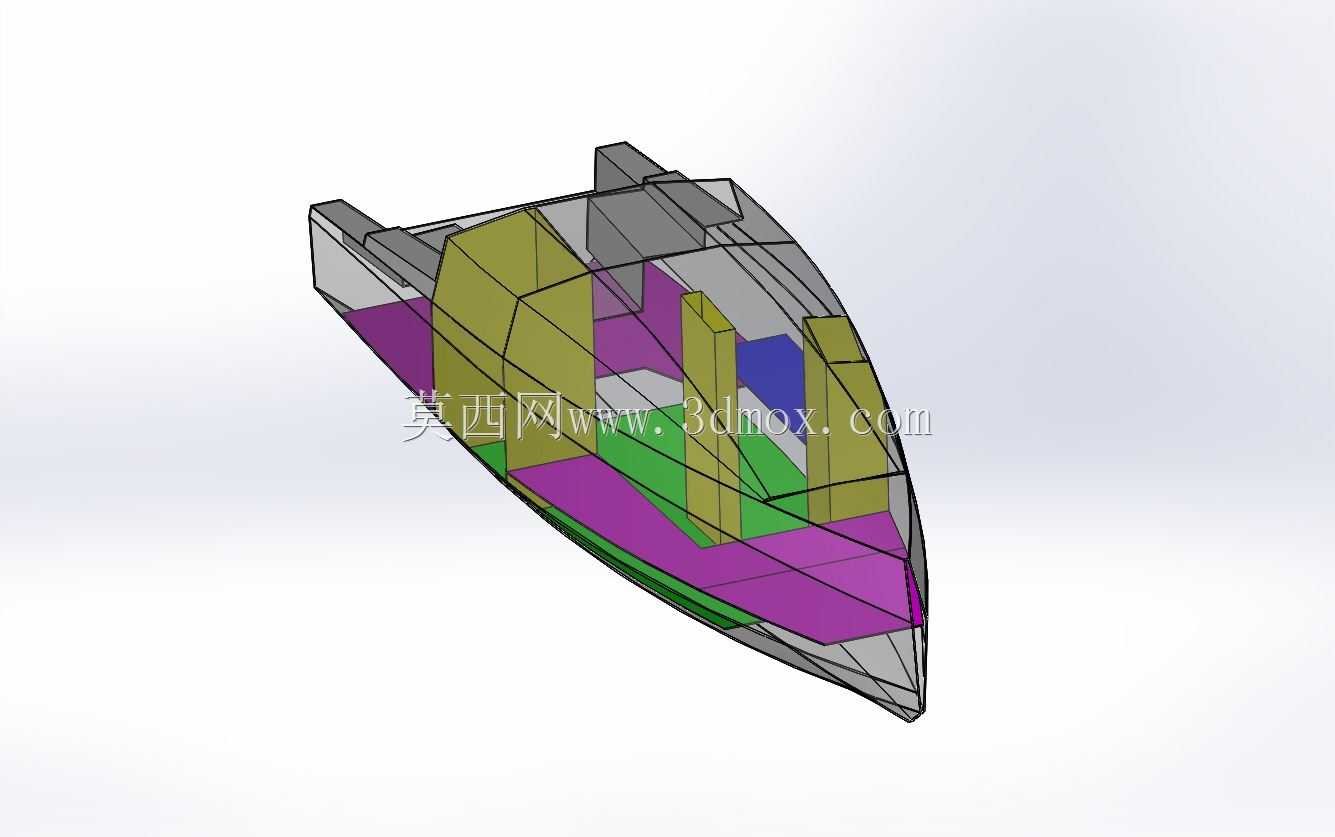

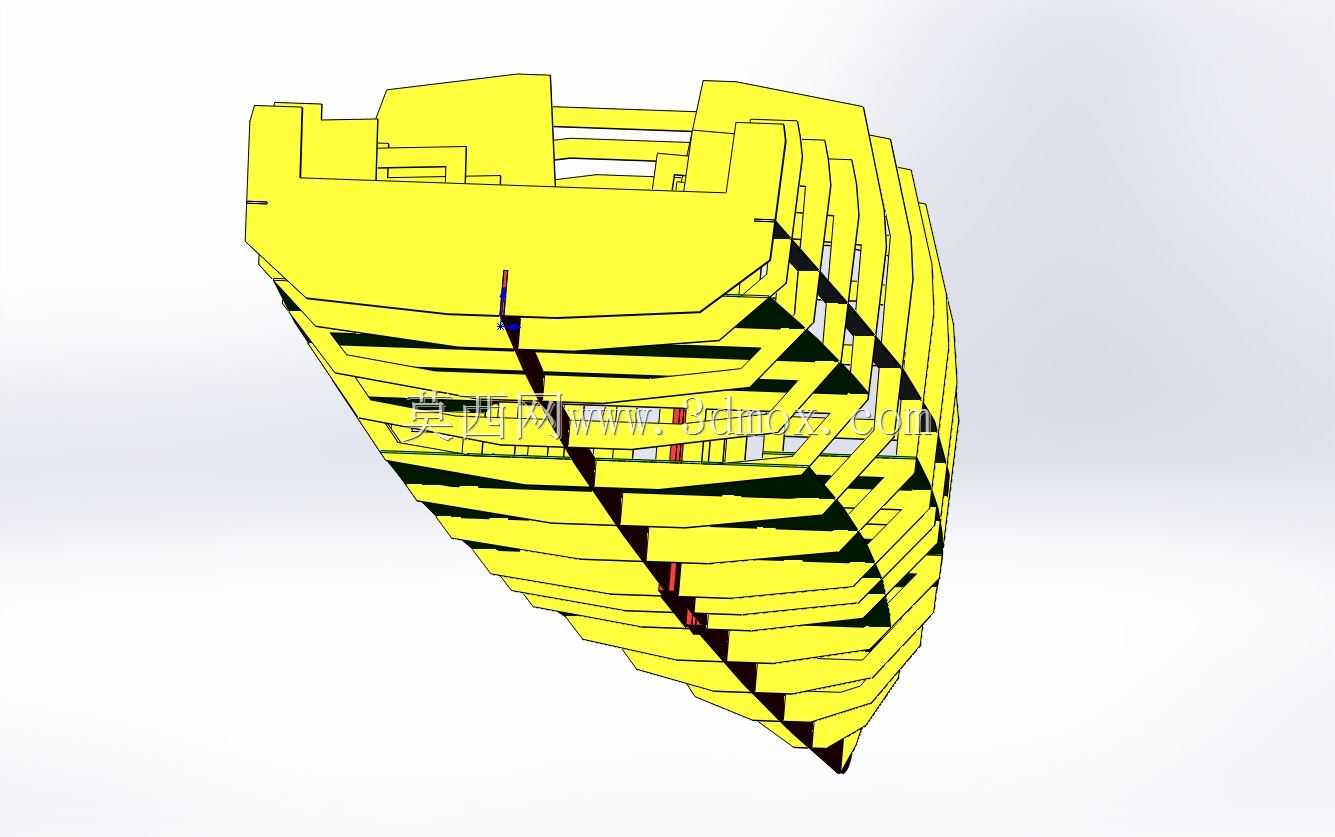

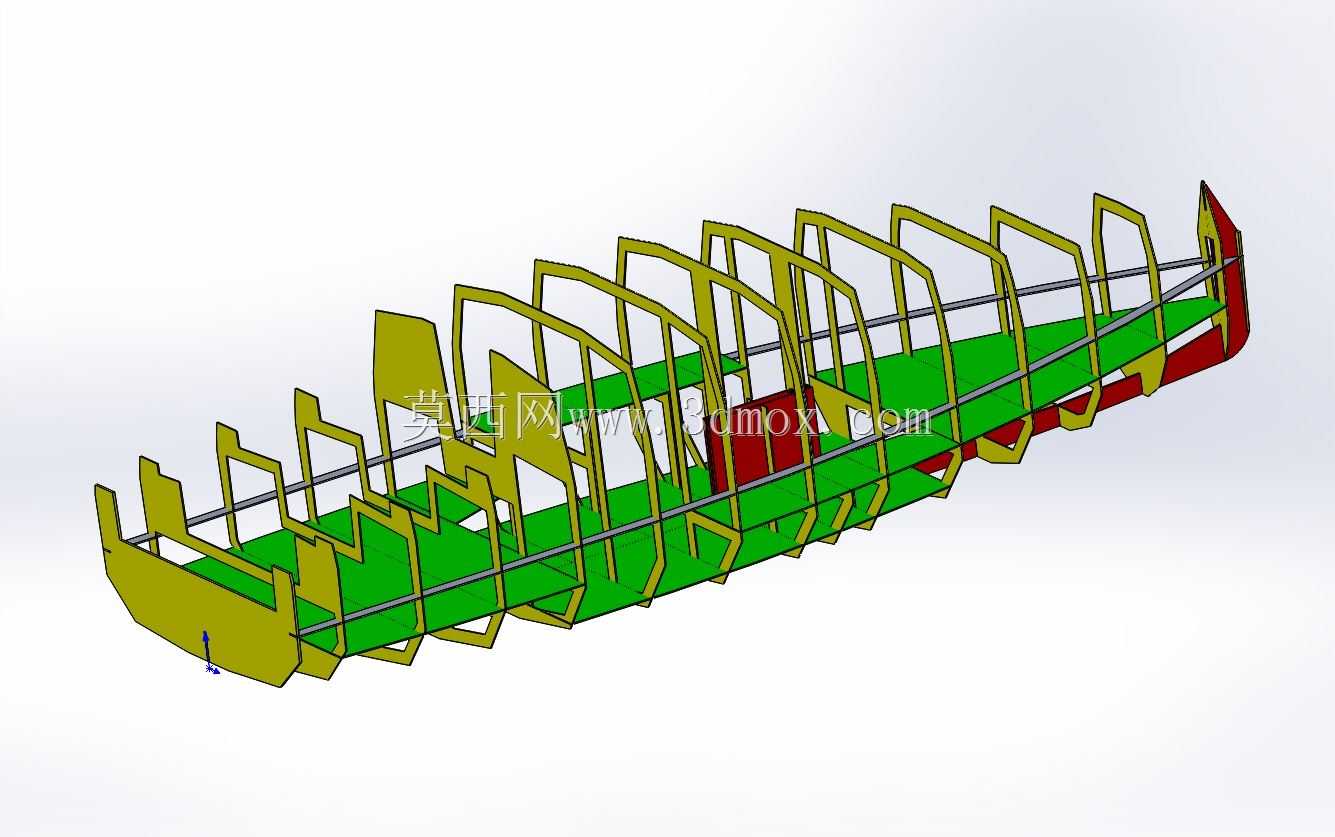

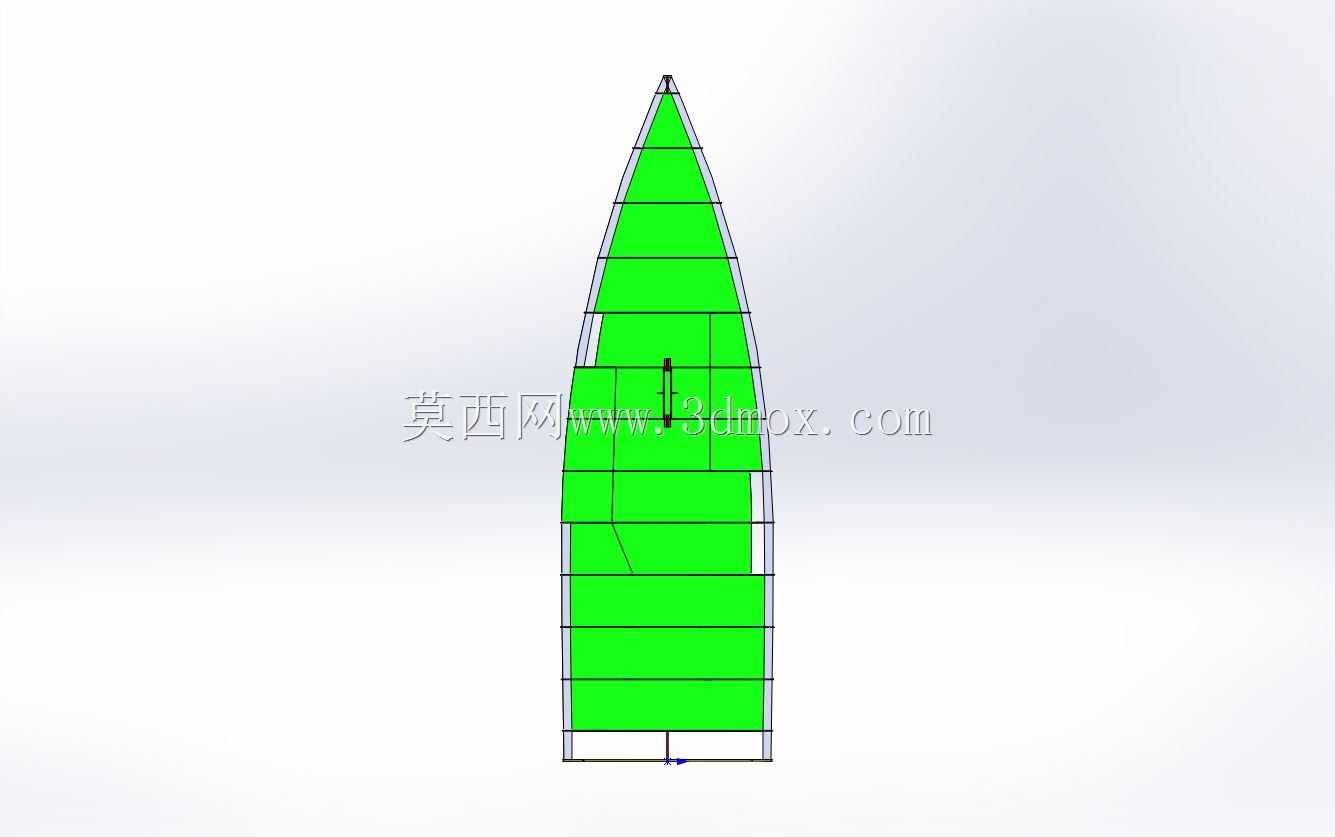

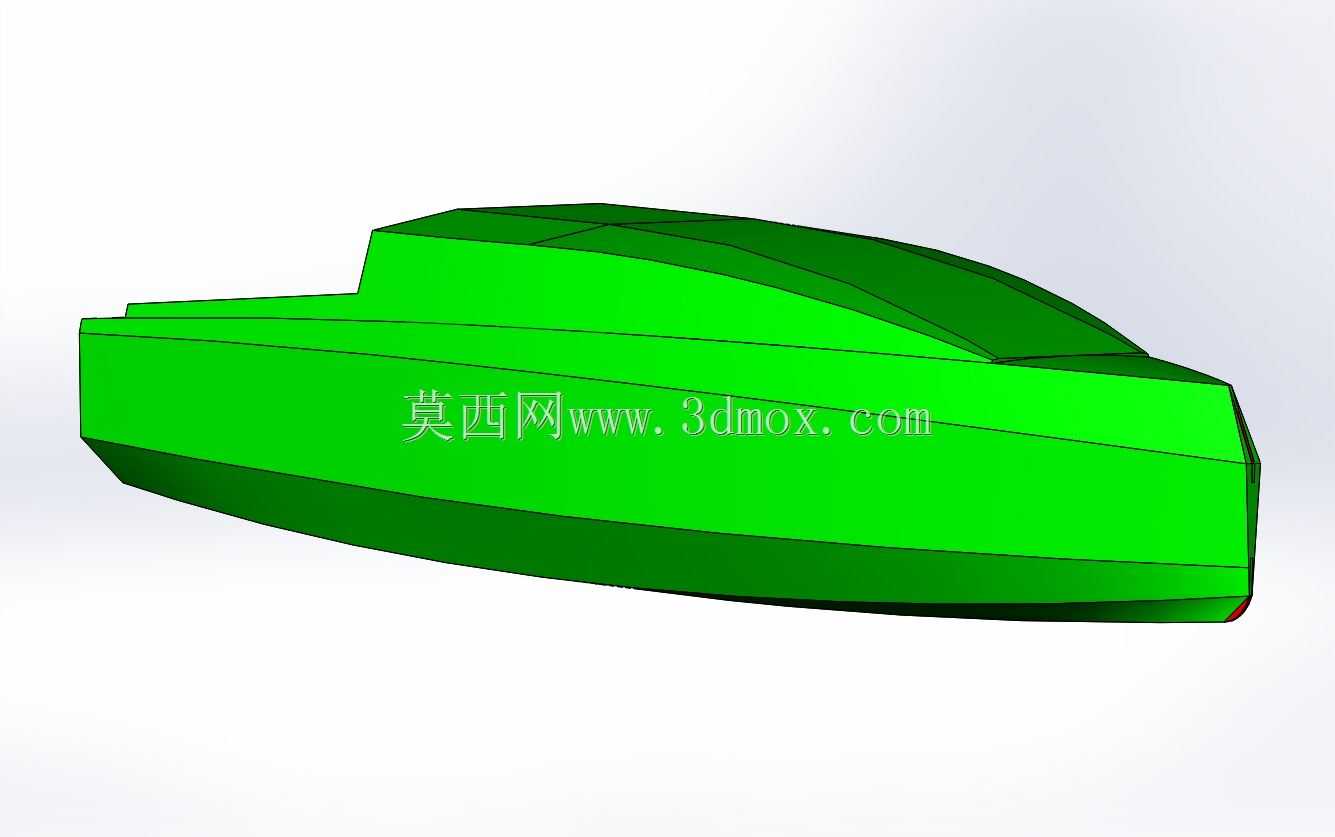

　　该结构为T-800级小型突击游艇的内部支撑框架设计，主要面向近岸突击、浅滩快速通行、特战人员输送类应用场景，适配海军陆战队近海快速部署、内河渗透等任务需求，也可作为民用小型竞速游艇的结构参考原型。从设计逻辑来看，整个框架采用纵骨加横向肋板的组合式承载结构，纵向贯穿的两根长杆件作为主承力纵梁，承担艇身航行时的总纵弯曲载荷，避免高速航行时艇身出现中拱或中垂变形；横向均匀排布的肋板按照艇身线型逐段适配，每一块肋板的外轮廓都严格贴合艇身外壳的曲面走向，既作为外壳蒙皮的安装定位基准，也能将局部载荷均匀传递到纵向主纵梁上，避免局部应力集中。从尺寸边界来看，该框架总长800mm、最大宽度250mm，属于缩比验证级的结构模型，

　　对应实艇可按照等比例放大原则匹配不同排水量需求，框架整体预留了动力舱安装位，也就是模型中部的红色区块位置，该位置专门做了局部加强肋板设计，可适配小型舷内外机或者喷水推进装置的安装，安装边界预留了足够的紧固件连接空间，同时避开了纵向主纵梁的核心承力路径，不会因为动力装置的振动导致主结构出现疲劳损伤。艇身头部位置做了斜向收窄的破波结构设计，对应的肋板逐段抬升收窄，能够降低高速航行时的兴波阻力，尾部位置的肋板做了加宽处理，既可以提升航行时的航向稳定性，也预留了尾部操舵装置、推进装置的安装空间。框架底部的承力面做了连续的平面过渡设计，方便后续安装底板、乘员座椅、储物舱等附属结构，两侧的肋板上预留了舷侧护板、扶手、系缆点的安装孔位，

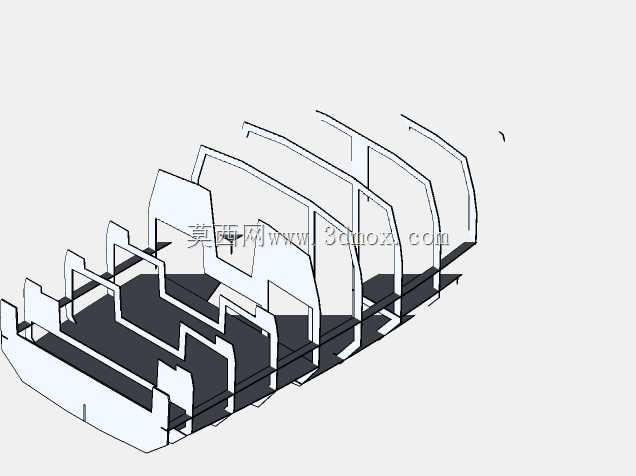

　　每一处孔位都对应肋板的加厚区域，避免安装附属件时破坏肋板的整体结构强度。在实际应用中，这类框架结构如果采用铝合金材质加工，整体重量可以控制在较低水平，同时具备足够的结构强度，能够满足浅滩冲滩、近岸浪区通行的抗冲击需求；如果采用复合材料一体成型，还可以进一步降低自重，提升航速表现。设计过程中特意规避了复杂的曲面加工需求，所有肋板都可以采用平面板材切割成型，再通过定位工装与纵向纵梁组装，生产工艺门槛低，组装效率高，适合小批量快速生产列装。框架的每一段肋板间距都经过优化，既不会因为间距过大导致外壳蒙皮出现凹陷变形，也不会因为间距过小导致整体结构过重，兼顾了强度与重量的平衡；艇身中部的乘员区域对应的肋板做了局部加高设计，

　　能够为乘员提供足够的侧向防护，同时也可以在肋板之间加装缓冲填充材料，提升碰撞时的安全性能。另外，框架整体的重心位置经过匹配设计，主纵梁的安装高度刚好对应整艇的重心水平面，能够在航行时降低横摇幅度，提升恶劣海况下的通行稳定性；头部破波区域的框架做了斜向的加强筋设计，能够承受冲滩时的正面冲击力，避免头部结构出现变形损坏。
