透明结构展示小型研究用艇体设计

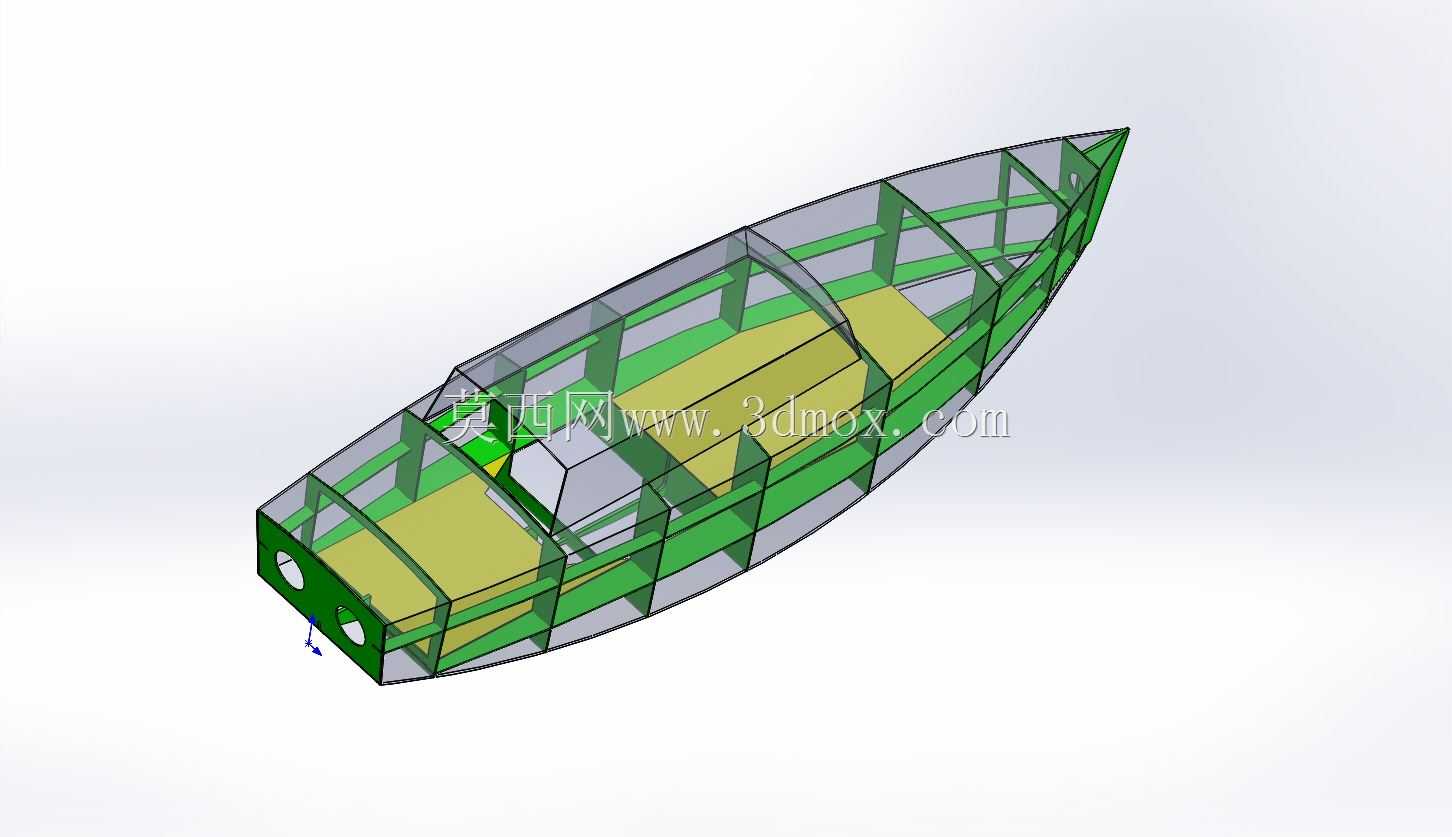

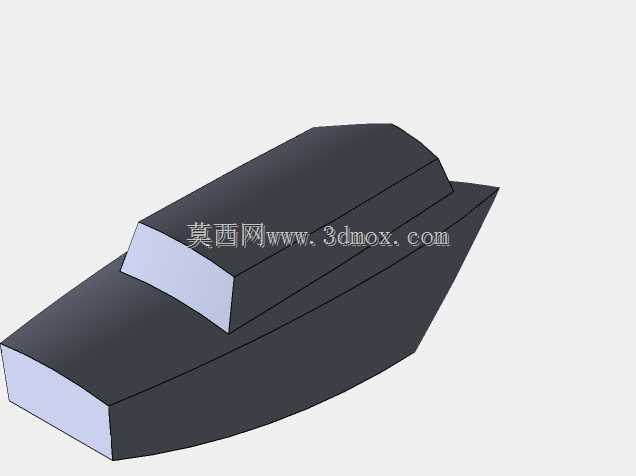

　　在小型水面航行器的前期研发验证阶段，这类带内部骨架展示的艇体结构，往往承担着结构受力验证、舱室布局推演、流体性能初测的核心作用，不同于量产化的成品船型，这类研究阶段的艇体模型，会刻意将外蒙皮做透明化处理，方便设计团队直观观察内部骨架的排布逻辑、舱段的分隔合理性，以及后续动力、控制模块的安装预留空间是否匹配设计要求。从结构设计逻辑来看，该艇体采用纵骨架式排布思路，沿艇长方向布置的主承力纵桁，搭配间隔分布的横向肋板，共同构成整个艇体的承载框架，这种结构形式能在控制整体重量的前提下，最大化提升艇体纵向的抗弯强度，适配小型艇在近岸水面航行时承受的波浪拍击、纵向扭矩等复杂载荷。艇首采用尖锐的折线型切水设计，能有效降低航行时的兴波阻力，

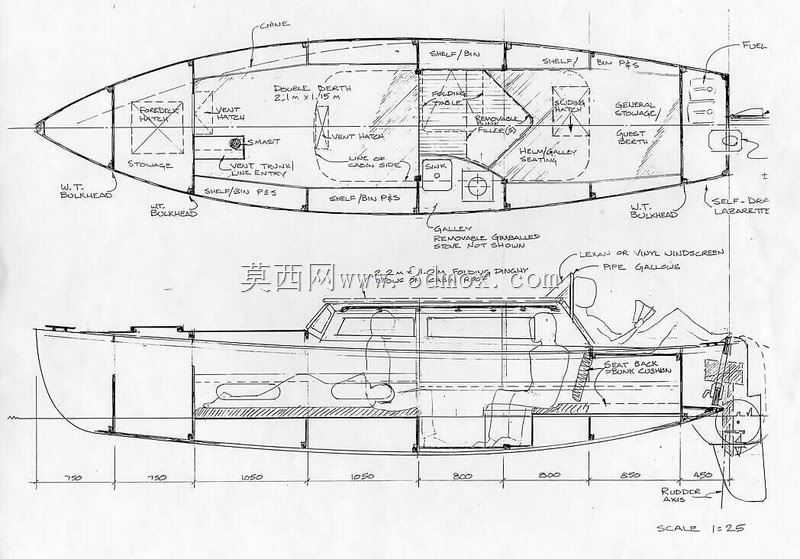

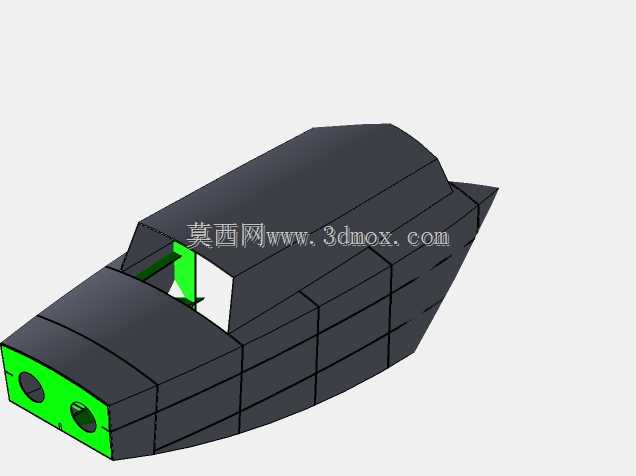

　　减少首波对艇体上浪的影响，艇首位置预留的两个圆形开孔，可根据测试需求安装水下推进器、声呐探测模块或者水流传感器，开孔周边的骨架做了局部加厚处理，避免开孔位置出现应力集中，导致航行过程中结构开裂。中部的舱段区域做了分层设计，下层舱室可放置配重块、动力电池组等大重量部件，降低整艇重心提升航行稳定性，上层平台可布置控制电路板、通讯模块、导航传感器等电子元器件，舱室之间的横向隔板同时承担结构加强与舱室分隔的作用，即使单个舱室出现进水情况，也能延缓整艇下沉速度，提升测试过程中的安全性。艇尾部分的框架做了收窄处理，预留了推进系统的安装空间，可适配外挂螺旋桨、泵喷推进等不同的动力形式，尾端的骨架节点做了圆弧过渡处理，减少应力集中点的同时，

　　也能降低尾部的涡流阻力。在安装边界的考量上，整个艇体的骨架采用等间距模数化设计，横向肋板的间距统一，后续加装各类功能模块时，可直接利用现有肋板的安装孔位固定，无需额外在艇体上打孔破坏结构强度，透明外蒙皮采用分块拼接的安装形式，每一块蒙皮都对应固定在相邻的肋板与纵桁上，后期维护时可单独拆卸对应位置的蒙皮，调整内部设备布局，无需拆解整个艇体结构。从实际应用场景出发，这类艇体模型既可以作为高校船舶工程专业的教学演示教具，帮助学生直观理解小型船舶的骨架结构与受力逻辑，也可以作为小型无人侦察艇、水文监测艇的原型验证载体，在水池测试阶段快速调整结构布局、配重位置，优化航行姿态，相比直接开模制作实物样机，

　　这类三维结构模型能在设计阶段提前排查结构干涉、舱室空间不足、骨架强度冗余过大或不足等问题，大幅缩短研发周期，降低前期试错成本。设计过程中需要重点考量骨架与蒙皮的连接公差，透明蒙皮的厚度控制在不影响结构强度的前提下尽可能做薄，减少额外重量带来的航行负载，所有骨架的连接处都采用圆角过渡，避免直角位置的应力集中导致结构疲劳损坏，艇体的整体线型经过多次流体仿真优化，在保证内部舱室可用空间的前提下，将航行阻力控制在较低水平，同时兼顾艇体的回转性能与直航稳定性，不同舱段的配重预留位置经过重心测算，确保整艇在安装完所有设备后，重心位于艇体中前部的水线以下位置，避免航行时出现埋首、侧倾等不稳定情况。
