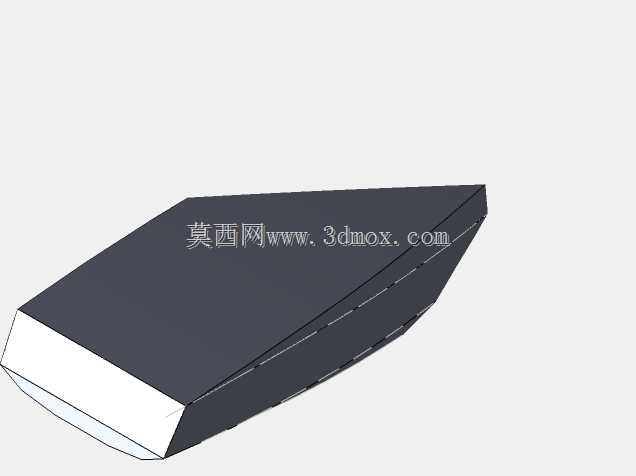

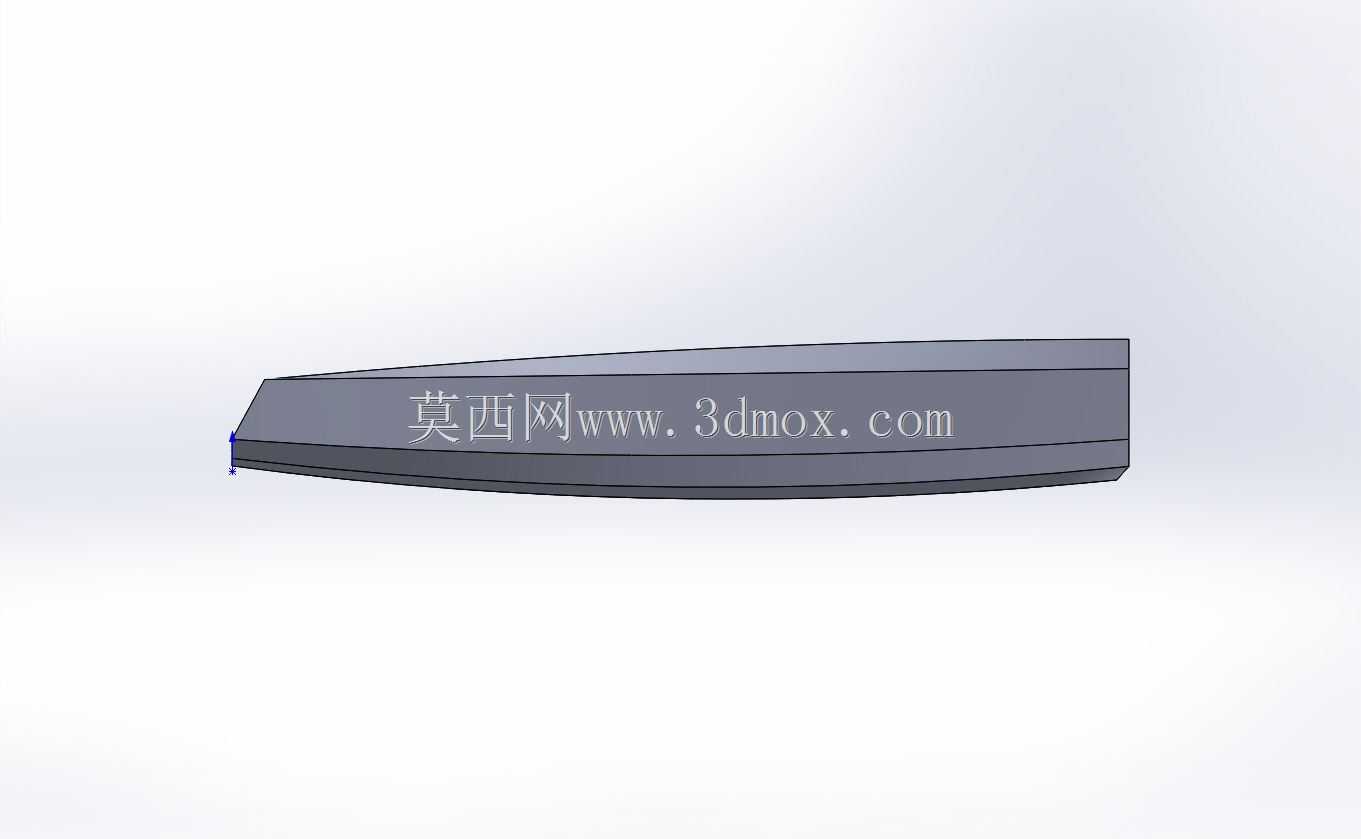

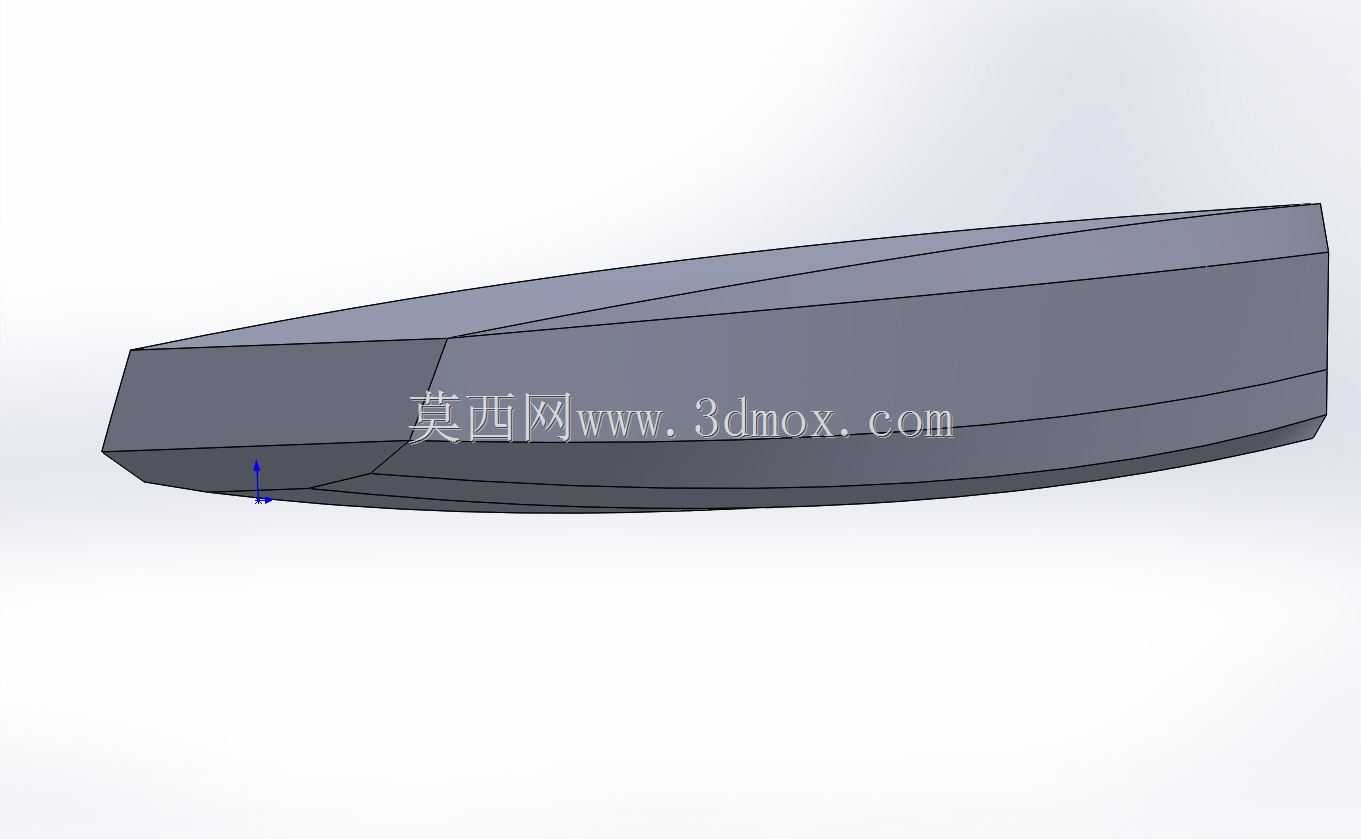

小型高速突击艇船体结构三维设计

　　该模型为小型高速突击类艇体的完整外壳结构设计，主要面向近海快速突防、浅水区人员转运、特战分队渗透等任务场景设计，适配内陆江河、沿海水深不小于1.2米的通航水域，可在浪高不超过1.5米的海况下保持稳定航行姿态。从实际使用需求出发，艇体采用深V型滑行艇底设计，艏部舷弧抬升角度经过反复迭代，在高速航行时能有效劈开迎面浪流，减少波浪对艇艏的拍击阻力，同时降低航行过程中的上浪量，避免甲板区域积水影响乘员作业。艇体中部舷侧采用外飘式折线设计，一方面在大角度转向时能提供额外的浮力支撑，减小侧倾角度，提升横向稳定性，另一方面折线结构能有效提升舷侧板材的结构刚度，在靠泊碰撞、擦碰礁石时能分散冲击力，降低壳体破损风险。

　　设计过程中优先考虑了载荷分布合理性，乘员座位区集中布置在艇体中部重心位置，避免人员集中在艏艉导致航行姿态埋首或翘尾，动力安装位预留于艇艉封板区域，匹配外挂式舷外机的安装接口，安装边界预留了足够的操作维护空间，可适配不同功率等级的动力单元，无需额外改动艇体结构即可完成动力换装。从尺寸边界来看，该艇型总长控制在6米级，型宽控制在2.2米范围内，吃水深度满载状态下不超过0.4米，可通过普通平板拖车完成公路转运，也可由大型两栖舰艇、船坞登陆舰的坞舱搭载，释放回收时无需复杂吊装设备，适配两栖作战的快速投送需求。艇体外壳采用等厚度曲面建模思路，曲面连续性达到G2级别，后续可直接导入CAE软件做流体动力学仿真，验证不同航速下的阻力系数、兴波特性，

　　也可直接对接复合材料成型工艺，拆分模具分型面后即可用于玻璃钢、碳纤维材质的船体糊制生产。在结构细节上，艇艏底部做了局部加厚处理，对应冲滩搁浅时的摩擦受力区域，提升浅滩登陆时的壳体耐磨性能；艇艉封板做了双层加强结构，可承受舷外机运行时的持续振动载荷，避免长期使用后出现封板开裂、连接松动的问题；舷侧顶部预留了扶手、系缆桩的安装点位，甲板边缘做了内翻边设计，既可以提升甲板整体刚度，也能防止甲板上的工具、装备滑落水中。不同于民用休闲游艇的设计逻辑，该艇型的设计优先保障结构可靠性与工况适应性，内部舱室预留了装备存放区的空间，可放置通讯设备、救生器材与任务载荷，甲板表面做了防滑纹理的结构预留，人员在湿滑状态下行走也能保持足够摩擦力，

　　减少作业时的滑倒风险。建模过程中对所有曲面做了曲率检查，不存在曲率突变、曲面褶皱的问题，所有折角位置都做了合理的圆角过渡，避免应力集中导致的结构疲劳损坏，后续如果要做结构改进，可直接在现有模型基础上调整线型参数，快速迭代出不同尺寸、不同载荷等级的衍生艇型，大幅缩短同系列产品的开发周期。
