小型休闲游艇船体结构三维设计

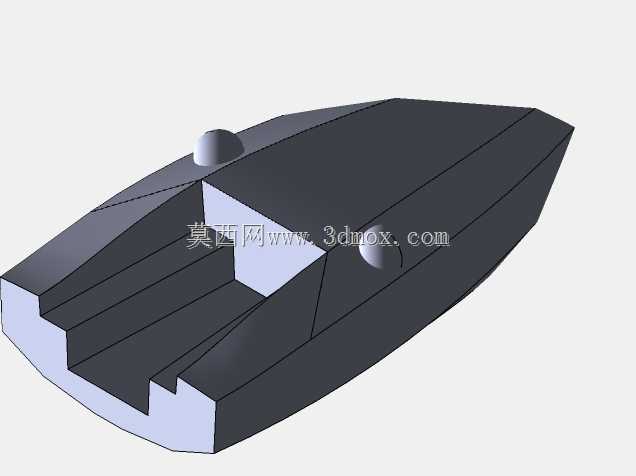

　　该模型呈现的是小型休闲类游艇的主体壳体结构，从结构设计逻辑来看，这类小型艇体主要面向近岸浅水区的休闲出行、水上观光场景，适配内陆湖泊、平缓河道以及滨海近岸的低速航行需求，整体结构优先兼顾航行减阻与内部空间利用率的平衡。从外形轮廓来看，艇体采用典型的深V型艏部设计，艏部尖瘦的折线造型能够在航行时有效劈开迎面水流，降低兴波阻力，同时提升艇体在小幅浪况下的航向稳定性，减少航行过程中的艏部上浪问题；艇身中部采用外飘式舷侧设计，在控制整体型宽的前提下尽可能扩大内部舱室的可用宽度，舷侧的折线过渡既能够提升壳体的结构刚度，也能在航行时引导侧向水流快速脱离艇体，降低水流对舷侧的拍击作用力。艉部采用宽平的断级式结构，

　　一方面为舷内外动力装置的安装预留足够的承载平面，另一方面平艉设计能够在低速航行时提供一定的动升力支撑，减少艇体航行时的吃水深度，适配浅水区的通行需求。从结构设计细节来看，艇体上表面预留的两个凸起安装位，靠前的小型凸台用于安装航行信号灯或者锚机基座，靠后的凸台则是驾驶舱操控台的安装基准位，两个安装位的高度都经过适配，既保证设备安装后不会被航行时的上浪水体淹没，也不会因为过高增加不必要的风阻。艇体内部的阶梯式隔断结构，是按照内部功能分区做的承载筋位设计，靠前的阶梯区域用于设置前舱储物格或者乘员休息区，中部的凹陷区域是驾驶舱的乘坐空间，靠后的阶梯平面则用于安装动力系统与燃油（电池）存储单元，这些隔断筋位同时也充当艇体的内部加强筋，

　　能够在不额外增加壳体壁厚的前提下提升整体结构的抗扭、抗冲击性能，减少艇体在波浪载荷作用下的结构形变。从安装边界来看，该艇体的整体型宽控制在2.2米以内，总长控制在5.7米级别，属于不需要办理复杂船舶证照的小型休闲艇尺寸范畴，能够适配普通家用拖车的运载尺寸要求，方便用户通过陆路转运至不同的水域使用；艇体底部的基线平直度控制在0.5%以内，能够保证动力系统安装后传动轴的同轴度要求，避免因为艇体形变导致的传动异响或者功率损耗。在建模逻辑上，该模型采用曲面缝合后实体化的建模思路，所有外表面的折线过渡都做了等半径的圆角处理，避免应力集中点的出现，壳体壁厚按照4毫米的玻璃钢成型厚度做了均匀抽壳，内部的加强筋位与壳体一体化建模，

　　能够直接导出用于模具制作的分型面，减少后续生产环节的二次修模工作量。这类小型游艇的实际使用场景多为家庭休闲垂钓、短途水上观光，因此在设计时特意控制了艇体的整体重量，全壳体结构重量控制在180公斤以内，搭配30马力以内的舷外机就能够达到25节左右的巡航速度，同时浅吃水的设计也让它能够驶入水深0.6米以上的浅滩区域，拓展了使用场景的覆盖范围。从结构强度设计角度，艇体舷侧与底部的过渡区域做了局部加厚处理，对应靠泊时可能发生的护舷碰撞、岸边擦碰场景，避免轻微剐蹭就导致壳体破损；艏部的内部空腔预留了锚链舱的安装空间，锚链出口的位置与艏部凸台的锚机位置同轴，保证锚链收放时不会出现卡滞问题。
