低成本手动调节光学实验操作平台结构

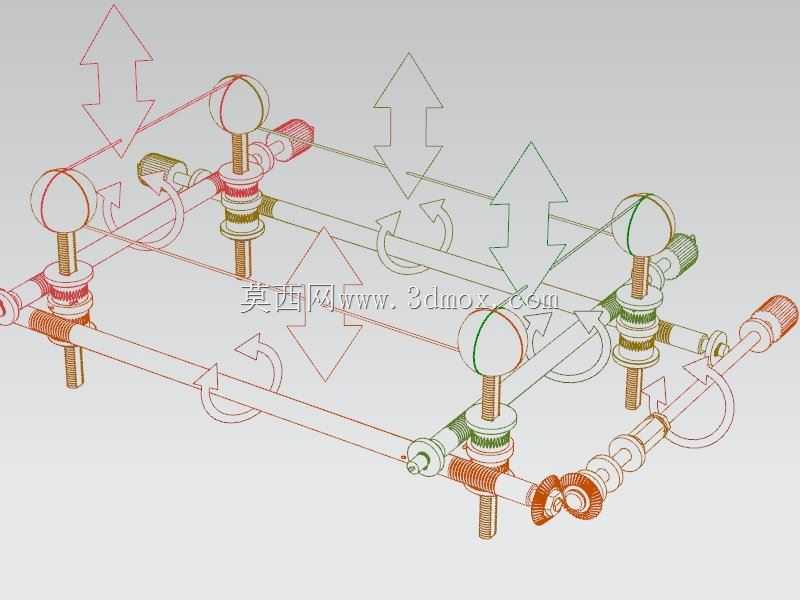

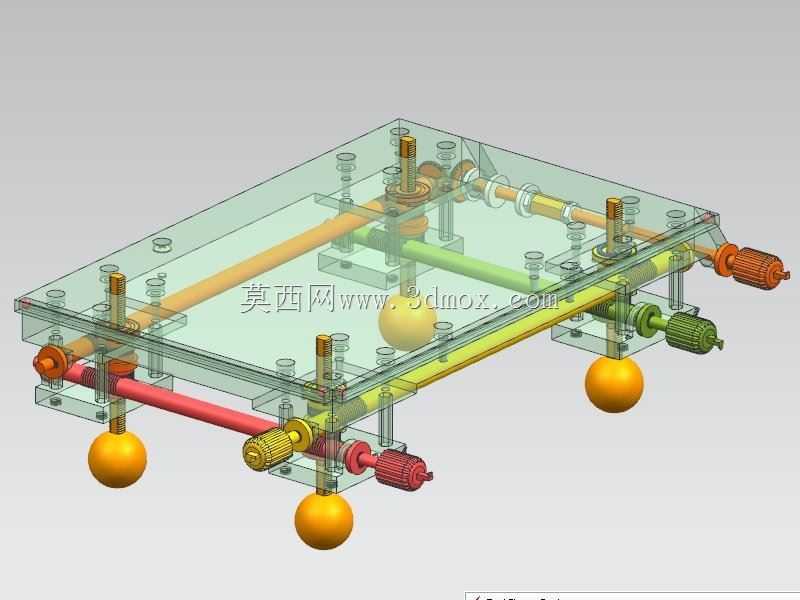

　　这款光学操作平台主要面向高校基础光学教学实验室、小型光电研发工作室的日常实验场景，区别于高精度气浮光学平台的高成本配置，整体采用透明亚克力作为台面板基材，既方便观察台面下方调节机构的动作逻辑，也能满足基础光学实验对台面平面度的基本要求，大幅压缩了设备的制造成本，适合预算有限的教学场景批量配置。平台的核心调节功能分为台面水平度调节与光学元件位姿调节两个模块，台面下方沿X、Y两个正交方向布置了多组传动杆系，每组杆系末端配置了手拧调节旋钮，操作人员无需借助额外工具，直接旋转旋钮即可带动对应方向的调节座沿导轨滑动，实现台面上搭载的光学镜片、光源、接收屏等元件的粗定位，调节行程覆盖常规几何光学、物理光学实验的元件排布范围，

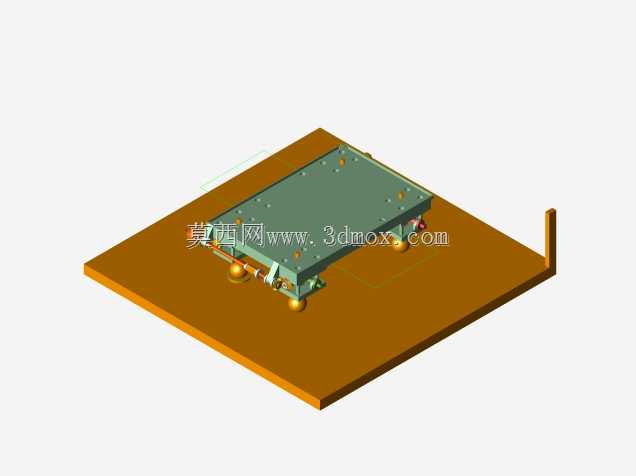

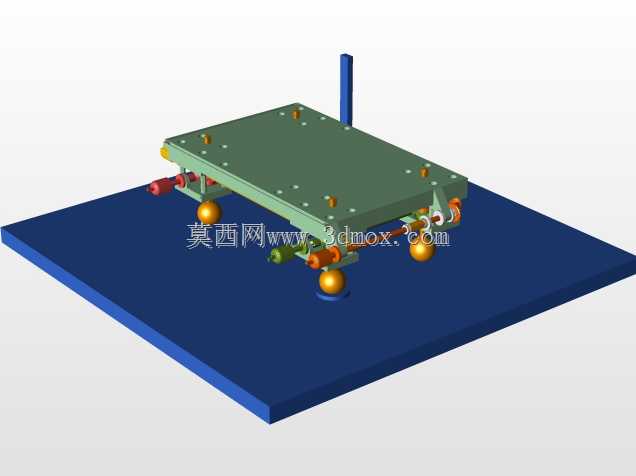

　　单方向最大调节距离可满足从光源到接收屏全光路的排布需求。台面板上预先加工了成阵列排布的标准安装孔位，孔位间距匹配常用光学调整架的安装尺寸，可直接通过手拧螺丝固定各类光学元件支座，无需额外打孔适配，安装边界覆盖整个台面板的有效工作面，可同时排布3-5组不同的光学实验光路，满足多人同时操作或者多组对比实验的开展需求。台面的调平支撑采用了四组可调脚杯结构，每个脚杯顶部与台面板之间通过球铰连接，配合底部的配重球结构，可快速实现台面的水平度校准，调节时只需旋转对应位置的脚杯旋钮，观察台面配套的水平泡即可完成调平，单脚的调节范围可适配实验室地面15mm以内的高度差，无需额外准备垫铁即可完成安装。传动杆系采用了不同颜色的工程塑料与金属杆组合设计，

　　不同颜色对应不同的调节轴系，操作人员可快速区分X向、Y向以及Z向微调的调节旋钮，避免实验过程中误操作打乱已调好的光路，杆系与台面板之间通过带衬套的支撑座固定，调节时的转动阻力均匀，无卡顿或空程过大的问题，重复定位精度可满足基础光学实验的公差要求。整个平台的所有零部件均采用常见的标准件与易加工板材制作，没有特殊定制的高精度零部件，后期维护时如果出现零件损坏，可直接采购对应规格的标准件替换，无需联系原厂定制配件，进一步降低了全生命周期的使用成本。台面板的边缘做了倒圆角处理，避免实验过程中尖锐边角划伤操作人员，所有调节旋钮的表面都做了防滑滚花处理，即使手上沾有实验用的酒精或者擦拭纸纤维，也能稳定旋转调节，不会出现打滑的问题。

　　平台整体的外形尺寸适配常规实验室的实验台摆放需求，不需要额外定制专用的放置台，直接放置在现有普通实验桌面上即可使用，底部的支撑脚采用防滑橡胶材质，放置后不会与桌面发生相对滑动，实验过程中即使轻微触碰台体，也不会出现整体位移导致光路偏移的问题。在光路搭建的实际使用过程中，操作人员可先根据实验方案将所需的光学元件支座通过安装孔固定在台面上，再通过侧面的调节旋钮粗调各元件的同轴度，之后再通过元件支座自带的微调旋钮完成精调，整个调节过程不需要反复松拧固定螺丝，大幅缩短了实验前的光路准备时间，尤其适合教学场景下学生频繁更换实验内容的使用需求。
