带平行四边形调节机构的活塞泵结构设计

这款活塞泵的结构设计，核心是在传统往复式活塞泵的传动端集成了平行四边形机构，用来实现曲柄长度的快速调整，适配不同工况下的排量、输出压力需求。从实际应用场景来看，这类结构的活塞泵常被用在小流量高精度流体输送工位，比如实验室试剂加注、小型化工生产线的精准配料、小型液压系统的动力源供给，相比固定曲柄长度的常规活塞泵，它不需要拆解传动箱更换偏心件，就能调整活塞行程，在多品种小批量的生产场景里能大幅减少工况切换的停机调整时间。

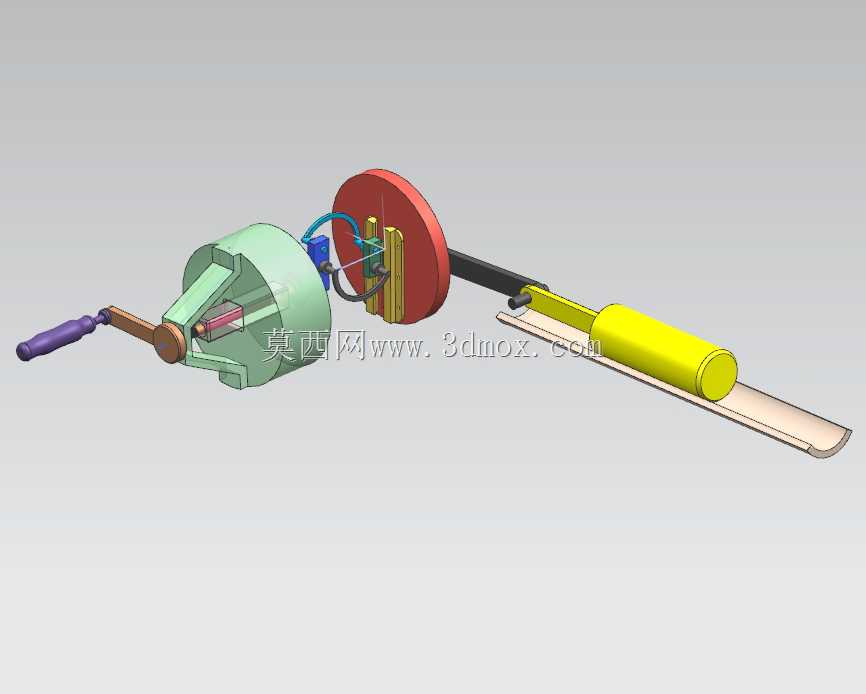

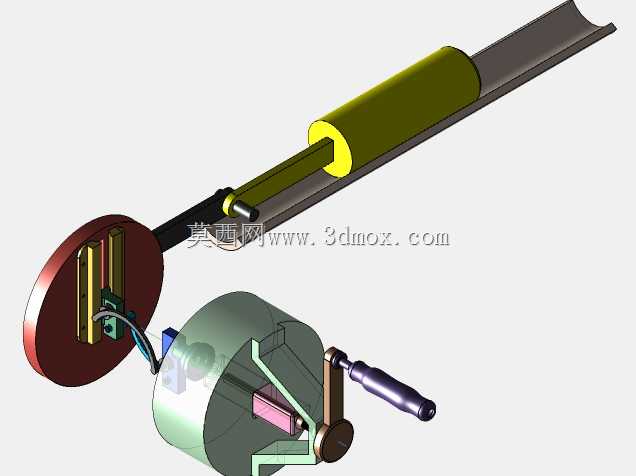

从功能特性上看，平行四边形机构的引入，保证了曲柄长度调整过程中，连杆与活塞的运动同轴度不会出现偏移，避免了传统可调行程结构里容易出现的侧向力偏大、活塞密封件偏磨的问题。传动端的红色轮盘是动力输入接口，可适配带轮连接电机、或者手柄连接手动驱动两种模式，覆盖机动、手动两类使用需求。泵头部分采用了分体式夹装结构，进出流道的单向阀组件集成在绿色泵体内部，拆卸维护时不需要拆分整个传动机构，就能更换密封件或者清理流道残留介质。

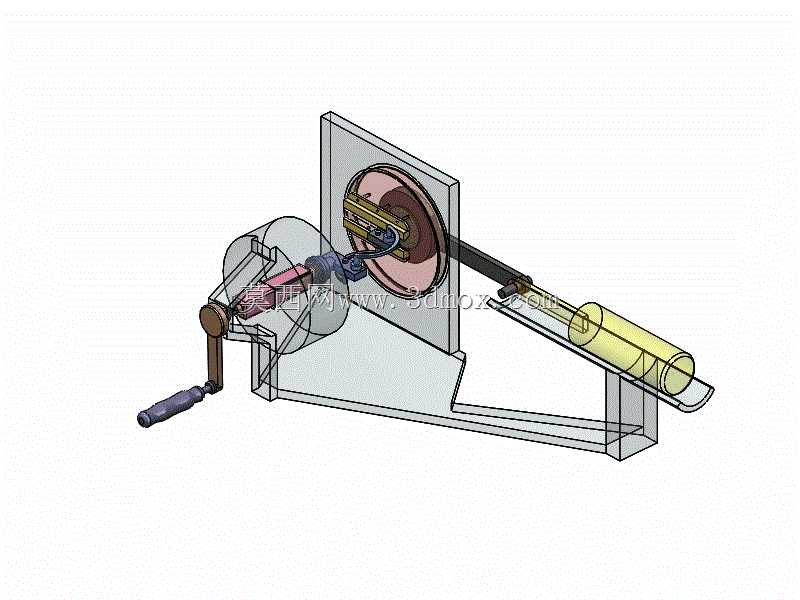

设计思路上，整个结构优先保证运动可靠性，平行四边形的四个铰接点都采用了耐磨衬套结构，减少长期往复运动的铰接磨损；活塞与连杆的连接采用球头铰接，能抵消少量安装同轴度误差，避免运动卡滞。外形尺寸上，整个泵体沿活塞运动方向的总长控制在适配小型设备安装的区间，安装底座预留了四个长条形安装孔，可兼容不同孔距的安装机架，安装边界上，动力输入端需要预留不小于轮盘直径的径向操作空间，活塞端的出流接口需要预留管路连接的操作余量，整体结构没有外凸的尖锐棱边，传动运动部件的外侧都预留了安全防护的安装位，方便后期加装防护罩满足车间安全规范。

实际选型参考时，这类可调行程的活塞泵适合需要频繁调整输出流量的工位，相比计量泵成本更低，结构更简单，维护难度更小，调整曲柄长度时，只需要松开平行四边形机构上的锁紧件，滑动调整曲柄销的位置再锁紧，就能改变活塞的往复行程，整个调整过程不需要复杂工具，一线操作人员就能快速完成。流道部分的结构设计兼容常规的流体密封件，易损件都采用通用标准件，不需要定制特殊配件，能降低后期的运维成本。
