液压驱动集装箱翻转卸料装置结构设计

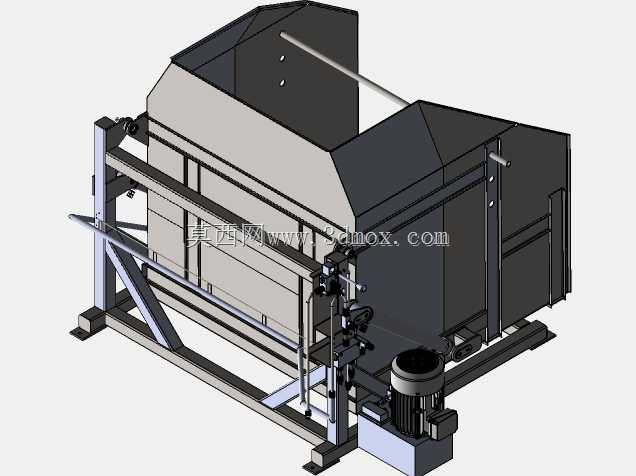

　　在散料仓储、加工生产的物料转运环节，标准集装箱装载的散状物料卸车一直是影响周转效率的核心痛点，常规人工开门配合挖机掏料的方式不仅作业效率低，还存在物料遗撒、箱体磕碰损伤、作业人员安全隐患等诸多问题，这款液压驱动的集装箱翻转卸料装置，正是针对这类场景开发的专用装卸设备，可适配标准海运集装箱、工业周转集装箱的整箱翻转卸料作业，广泛应用于粮食加工、矿产散料转运、再生资源回收、建材仓储等需要批量倒运集装箱散料的生产场景。从结构设计逻辑来看，整套装置采用框架式承载结构作为主体受力基础，底部采用型钢焊接的一体式底架作为安装基准，底架上预留的地脚安装孔可直接与混凝土地面通过膨胀螺栓固定，也可搭配移动底座实现厂区内多工位转场使用，

　　底架的承载梁采用箱型焊接结构，可承受满载集装箱翻转过程中的偏载力矩，避免长期使用出现结构变形。两侧的立式支撑立柱作为翻转机构的承载支座，立柱内部集成了液压翻转油缸的铰接安装位，翻转臂与集装箱锁紧机构采用刚性连接，锁紧机构对应集装箱角件的标准位置设置了旋锁结构，作业时仅需将集装箱吊运至装置承载位，旋锁自动卡入集装箱四角的标准角件孔内完成锁紧，无需额外人工捆绑固定，大幅缩短作业准备时间。驱动系统采用电机搭配液压站的集成设计，液压站整体安装在底架侧方的预留安装位，与主体框架形成一体式结构，减少外部管路的布置长度，液压管路沿支撑立柱的内侧走线，外部设置防护盖板避免作业过程中物料掉落砸损管路，液压系统设置了平衡阀与节流调速结构，

　　翻转过程中可根据物料的流动性调整翻转速度，在翻转角度达到30度至60度的物料快速流出区间自动降低翻转速度，避免物料瞬间倾泻造成的扬尘与冲击，同时整套液压回路设置了过载保护与锁紧保压结构，即使出现突发断电情况，翻转臂也可保持当前位置锁定，不会出现箱体下坠滑落的安全风险。装置的上部设置了导流挡料罩结构，挡料罩采用折弯钢板焊接成型，与翻转框架随动连接，翻转卸料过程中挡料罩可贴合集装箱的开口边缘，将流出的物料全部导流至下方的出料斗或者输送设备上，避免物料向两侧飞溅遗撒，挡料罩的内侧设置了可更换的耐磨衬板，长期受物料冲刷磨损后可单独更换衬板，无需整体更换挡料结构，降低后期维护成本。从安装边界尺寸来看，整套装置适配20英尺标准集装箱作业时，

　　整机安装长度约6.5米，宽度约2.8米，地面以上最大高度约4.2米，安装时需要预留的作业安全半径不小于8米，地面承载能力要求不小于10吨每平方米，翻转作业的最大角度可达到95度，确保集装箱内部的物料可以完全倾倒干净，不会出现边角残料留存的情况。在实际作业流程中，运载集装箱的车辆可直接停靠在装置侧方，通过厂区内的行车或者叉车将集装箱吊运至翻转装置的承载位，锁紧机构完成固定后，操作人员通过旁置的控制按钮启动液压系统，翻转臂带动集装箱缓慢向出料侧翻转，物料顺着集装箱开口经挡料罩导流落入下方的受料设备，待物料全部卸出后，翻转臂带动空箱复位至水平位置，锁紧机构解锁后即可将空箱吊运离场，整个单箱作业周期可控制在10分钟以内，相比传统掏料作业效率提升6倍以上，同时全程仅需1名操作人员即可完成作业，大幅降低人工成本。设计过程中针对翻转过程的受力情况做了有限元校核，对支撑立柱、翻转臂、底架主梁等关键受力部件的应力集中位置做了加强筋补强，所有铰接位置均采用自润滑轴承配合硬化销轴，减少长期转动的磨损量，延长设备的无故障使用周期，液压站的油箱设置了液位观察窗与油温检测装置，可实时监控液压油的状态，方便日常维护保养。
