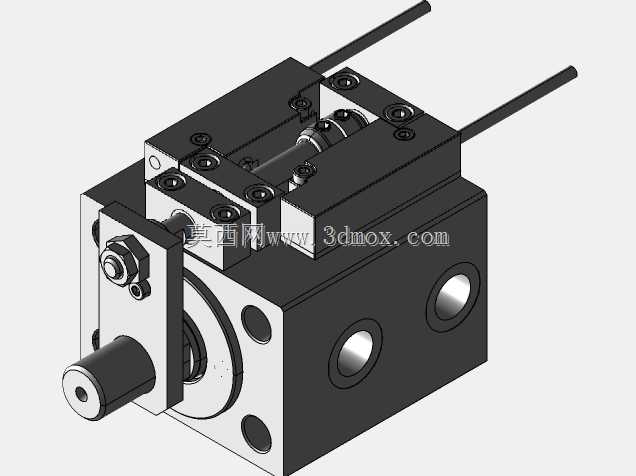

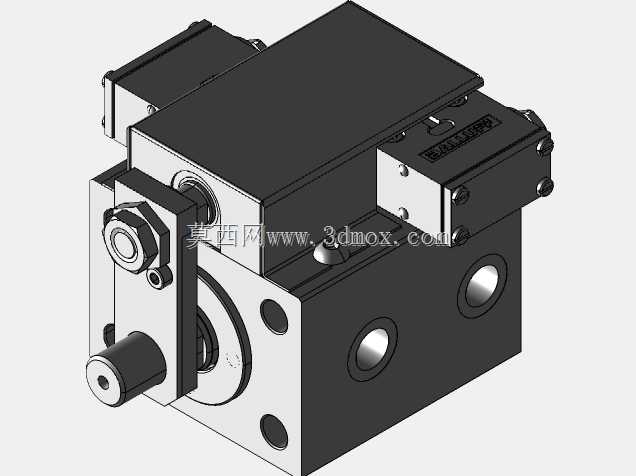

短行程块式安装液压缸三维结构设计

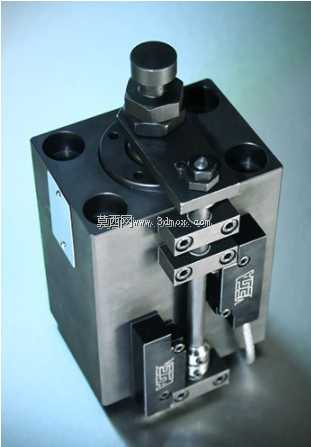

　　这款短行程块体式液压缸，在紧凑安装空间的液压回路里实用性极强，不少工装夹具的夹紧工位、自动化产线的短距离推压工位、模具的抽芯限位动作场景里，都能见到这类结构的应用。和常规拉杆式长行程液压缸不同，它的缸体本身做了集成式块体设计，没有外伸的长拉杆结构，所有安装孔、油口都直接加工在方形缸体上，安装时不需要额外加装过渡安装板，直接靠缸体上的四个沉头孔就能锁固在设备安装基面上，能大幅压缩安装占用的空间尺寸，尤其适合安装面空间局促、动作行程短、输出推拉力要求稳定的工况。从结构设计逻辑来看，这款缸把进出油口布置在缸体侧面两个对称的位置，油口采用内螺纹加工形式，和管路连接时不需要额外的过渡接头就能完成配管，

　　两个油口分别对应无杆腔和有杆腔的进回油通路，内部流道直接在缸体块料上钻削成型，减少了外接管路带来的泄漏点，也让整体结构更紧凑。活塞部分采用了组合式密封结构，活塞和缸筒内壁的配合间隙控制在合理的公差范围内，既能保证活塞往复运动时不会出现卡滞，也能有效降低内泄漏量，保证输出推力的稳定性。活塞杆的伸出端做了标准的外圆柱轴头设计，轴端中心加工有内螺纹孔，方便和负载连接件进行刚性连接，活塞杆表面做了硬化处理，耐磨性能更好，能承受一定的侧向负载，不会因为轻微的偏载就出现密封件过早磨损的问题。缸体前端的端盖和缸体采用内六角螺钉锁固，端盖上集成了活塞杆的导向套和防尘密封结构，导向套的长度做了针对性加长，相比普通短行程缸的导向长度更长，活塞杆伸出时的导向精度更高，即使承受一定的径向力，也能保证动作的平顺性。缸体顶部的两个调节杆结构，是用来调整活塞行程终点的限位位置，通过调整杆的旋入深度，可以精准控制活塞的伸出和缩回的极限位置，不需要在外部额外加装行程限位挡块，进一步简化了周边配套结构的设计。从安装边界尺寸来看，这款缸的整体外形为方正块体，所有边角都做了小倒角处理，不会出现锐边割手的问题，安装时的基面平面度要求控制在0.05mm以内，能保证缸体锁固后不会出现形变导致活塞卡滞；油口的位置距离安装基面的高度做了统一设计，配管时管路的弯曲半径可以控制在标准范围内，不会出现管路弯折导致通流面积变小的问题。在实际选型应用时，

　　这类短行程液压缸通常用在动作行程在几十毫米以内的工位，比如夹具的工件夹紧动作，只需要活塞杆伸出几毫米到十几毫米就能完成工件的压紧，不需要长行程的结构，块式的集成设计也让整个夹紧单元的结构更紧凑，不会占用过多的夹具安装空间；还有在精密检测设备的定位工位，这类缸的行程可调特性，可以根据不同规格的被测工件调整活塞杆的伸出长度，适配多品种小批量的生产需求，不需要更换不同行程的油缸就能完成工位适配。设计这类液压缸的三维模型时，要重点关注内部密封槽的尺寸公差，密封槽的宽度、深度都要符合对应密封件的安装尺寸要求，过大会导致密封件压缩量不足出现泄漏，过小则会导致密封件装配时被挤压损坏，影响使用寿命。另外缸体内部的流道拐角处要做倒钝处理，

　　避免高压油液长期冲刷拐角处产生气蚀，影响缸体的结构强度。活塞和活塞杆的连接采用了锁紧螺母防松结构，在高频往复动作的工况下，也不会出现活塞和活塞杆连接松动的问题，保证动作的可靠性。和常规的圆形缸筒液压缸相比，这种方形块式缸的抗扭性能更好，当活塞杆承受周向的扭力时，方形缸体本身的结构强度更高，不会出现缸体转动的问题，对于需要活塞杆端连接的负载有周向位置要求的场景，不需要额外加装防转导向结构就能满足使用要求，进一步简化了设备的整体结构。在三维建模过程中，所有的安装孔位都做了准确的位置标注，安装孔的沉头深度、螺纹深度都符合标准紧固件的装配要求，装配时不会出现螺钉长度不够或者沉头孔深度不足导致螺钉无法锁紧的问题；各个运动部件之间都预留了合理的装配间隙，既不会因为间隙过大导致运动精度不足，也不会因为间隙过小导致装配时出现干涉，实际加工生产时可以直接参考三维模型的尺寸进行工艺编排，减少后续的尺寸核对工作量。
