蟹壳粉碎处理专用破碎设备结构

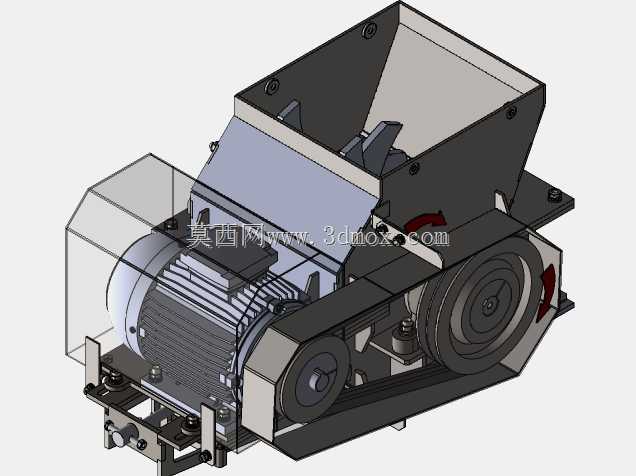

　　这款破碎设备主要面向水产深加工场景，针对甲壳类水产加工产生的蟹壳、虾壳等硬质脆性物料做细碎处理，这类物料在常规破碎作业中容易因壳质轻薄带韧性出现卡料、破碎粒度不均的问题，设计阶段就围绕这类物料的破碎特性做了针对性结构优化。设备整体采用卧式布置结构，上部为敞口式进料斗，斗体做了倾斜导料面设计，进料口宽度适配人工投料或者上游输送带连续落料的作业需求，斗体内侧设置有挡料凸台，避免破碎过程中物料受转子击打飞溅出腔体，进料斗与下部破碎腔采用螺栓法兰连接，日常清理腔体或者更换易损件时可以快速拆卸。动力端采用卧式电机直连带传动结构，电机安装在设备侧下方的一体式焊接机架上，带轮外侧设置有全封闭安全防护罩，避免作业过程中杂物卷入传动部位，

　　同时带传动的结构可以在破碎腔卡入超硬异物时起到过载缓冲作用，避免电机直接堵转烧毁，张紧结构采用腰型孔调节设计，日常维护调整皮带张紧度不需要拆解过多部件。破碎腔内部采用回转式击打结构，转子上的锤片做了错位排布，确保物料进入腔体后可以受到多方向连续击打，同时腔体下半部分设置有筛网结构，破碎后粒度符合要求的物料会透过筛网从下部出料口排出，粒度不达标的物料会留在腔体内继续被击打粉碎，直到粒度满足筛网孔径要求，这种结构可以保证出料粒度均匀，不需要后续额外筛分工序。设备机架采用型钢焊接成型，底部设置有四个安装固定脚，每个固定脚都预留了螺栓安装孔，安装时可以直接固定在作业平台或者混凝土基础上，整体安装边界紧凑，不需要占用过大的车间场地，

　　设备总宽度控制在1.2米以内，长度控制在1.5米以内，高度不超过1.1米，适配中小型水产加工车间的设备布局需求。从结构设计细节来看，破碎腔的侧衬板采用可更换的耐磨钢板制作，长期作业磨损后可以单独更换衬板，不需要整体更换腔体，降低后期维护成本；转子两端的轴承座采用外置式安装，轴承座与腔体之间设置有密封挡圈，避免破碎产生的细粉进入轴承造成磨损，轴承选用密封型深沟球轴承，加注润滑脂的周期可以延长到每300作业小时一次，减少日常维护工作量。设备的出料口位于腔体正下方，尺寸适配常规的集料桶或者下游输送设备的接料口，不需要额外做转接结构就可以直接对接生产线。在实际作业场景中，这款设备除了处理蟹壳类物料，也可以适配同类型的脆性硬质物料破碎，

　　比如小型贝壳、干制水产边角料等，作业时进料速度控制在每分钟10-15公斤即可保证破碎效率，不会出现堵料情况，转子的工作转速设定在每分钟1400转左右，既可以保证足够的击打力度破碎硬质甲壳，也不会因为转速过高造成物料过度粉碎出现大量粉尘。设备的所有外露旋转部件都做了安全防护设计，传动带外侧、转子轴端都有防护罩覆盖，符合车间作业的安全规范，电机的接线盒位置做了防水处理，适配水产加工车间潮湿的作业环境，避免出现电路短路问题。从建模细节来看，所有连接螺栓的位置、安装孔的尺寸都做了1:1还原，机架的焊接坡口、衬板的安装沉孔、筛网的固定卡槽都有完整的结构体现，不管是做设备改造参考，还是做同类破碎设备的结构选型参考，都可以直接提取相关结构尺寸做二次设计，模型中也还原了带轮的传动比匹配关系、轴承座的安装定位尺寸，在做同类型设备设计时可以直接参考这些参数，减少重复计算的工作量。
