木质材料加工用多刃分段破碎锯盘结构

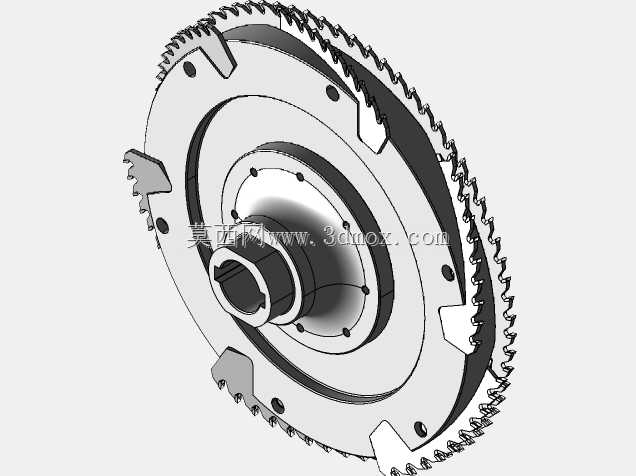

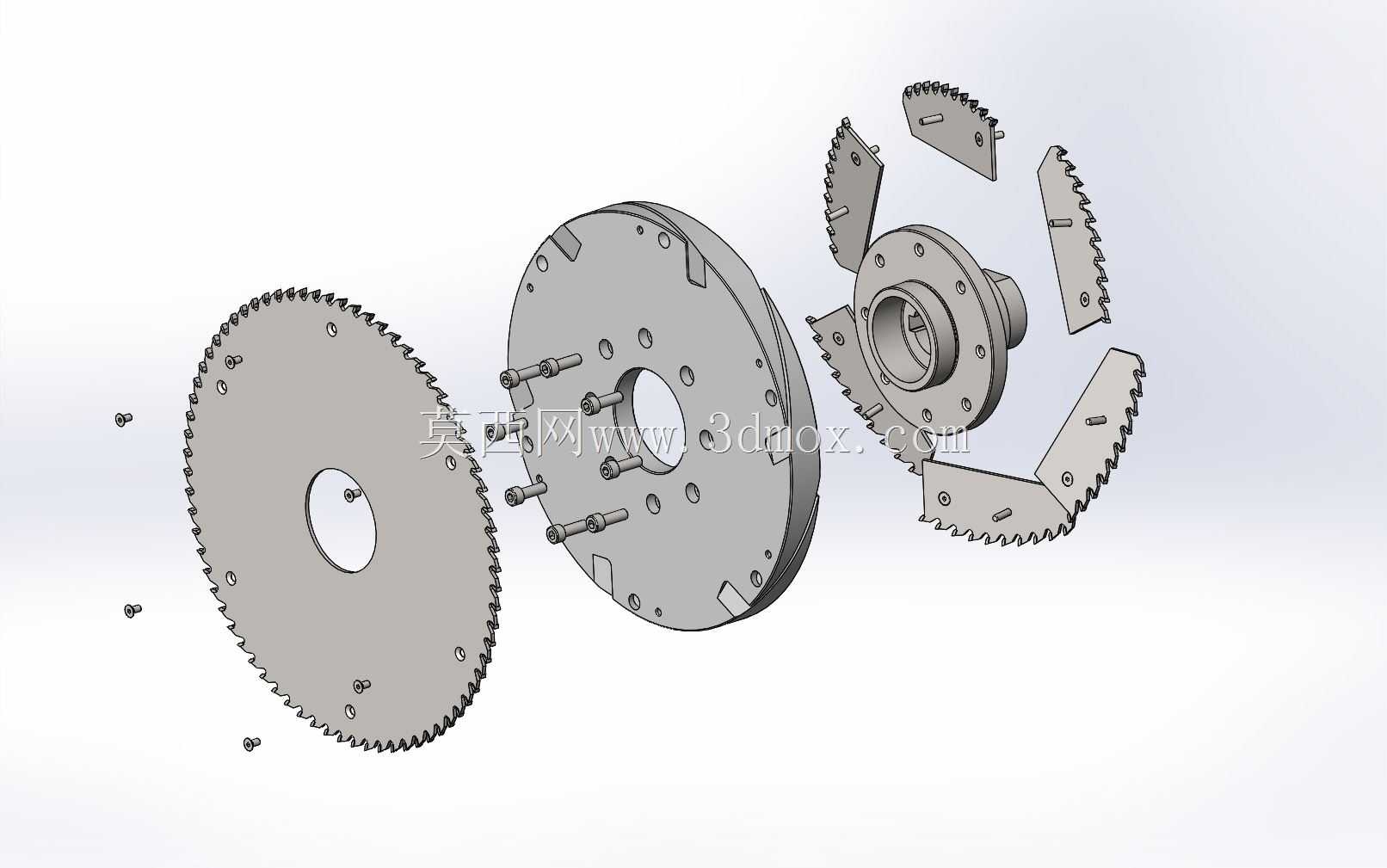

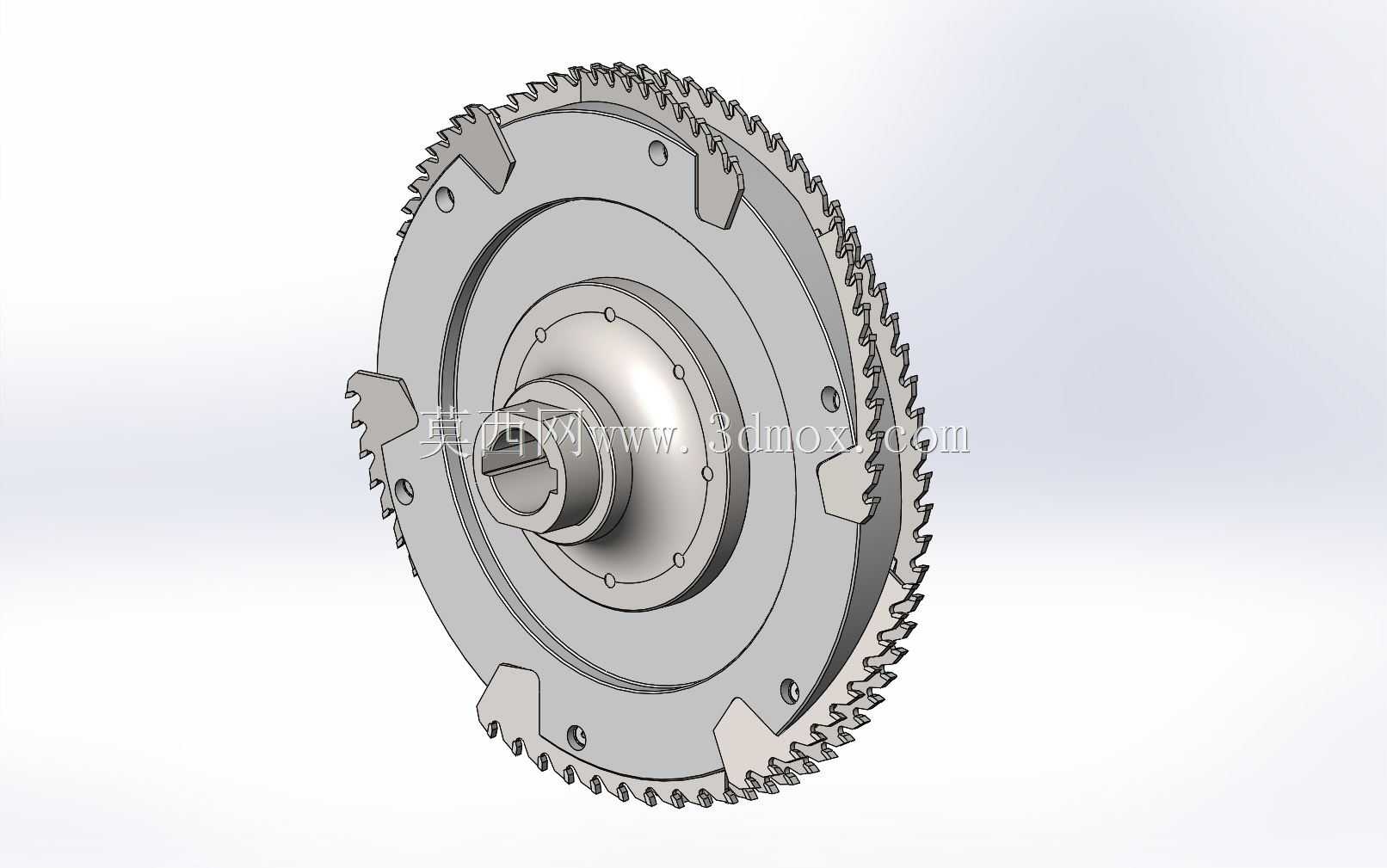

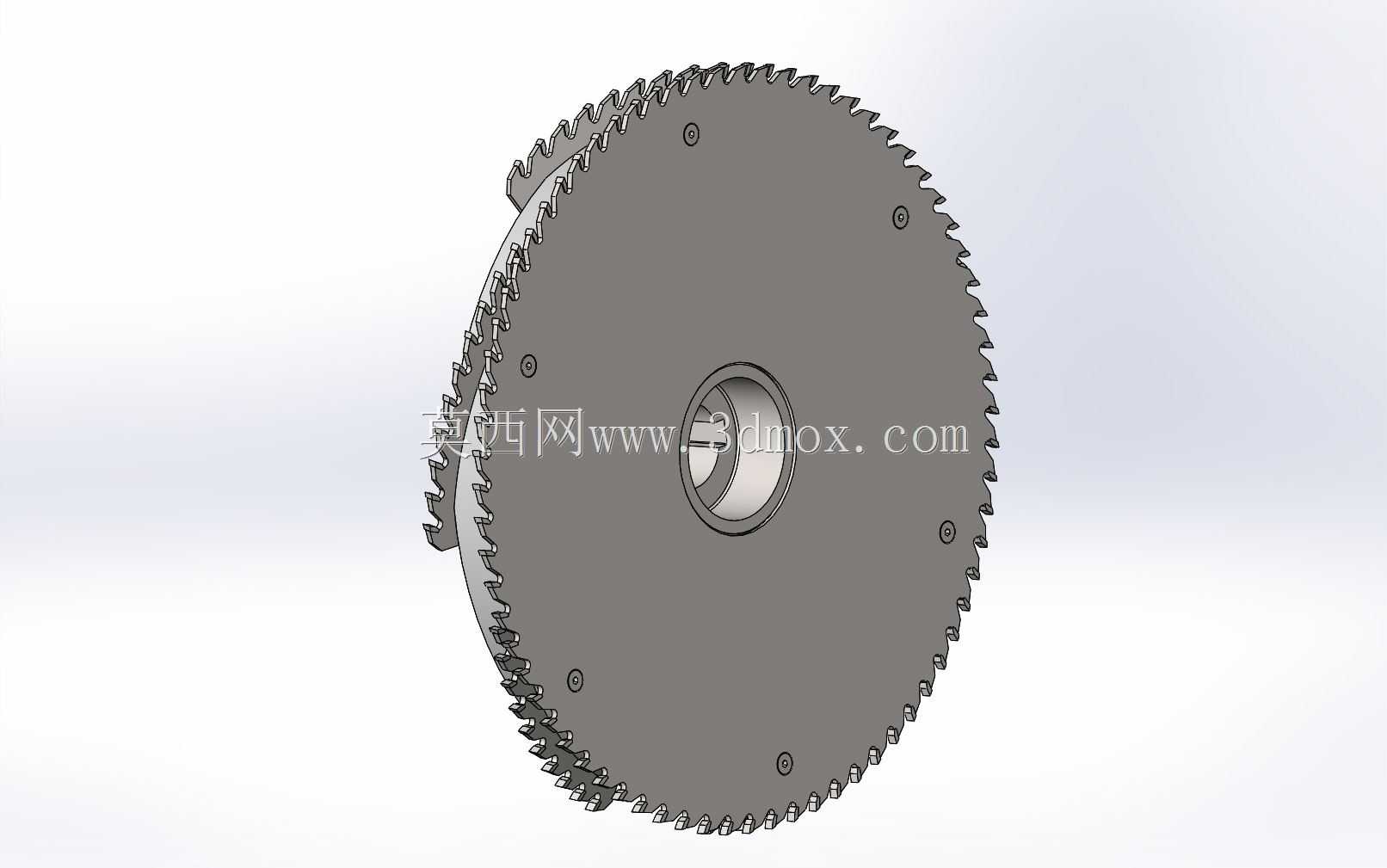

　　该刀盘结构主要面向木质物料破碎加工场景，适配中小型生物质破碎、木材边角料处理、木工车间废料回收类设备的切削端作业需求，可完成实木边角料、废弃木构件、枝桠材等木质材料的分段切削破碎作业，将大块木质原料切削为尺寸均匀的小段碎料，为后续的磨粉、制粒、生物质燃料加工等工序提供符合进料粒度要求的原料。从结构设计逻辑来看，该刀盘采用多层锯齿同轴叠加的布局，中心设置标准安装轴孔，轴孔周边做了加厚凸台结构，可提升刀盘与主轴配合段的结构强度，避免高速切削过程中轴孔位置因交变载荷出现应力开裂、配合松动的问题。刀盘主体采用圆盘式基体设计，基体上沿圆周方向均匀分布多组固定孔位，用于将多层锯齿片与基体刚性锁紧，保证各层锯齿的同轴度误差控制在合理范围内，

　　避免高速旋转时出现动平衡超标引发的设备振动。刀盘外缘的锯齿采用交错排布设计，相邻层锯齿的切削刃存在轴向错位，可在切削过程中实现对木质材料的分层分段切削，相比单层锯片的切削形式，可有效降低单次切削的接触面积，减小切削阻力，同时避免木质纤维连续拉扯导致的切削面毛糙、卡料问题。在安装边界方面，该刀盘的中心轴孔尺寸适配常规破碎设备的主轴直径，基体上的固定孔位采用圆周均布设计，可直接与现有同规格破碎主轴的法兰盘对接安装，无需额外加工转接结构；刀盘的整体外径、轴向总厚度均匹配中小型破碎机的切削腔内部空间，安装后锯齿外缘与腔体内壁的间隙符合木质破碎作业的安全间隙要求，不会出现刮蹭腔壁、排料不畅的问题。从功能特性来看，

　　多层锯齿的设计可在单次旋转过程中完成多道切削作业，针对木质材料纤维韧性强、易卡滞的特性，错位排布的刃口可逐次切断木质纤维，避免长纤维缠绕刀盘的问题；基体上开设的多组减重孔在保证结构强度的前提下降低了刀盘整体重量，可减小主轴启动时的转动惯量，降低驱动电机的启动负载，同时减重孔可在刀盘旋转过程中带动腔体内气流流动，辅助切削后的碎料向排料口移动，减少碎料在切削腔内的堆积。设计过程中针对木质切削的受力特性，对锯齿的刃口角度做了适配优化，前角、后角参数匹配木质材料的切削特性，既保证刃口的锋利度，可快速切入木质材料，又保证刃口具备足够的结构强度，在切削带少量节疤的硬质木材时不会出现崩刃、卷刃的问题。刀盘各层锯齿片采用可拆分的锁紧固定方式，

　　当个别锯齿出现磨损时，可单独更换对应位置的锯齿片，无需整体更换整个刀盘，可降低设备的后期维护成本。在实际作业场景中，该刀盘可适配单轴、双轴类的木质破碎机，安装后可稳定处理直径在适配范围内的木质原料，切削后的碎料粒度均匀，长纤维占比低，可满足后续工序的进料要求；刀盘的动平衡精度在设计时做了针对性调校，高速旋转时的振动量控制在设备允许范围内，可降低设备运行时的噪音，延长主轴轴承的使用寿命。针对木质破碎过程中易产生木屑粉尘的问题，刀盘的结构设计避免了容易积尘的死角，基体表面平整光滑，作业后附着的木屑可通过腔体内的气流吹扫快速清理，不会出现木屑长期堆积在刀盘缝隙中引发的闷车、动平衡失准问题。
