紧凑型框架式低温研磨设备结构设计

　　这款紧凑型低温研磨设备，主要面向对温度敏感的物料粉碎加工场景，在橡塑、食品、生物医药等行业的小批量物料处理环节适配性较强——不少常温下易粘连、受热易变性的物料，在常规研磨过程中会因摩擦生热出现熔融粘腔、有效成分降解、出料结块等问题，低温研磨的核心逻辑就是通过持续控温让物料保持脆化状态，在研磨过程中不会因温升改变物料性状，最终得到粒度均匀的粉碎产物。

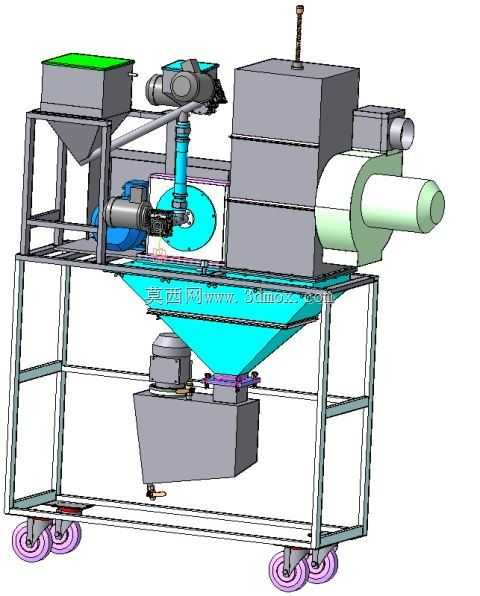

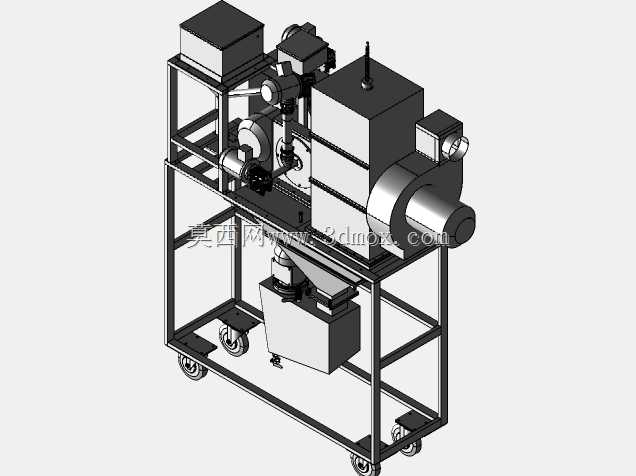

　　从整体结构布局来看，设备采用方管焊接的双层框架式机架作为承载主体，所有功能模块都分层固定在机架的不同安装位上，没有额外的外凸冗余结构，整体占地边界控制得十分紧凑，适配中小型生产车间、实验室中试区域的有限安装空间。机架底部配置了四个带刹车的万向脚轮，打破了传统大型研磨设备固定安装的限制，需要调整工位、对接上下游工序或者做设备深度清洁维护时，可以直接推移设备到目标位置，踩下刹车即可完成位置固定，不需要额外做地脚螺栓浇筑，大幅降低了场地改造的成本。

　　功能模块的排布完全按照物料研磨的工艺流程做动线优化：上层框架一侧布置驱动与传动单元，包含电机、带传动机构、研磨辊组的动力输入组件，传动路径做了最短化设计，减少动力传输过程中的损耗，传动部位全部加装了安全防护罩，避免运行过程中人员误触或者杂物卷入传动副；相邻位置布置低温腔体组件，腔体做了密封保温结构设计，研磨腔的进料端、出料端都做了快拆式密封连接，低温介质可以在腔体夹套中循环流动，持续带走研磨过程中产生的摩擦热量，让腔体内始终保持设定的低温区间，腔体顶部预留了温度检测元件的安装位，可以实时反馈腔内温度，配合外部控温单元实现温度闭环控制。

　　设备中层设置了出料导向与集料组件，研磨完成的物料从腔体出料口排出后，顺着倾斜的导料槽滑入下方的集料容器中，导料槽同样做了保温层设计，避免低温物料在出料过程中接触常温环境出现结露、吸潮问题；集料位预留了标准集料桶的安装空间，不需要额外加装辅助接料结构，更换集料容器时直接抽拉即可完成操作，降低操作人员的作业强度。框架的空余位置预留了电控元件、低温介质管路的排布空间，所有管路都沿方管内壁做走线固定，没有外露的杂乱管线，既避免生产过程中物料掉落、人员剐蹭损坏管线，也让设备整体外观更规整，日常清洁时没有卫生死角。

　　从设计细节来看，这款设备没有追求过大的单批次处理量，而是把核心设计目标放在紧凑性、移动灵活性与低温工况的稳定性上：研磨副的间隙可以通过侧边的调节机构做微调，适配不同物料脆化后的硬度差异，调整机构做了锁紧定位设计，设备运行过程中不会因为振动出现间隙偏移；所有与物料接触的部位都采用易清洁的光滑材质，拆卸时不需要专用工具就能完成研磨腔、导料槽的拆解，方便换产时做彻底清洁，避免不同物料之间的交叉污染。机架的焊接位置都做了去应力处理，长时间承受研磨过程的振动载荷也不会出现机架变形、焊缝开裂的问题，框架上预留了多个标准安装孔位，后续如果需要加装自动进料、粒度筛分等附加功能模块，可以直接利用现有孔位固定，不需要对机架做二次焊接改造，给设备的功能拓展留足了余量。

　　在安装边界上，设备整体高度适配常规车间的进门高度与操作高度，操作人员站在设备侧边就能完成进料、参数调整、集料更换等全部操作，不需要额外搭建操作平台；设备运行时的振动通过脚轮的橡胶减震垫做初步缓冲，即使在普通环氧地坪的车间内使用，也不会因为振动传递影响周边其他精密检测设备的正常运行。和传统大型低温研磨生产线相比，这款紧凑型设备不需要复杂的管路预埋、场地施工，到位后接通电源与低温介质供给就能投入使用，尤其适合多品种小批量的生产场景、科研机构的物料试验场景，既满足低温研磨的工艺要求，又不会占用过多的场地与资金成本。
