20PM与3535锥锁皮带轮结构设计

　　这套带轮组件包含两种适配不同工况的传动轮结构，分别对应20PM规格多楔带轮与3535锥孔锁紧型皮带轮，核心解决传统带轮安装同轴度差、拆装维护繁琐、长期运行易松脱的工程痛点。从实际应用场景来看，这类带轮广泛覆盖工业传动系统的中高速动力传输环节，常见于风机、水泵、轻工输送线、小型机床主轴传动、自动化设备动力端等需要平稳传递扭矩的场合，相比平带轮，多楔带啮合面更大，传动滑差率更低，运行噪音更小，适合转速跨度在每分钟数百转到数千转的工况区间。

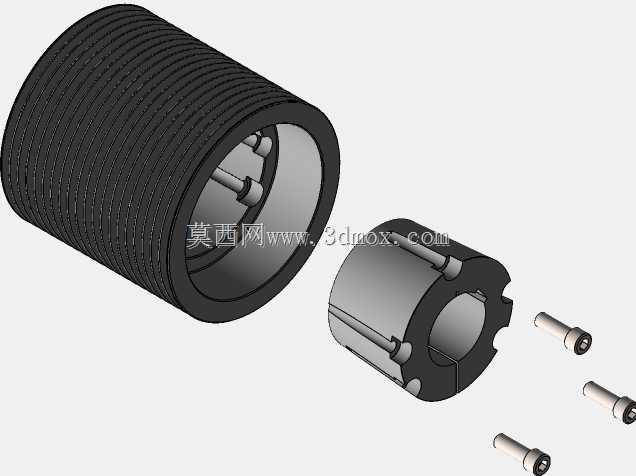

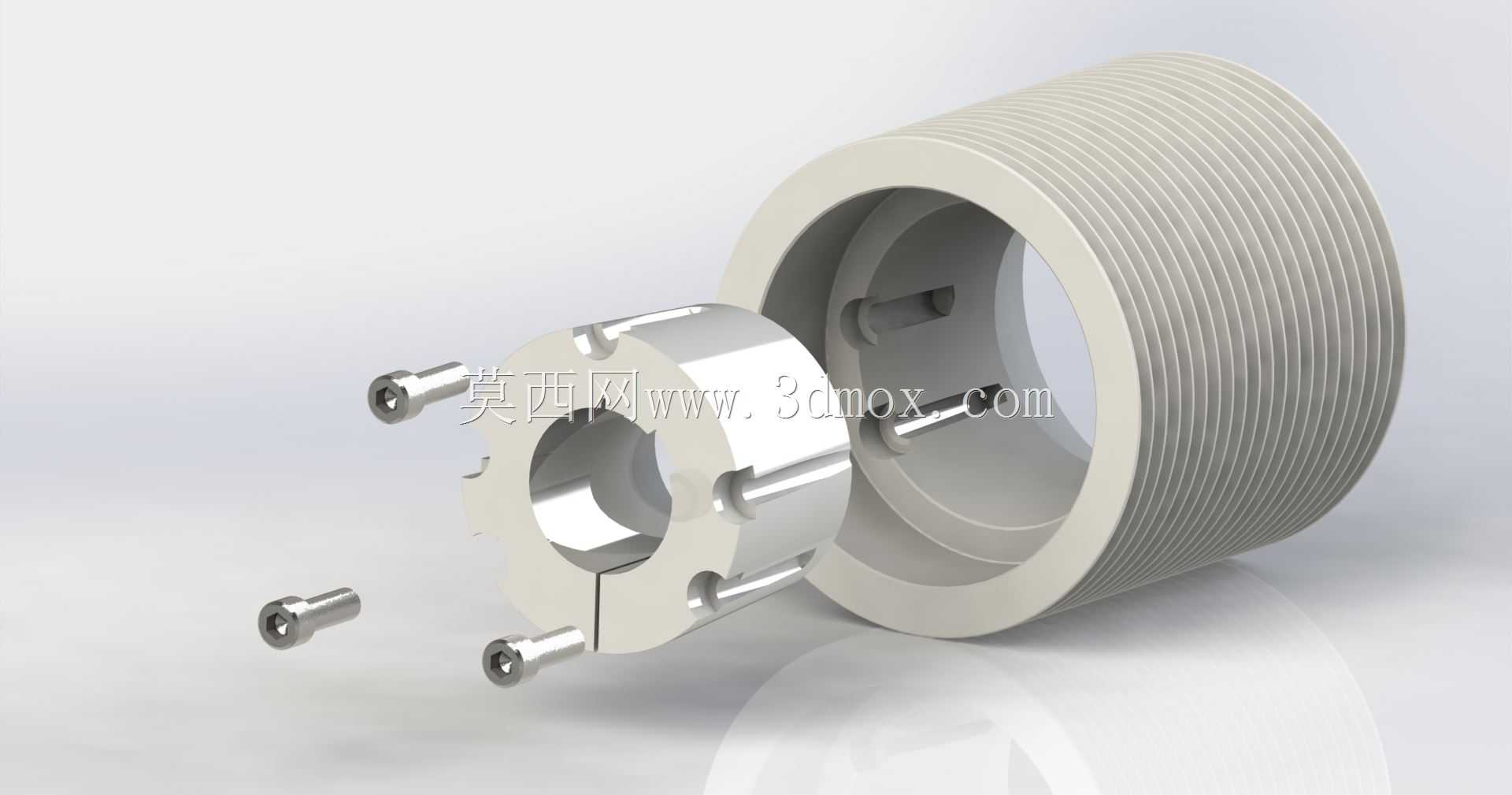

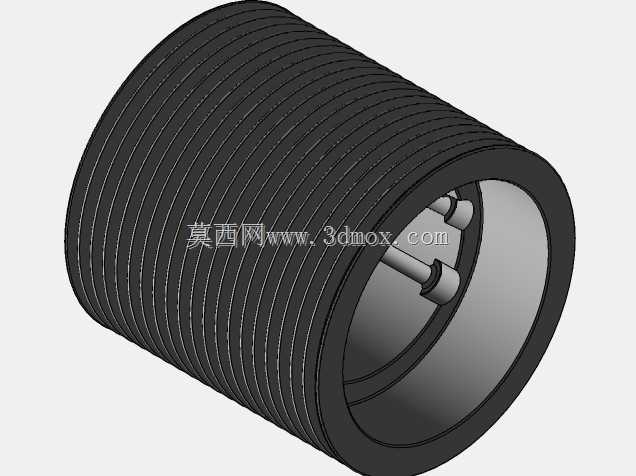

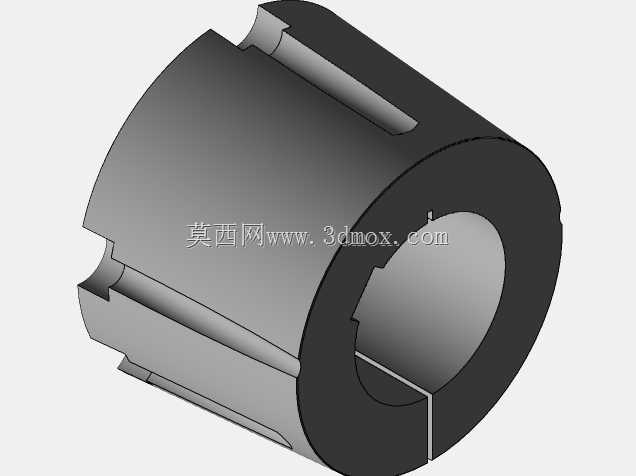

　　从功能特性上区分，两款带轮的适配场景有明确边界：20PM型多楔带轮的轮面加工有等距排布的环形楔槽，槽型轮廓与多楔带的楔齿完全贴合，接触面积比同宽度平带高出数倍，传递相同扭矩时可缩小带轮整体径向尺寸，减少设备动力端的安装空间占用；3535锥锁型带轮采用锥套胀紧的安装逻辑，内孔锥面与配套的开口锁紧锥套完全贴合，锥套上预留的紧定螺钉孔可在安装时通过螺钉拉合锥面，让锥套产生均匀的径向形变抱紧传动轴，无需在轴上加工键槽即可传递额定扭矩，同时能自动补偿轴与带轮的微小同轴度偏差，降低安装时的找正难度。

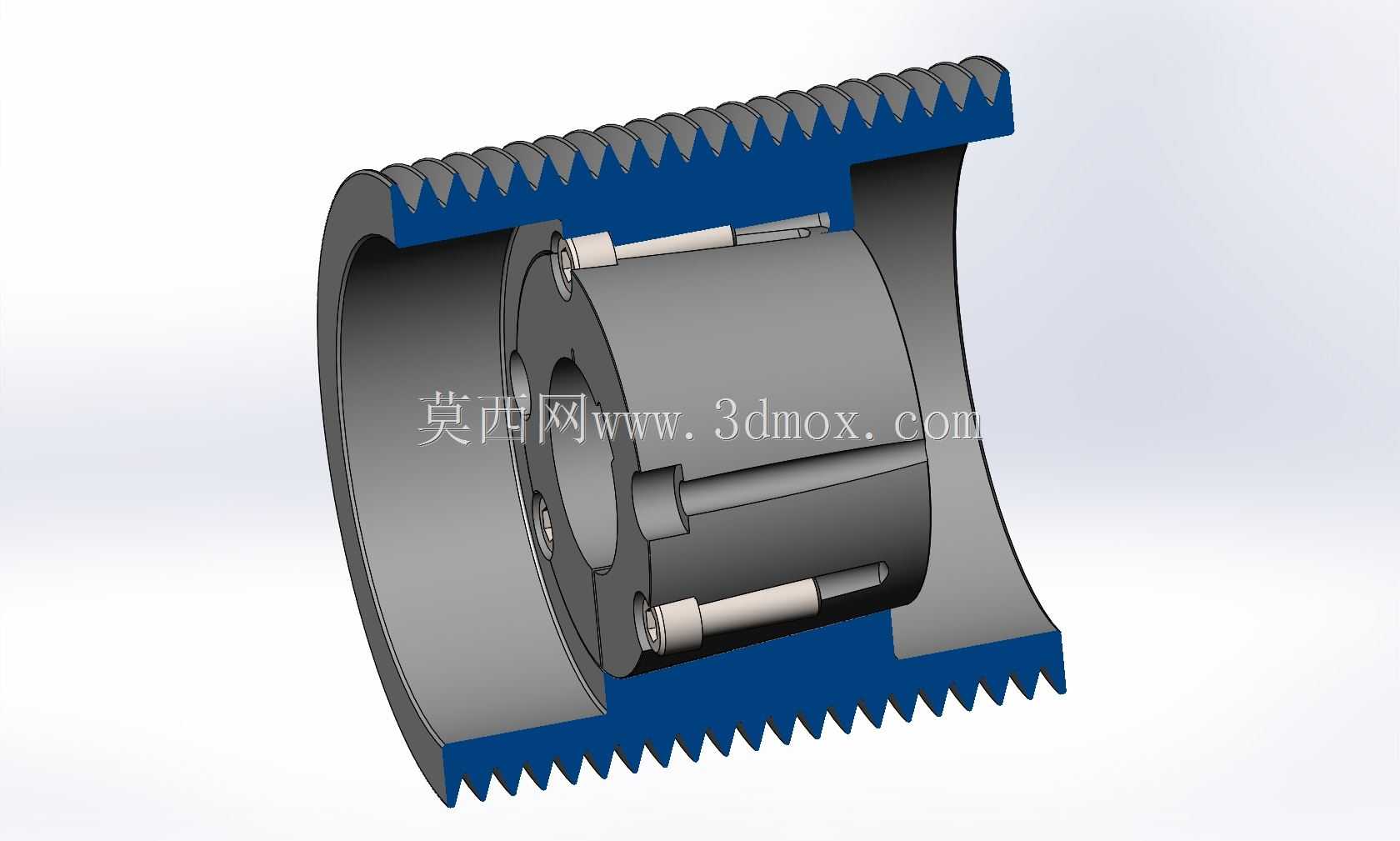

　　设计思路上，整套结构优先考虑安装维护的便捷性与长期运行的可靠性：带轮主体采用整体式结构，轮缘部分的楔槽加工精度直接影响带的使用寿命，槽距公差控制在±0.05mm范围内，避免楔齿与槽壁偏磨；轮毂部分做了等壁厚设计，避免铸造或加工过程中出现应力集中，锥孔的锥度采用标准的1:10自锁锥度，当锥套被拉紧时，锥面之间的正压力可产生足够的摩擦力传递扭矩，同时开口锥套的开槽位置做了圆弧过渡，避免胀紧时出现应力开裂。配套的锁紧螺钉采用内六角圆柱头结构，沿锥套端面均匀分布，拧紧时对角交替施力，保证锥套受力均匀，不会出现偏斜导致的带轮跳动。

　　外形尺寸与安装边界方面，3535锥锁带轮的锥套公称直径适配35mm孔径的传动轴，锥套大端直径与带轮轮毂内孔完全匹配，带轮轮缘的外径根据传动比需求做了对应设计，轮缘两侧做了1×45°的倒角，避免安装皮带时刮伤带体；20PM型带轮的楔槽数量根据传递功率匹配，槽顶宽度、槽深、槽间距完全符合多楔带的标准槽型要求，内孔同样可适配锥套锁紧结构，安装时需保证带轮端面与传动轴轴线的垂直度误差不超过0.1mm，否则会导致皮带偏磨、运行抖动。安装空间上，带轮外侧需要预留至少等于锁紧螺钉长度的操作空间，方便使用内六角扳手拆装紧定螺钉，带轮与相邻设备部件的轴向间隙不小于5mm，避免运行过程中出现剐蹭。

　　从工程选型角度看，这类锥锁式皮带轮相比传统键连接带轮，优势在于拆装无需拉马等专用工具，仅通过松紧螺钉即可完成带轮的拆卸与定位，尤其适合需要频繁调整传动比、维护空间狭窄的设备场景；多楔带轮的楔槽结构可适配多楔带的柔性特性，在小中心距传动场景下也能保持稳定的传动效率，不会出现平带易打滑、V带占用空间大的问题。设计过程中需要注意，锥面的表面粗糙度需要控制在Ra1.6以下，保证锥面贴合紧密，避免长期运行后出现松动；轮缘部分需要做动平衡校正，尤其是线速度超过20m/s的应用场景，动平衡等级达到G6.3即可满足绝大多数工业设备的运行要求，避免高速运行时产生振动影响轴承寿命。
