精密可调式定位夹持组件结构设计

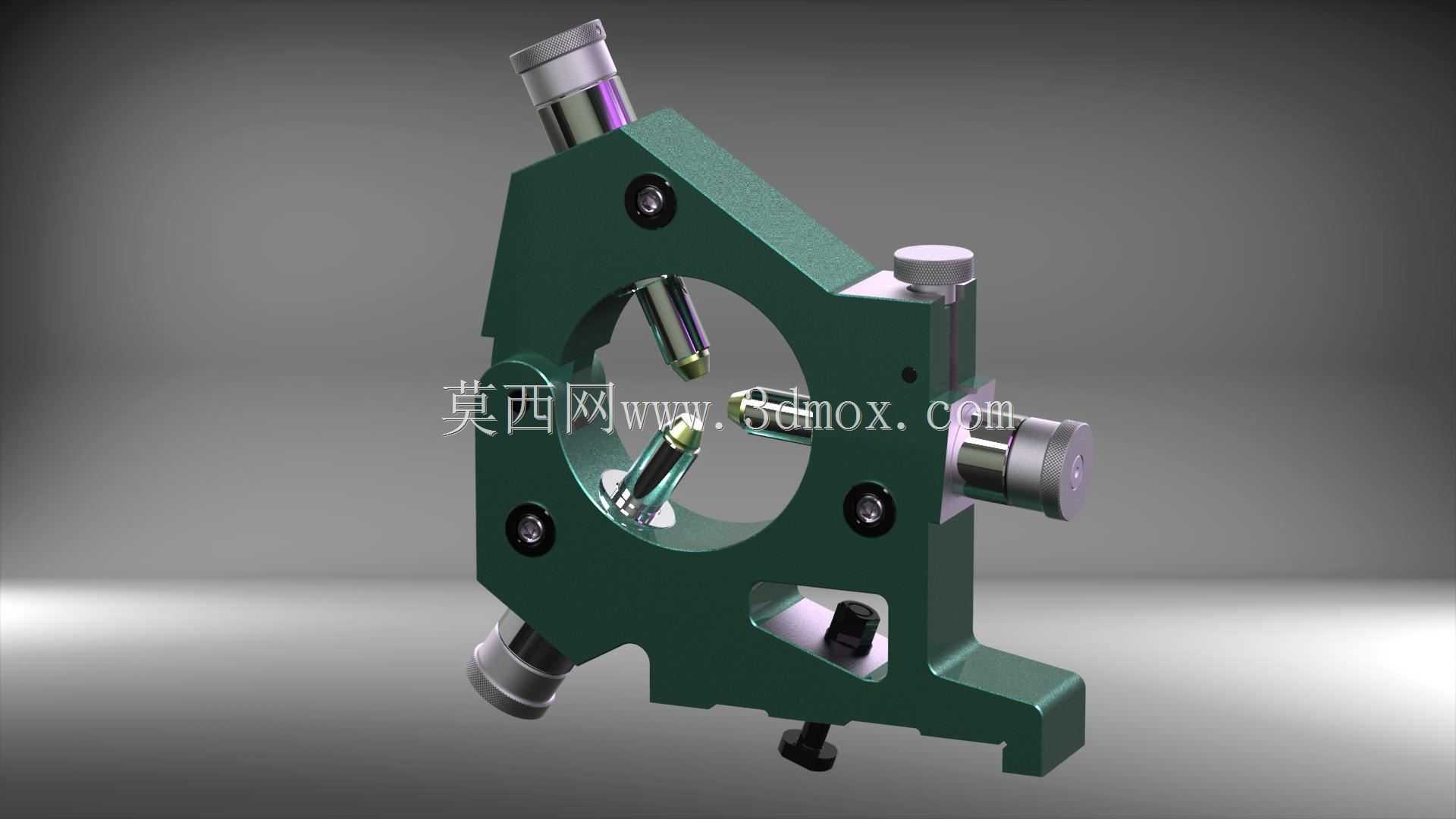

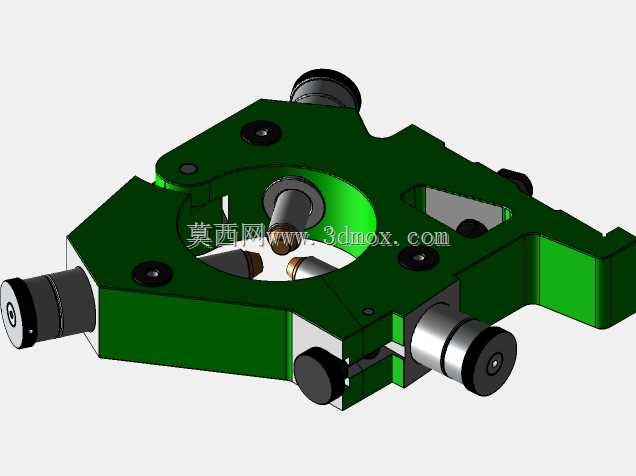

　　这套可调式定位夹持组件，主要面向精密装配、检测工位的工件定位需求，在3C电子零部件组装、小型精密零件机加工装夹、光学元件对位平台这类对重复定位精度有较高要求的场景中适配性较强。不同于常规固定式定位销，整套组件采用多规格分体式设计，不同长度的主体杆身可适配不同厚度的工装基板安装需求，顶端的接触头采用圆弧过渡设计，避免硬接触刮伤工件表面，侧置的锁紧调节轮采用滚花结构，无需额外工具即可手动完成锁紧力调节，在频繁换型的小批量多品种生产线上，能大幅缩短工装调整的辅助时间。从结构设计逻辑来看，整套组件的核心思路是兼顾定位刚性与调节便利性，主体杆身采用阶梯轴结构，安装段与工装基板的安装孔采用H7/g6的小间隙配合，保证杆身滑动调节时无卡滞，

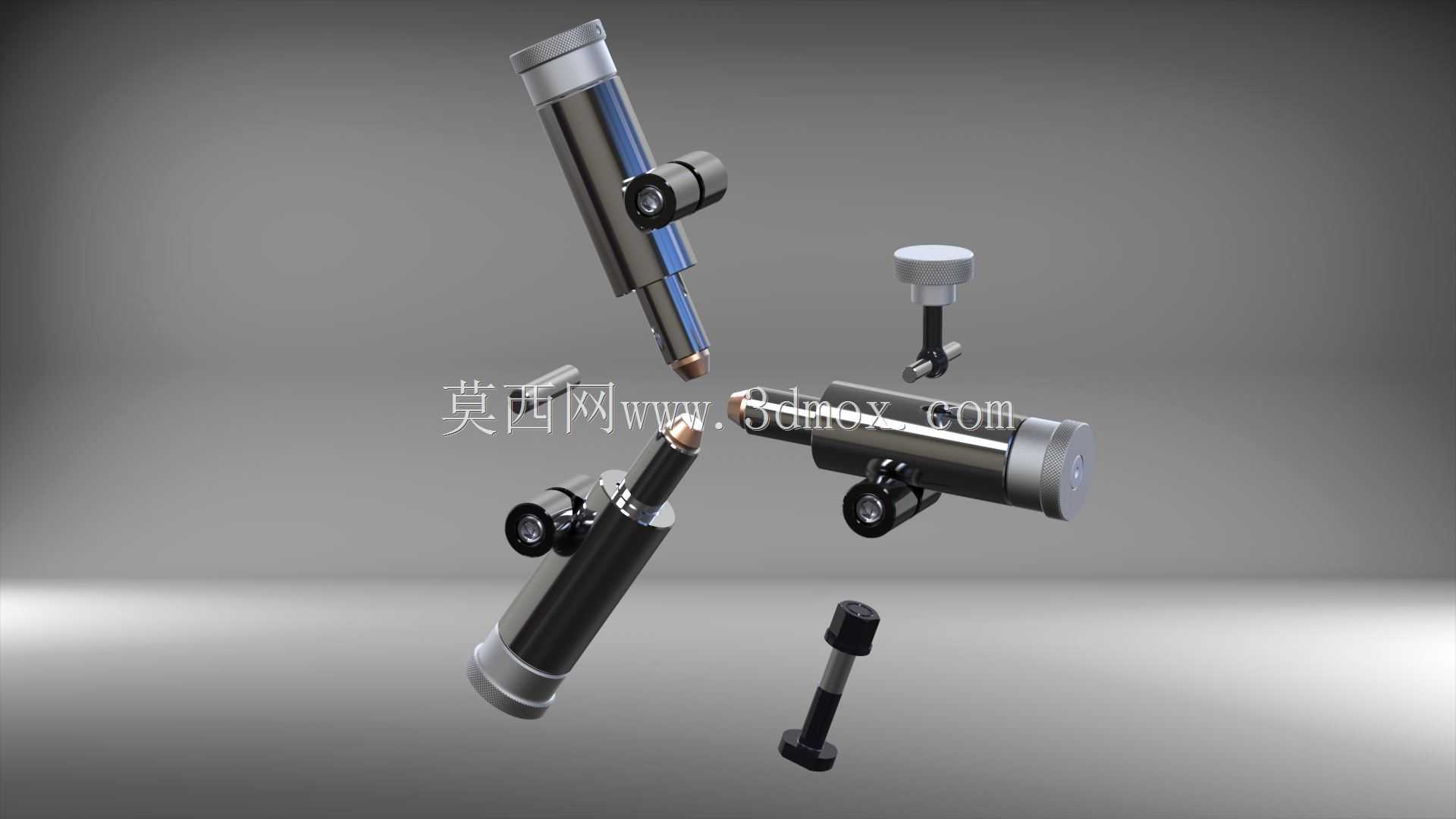

　　同时将径向跳动量控制在0.02mm以内，满足精密定位的公差要求。侧置的锁紧机构采用顶丝式内部结构，调节轮转动时带动内部顶丝垂直压紧杆身平面，不会对杆身造成径向挤压变形，长期反复调节也不会出现杆身抱死、锁紧失效的问题。配套的不同规格锁紧螺栓、调节旋钮，可覆盖不同安装空间的使用需求，当工装安装空间狭小时，可选用短款调节轮，当需要更大锁紧力矩时，可更换直径更大的滚花调节轮，无需更换整套定位组件，降低工装备件的库存成本。在安装边界方面，单支定位主体的安装孔径要求为8mm，基板安装厚度适配范围从5mm到25mm，杆身伸出长度可在0到30mm范围内无级调节，锁紧后可承受最大150N的侧向推力，不会出现位移偏移。组件顶端的接触头采用可更换设计，

　　接触头与杆身采用M3螺纹连接，可根据接触工件的材质更换聚氨酯头、钢头、红宝石头等不同材质的接触端，比如接触铝件、塑料件这类软质工件时换用聚氨酯头避免压痕，接触硬质合金、淬火钢工件时换用硬质合金钢头提升耐磨性能，接触光学玻璃、晶圆这类易刮伤工件时换用红宝石头降低接触损伤。整套组件的各零件拆分后可单独更换，日常维护时仅需更换磨损的接触头或锁紧顶丝即可，无需整体报废，能有效降低长期使用成本。在实际产线应用中，这类定位夹持组件常成组使用，通常3到4支配合即可完成方形、圆形小型工件的完全定位，相比传统的固定式定位销，不需要针对不同尺寸的工件重新加工定位孔，仅需调节各支定位销的伸出长度与安装位置即可适配不同规格的工件，

　　在柔性生产单元的快换工装设计中，这类可调定位组件的应用占比正逐年提升。设计过程中特意规避了常规可调定位销的锁紧打滑问题，内部顶丝的接触端面做了网纹滚花处理，增大与杆身平面的接触摩擦力，即使在有切削液、润滑油飞溅的机加工场景中，也能保证锁紧可靠，不会因为油液浸润导致摩擦力下降出现定位偏移。杆身表面做了硬化处理，表面硬度达到HRC45-50，长期滑动调节也不会出现表面拉毛、磨损的问题，使用寿命相比普通未处理的45号钢杆身提升3倍以上。各零件的配合公差经过反复校核，调节时的阻尼感适中，既不会过松导致调节后自行滑移，也不会过紧导致调节费力，一线操作人员单手即可完成位置调整与锁紧操作，不需要借助扳手等辅助工具，在快节奏的生产线上能有效降低操作强度。
