1英寸法兰连接式智能流量计三维设计

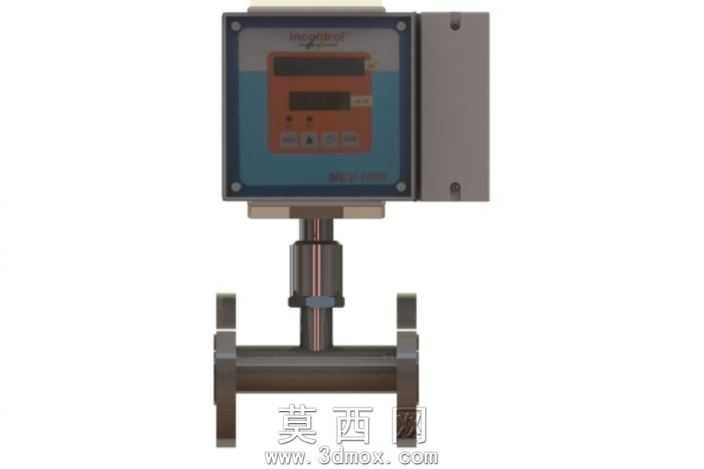

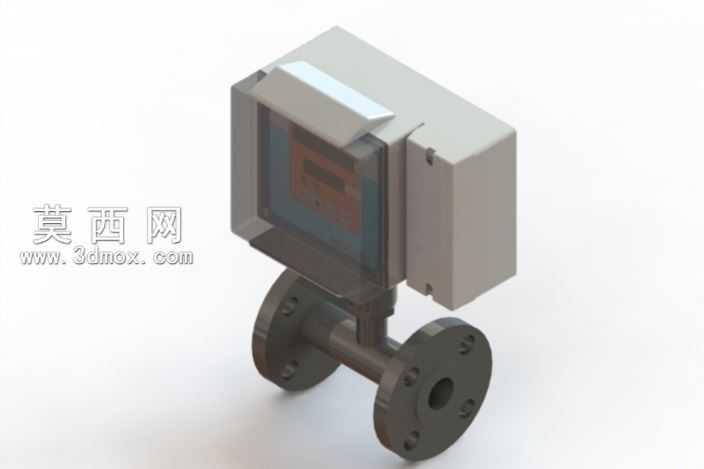

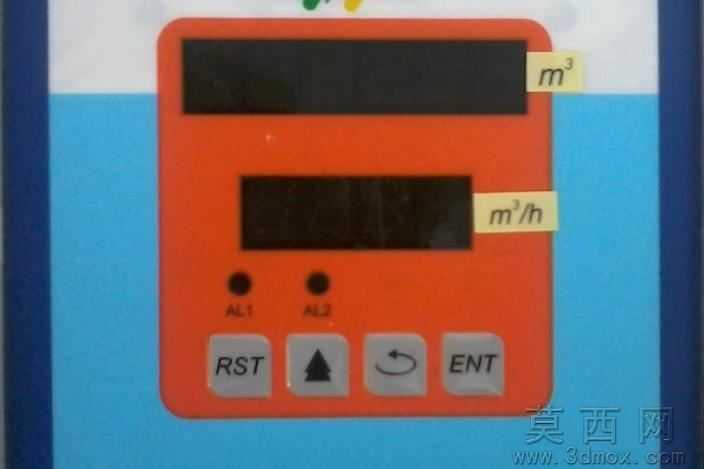

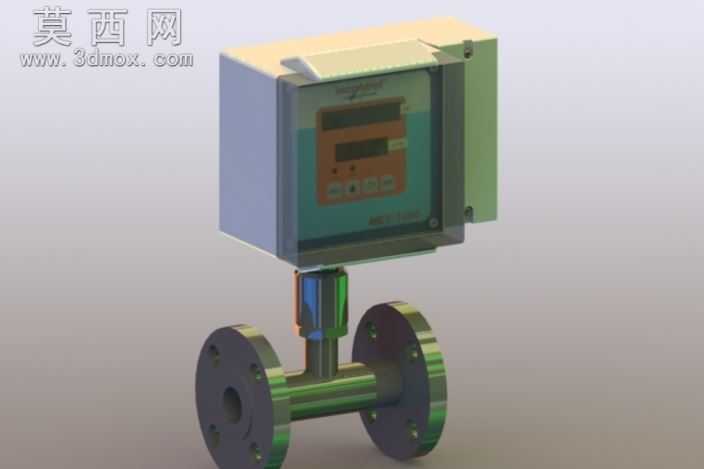

本作品为1英寸法兰连接式智能流量计的三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个子零件的独立建模，再按照实际装配约束关系完成整体组装，确保各部件的配合公差符合工业仪表的实际生产要求。首先针对下部的流体测量主体结构进行建模，两个1英寸标准法兰盘严格遵循对应公称通径的法兰尺寸规范，精准绘制法兰盘上的螺栓孔分布、密封面结构，法兰连接的测量管段采用等径通腔设计，保证流体流经时不会产生额外的压损，管段与上部变送显示单元的连接过渡结构做了圆弧过渡处理，避免应力集中的同时提升外观整体性。上部的变送显示单元分为两个功能舱室，靠前的舱室为数显窗口区域，建模时预留了透明视窗的安装位，视窗周边做了阶梯式的密封槽结构，可适配密封圈安装以达到工业现场的防护等级要求，显示区域的外壳做了轻微的斜面倾角设计，方便现场操作人员站立时直观读取流量数据；靠后的舱室为电路接线舱，舱体侧面预留了线缆进线的防水接头安装位，舱体与底座之间设计了卡扣加螺丝的双重固定结构，兼顾日常检修的便捷性与长期使用的密封性。材质渲染阶段针对不同部件做了差异化的材质参数调整，下部接触流体的金属部件采用哑光铸钢材质，调整金属粗糙度参数还原工业铸件的细腻磨砂质感，法兰密封面做了高光金属处理区分加工面与非加工面；上部外壳采用工程塑料材质，调整漫反射参数呈现浅灰色硬质塑料的哑光质感，显示视窗采用半透明亚克力材质，添加轻微的反射与折射参数模拟真实视窗的视觉效果，接线舱的固定螺丝采用不锈钢金属材质，通过高光与暗部的对比凸显金属零件的精致感。整体模型的结构设计充分考虑工业现场的安装使用场景，法兰连接结构可直接适配同通径的工业管道，显示单元的朝向可根据安装需求做旋转调整，所有零件的壁厚、加强筋结构都参考现有成熟流量计产品做了合理化设计，既保证壳体的结构强度满足工业环境的抗冲击要求，又避免不必要的材料浪费，模型完成装配后经过全局干涉检查，确认所有运动部件与固定部件之间无干涉问题，可直接用于产品结构验证、展示动画制作或者工程图纸的输出参考。
