精密测量用半径校正工装结构设计

　　在精密机加工车间的尺寸检测环节，半径类尺寸的测量精度直接影响零件的形位公差判定结果，这套半径校正装置正是为解决现场千分尺、半径规等量具的测量基准偏移问题设计的配套校准工装。日常生产中，操作工频繁使用带刻度的测微类量具检测圆弧、轴类、孔类零件的半径尺寸，量具长期接触加工件、受车间温湿度波动以及日常磨损影响，测头的基准零点会出现微米级偏移，若不及时校正，很容易导致合格零件被误判报废，或是不合格件流入下道装配工序，造成批量质量问题。这套校正装置的核心功能就是为现场使用的测微量具提供可溯源的半径尺寸基准，通过固定的标准圆弧基准面与量具测头的贴合接触，快速完成量具的示值误差校正，不需要将量具送计量室做复杂的检定，

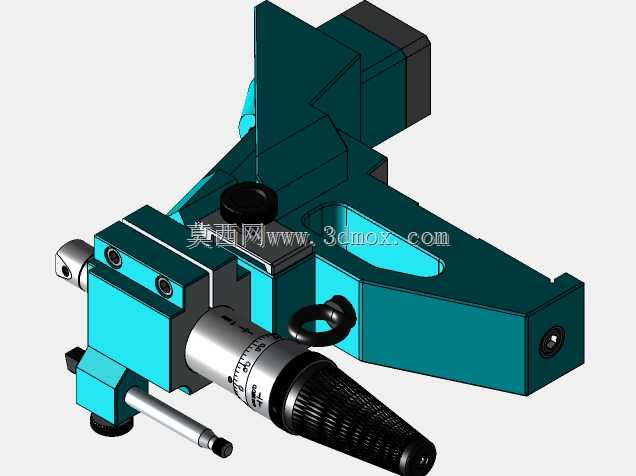

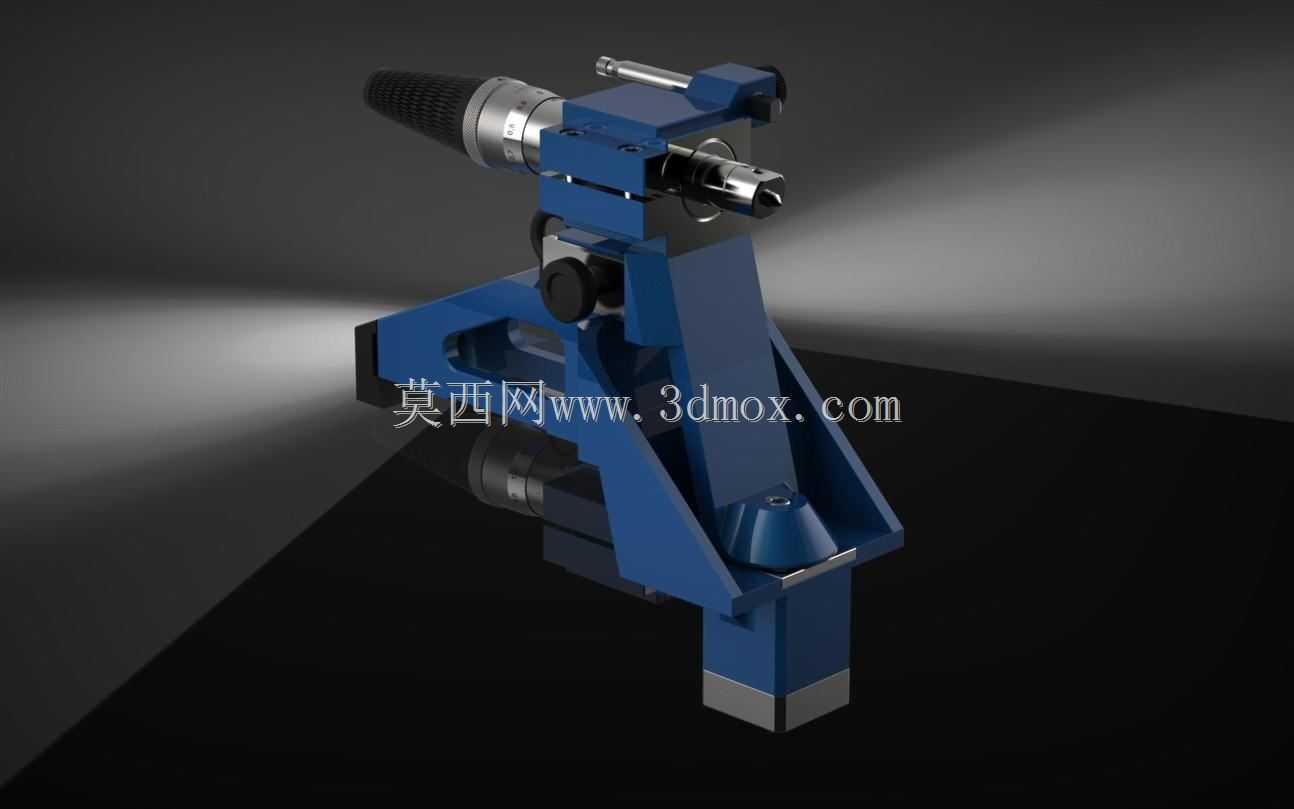

　　就能满足生产现场的快速校准需求，大幅减少量具送检的等待时间，适配小批量多品种加工场景下的频繁换产检测需求。从结构设计层面来看，装置采用分体式模块化布局，主体承载块选用高稳定性的合金工具钢材质，经过淬火加低温时效处理，硬度控制在HRC58-62区间，长期放置不会出现应力变形，基准面的平面度与圆弧面的轮廓度均控制在0.002mm以内，保证校准基准的可靠性。装置上集成了与测微头配合的安装导向槽，槽宽与测微套筒的外径做间隙配合，配合间隙控制在0.01mm以内，既保证测微头可以顺畅滑动调整，又不会出现径向晃动影响校正精度。导向槽侧面设置了两颗内六角锁紧螺钉，当测微头调整到校正基准位时，可以通过螺钉锁紧固定，避免校正过程中测微头出现位移。

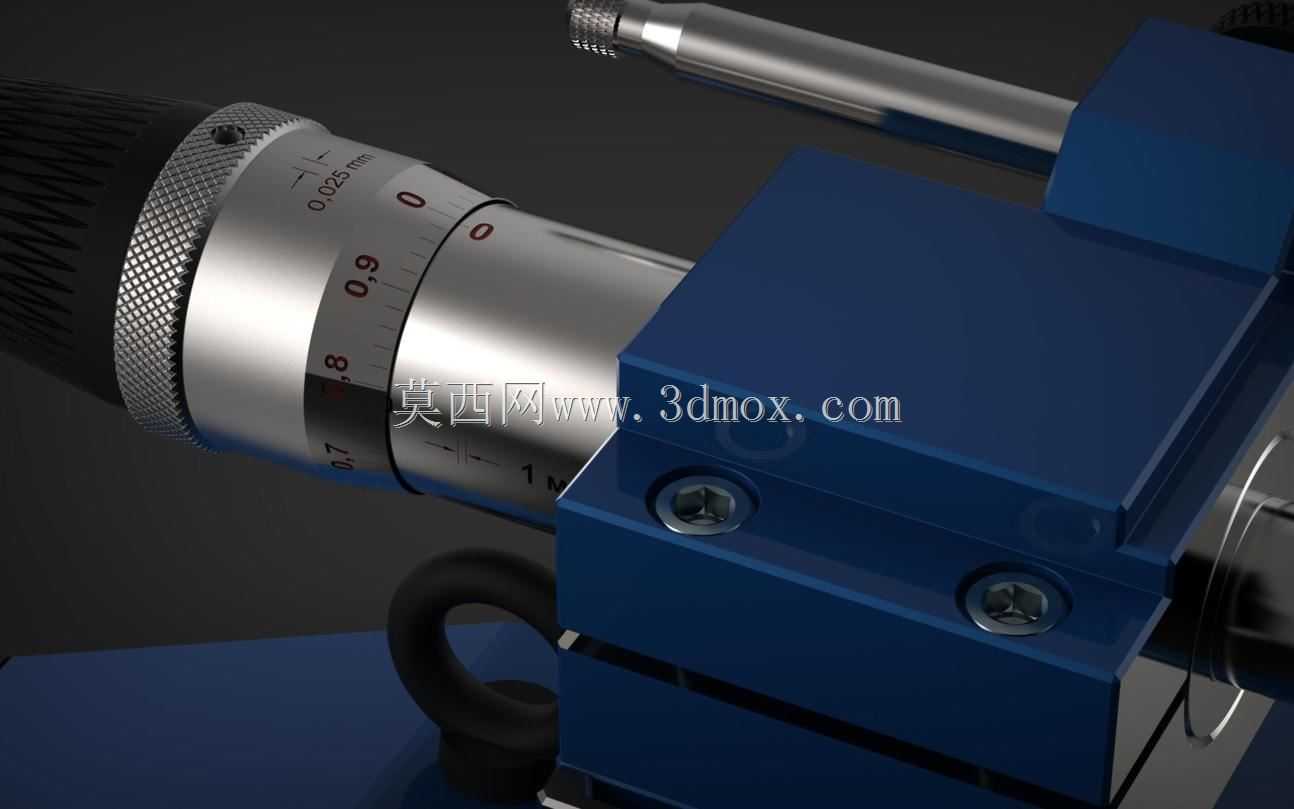

　　装置的测微套筒部分沿用了成熟的千分尺刻度结构，刻度值间隔0.01mm，筒身做了防滑滚花处理，方便操作工戴劳保手套时也能顺畅转动调整，刻度线采用激光蚀刻工艺，长期摩擦使用也不会出现刻度磨损模糊的问题。从安装边界来看，整套装置的整体外形尺寸控制在120mm×60mm×45mm区间，不需要占用太大的工作台面空间，底部做了防滑减震的橡胶垫设计，可以直接放置在检验工作台、机床操作台面等位置使用，不需要额外做打孔安装固定，挪动位置十分灵活，适配不同工位的现场校准需求。装置的基准圆弧面做了镜面抛光处理，表面粗糙度Ra值不超过0.1μm，减少测头与基准面接触时的摩擦损耗，同时避免表面细微划痕影响校准的接触精度。在实际应用场景中，

　　除了生产现场的日常量具校正，这套装置也可以配套用于计量室的日常量具期间核查，或是新员工量具使用培训时的实操校正练习，帮助操作人员快速掌握测微量具的零点校正方法，减少人为操作带来的测量误差。设计过程中充分考虑了车间的使用环境，所有外露金属件都做了防锈发黑处理，避免车间切削液、润滑油飞溅导致零件锈蚀，延长装置的使用寿命。装置的结构没有复杂的传动部件，日常维护只需要定期用无尘布擦拭基准面，涂抹少量防锈脂即可，不需要复杂的拆解保养，十分适合生产一线的粗放使用环境。针对不同量程的测微量具，装置的导向槽预留了足够的调整行程，可适配测量范围0-25mm、25-50mm等常用规格的外径千分尺、半径测头的校正需求，不需要针对不同量程的量具单独配置校正工装，降低了车间的量具辅具采购成本。在结构细节上，锁紧螺钉的头部做了内六角孔设计，使用标配的内六角扳手就可以完成锁紧操作，螺钉的端面做了铜垫镶嵌处理，锁紧时不会压伤测微套筒的金属表面，避免损伤量具的外观与刻度层。测微头的测力控制装置也集成在结构内部，校正时的接触测力稳定控制在6-10N区间，和量具实际测量零件时的测力保持一致，避免测力差异带来的校正误差。
