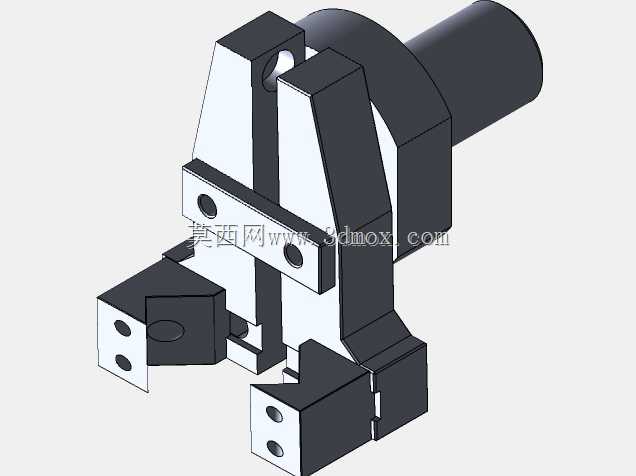

气动三爪拔杆抓斗夹持执行机构

　　这款拔杆抓斗属于自动化生产线末端的气动夹持执行部件，主要应用在3C电子组装、小五金件分拣、细长杆件上下料的工位场景中，适配水平多关节机械手、直线模组滑台的末端安装，可完成直径3-12mm范围内圆柱杆件、带台阶小轴类零件的抓取、移位、插拔装配动作，在通讯连接器插针装配、小型电机轴料转运、笔电散热铜柱压装前的上料工序中适配性较强。从结构设计逻辑来看，该抓斗采用平行三爪定心夹持方案，相较于两爪夹爪，三爪结构对圆柱类工件的对中性更好，夹持时工件不会出现偏斜移位，能保证后续插拔、压装工序的同轴度要求，避免杆件插歪导致的工件报废或工装损伤。夹爪的驱动段集成了标准气缸安装接口，缸体与爪座采用一体式加工结构，减少了分体装配带来的累计公差，

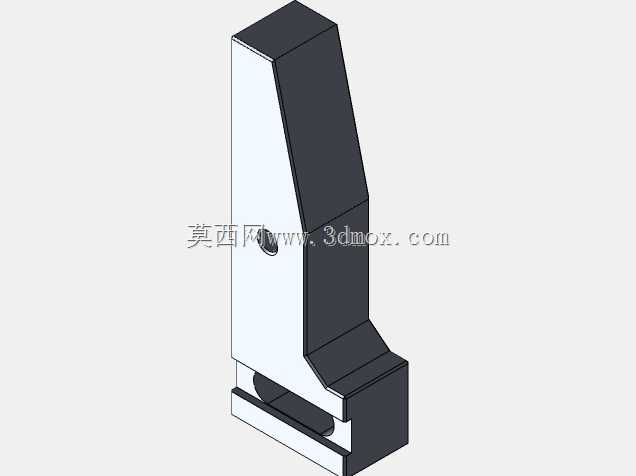

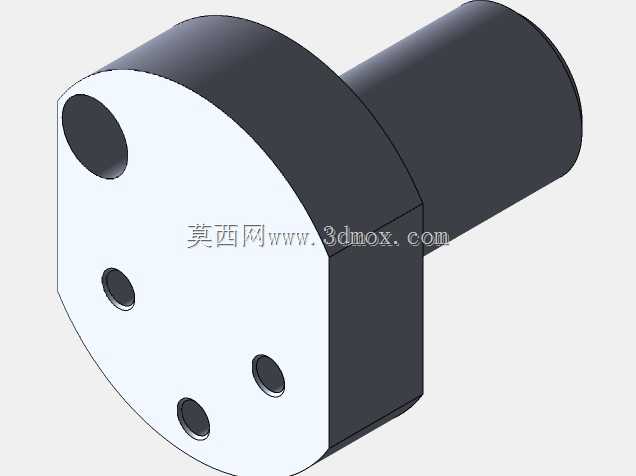

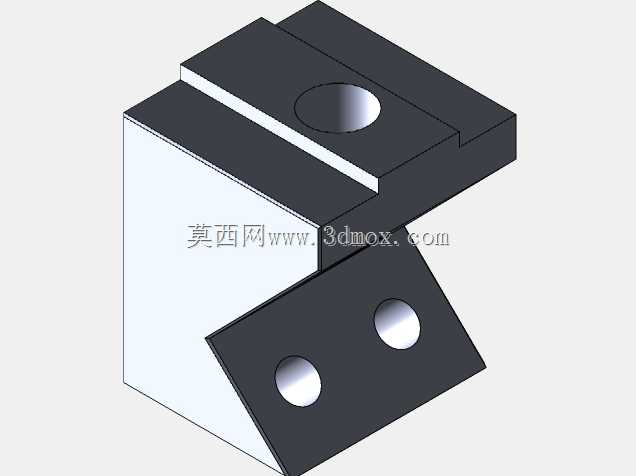

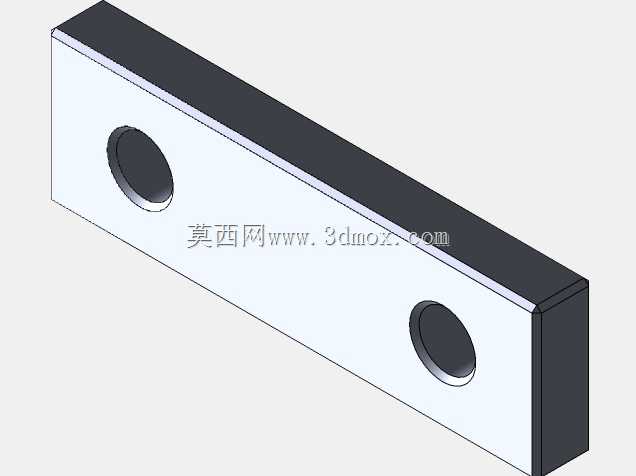

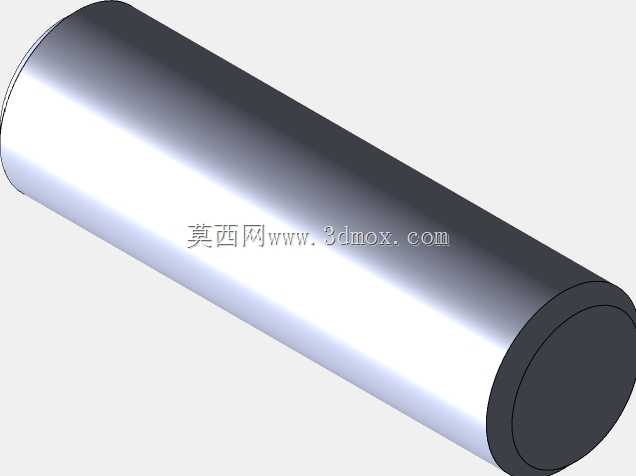

　　爪座上预留的两个定位销孔可直接与末端法兰对位，安装时无需反复调整夹持中心与设备轴的同轴度，能大幅缩短现场调试的时间。夹爪的指端做了可换式设计，指块通过内六角螺丝固定在爪体滑台上，针对不同直径、不同端面形状的杆件，只需更换对应型面的指块即可适配，无需更换整个抓斗本体，能降低产线换型的配件成本。指块的夹持面做了V型开口设计，V型角度为90度，既能适配圆柱面工件的自定心，又能在夹持带扁位的杆件时提供足够的接触面积，避免夹持打滑；指块上预留的两个沉头孔可加装聚氨酯垫片，针对表面易刮花的铝件、铜件或塑料杆件，加装软垫后可避免夹伤工件表面，满足外观件的生产要求。从安装边界尺寸来看，抓斗的主体外径为65mm，总长度（含气缸连接段）为112mm，

　　爪体完全张开时的最大外轮廓直径为82mm，完全闭合时的最小夹持内孔直径为2mm，适配的安装法兰孔距为40mm，安装面的平面度要求控制在0.02mm以内，保证爪体滑动时不会出现卡滞。爪体的滑动副采用了嵌入式钢导轨结构，相较于普通的铝合金滑动面，钢导轨的耐磨性能提升4倍以上，长期往复运动不会出现滑台磨损导致的夹持间隙变大问题，在每分钟30次的高频往复工况下，核心滑动件的使用寿命可达到800万次以上。气路接口采用侧面内螺纹G1/8标准接口，可适配常规6mm外径的气动气管，进气压力范围在0.4-0.6MPa之间，对应单爪的夹持力为15-35N，可根据工件重量调整供气压力，避免夹持力过大导致杆件变形，或夹持力不足导致工件脱落。

　　在实际产线应用中，这款抓斗可搭配磁性开关使用，在爪座的对应位置预留了磁性开关安装槽，可实时检测夹爪的张开、闭合状态，将信号反馈给设备PLC，实现夹料到位、放料完成的信号交互，避免设备空跑或撞机。针对拔杆工序的特殊需求，爪体的开合行程做了针对性优化，单爪的单边行程为8mm，足够避开杆件周边的台阶或邻位工件，在密集排布的料盘取料时不会刮碰相邻零件；爪座的根部做了避空倒角，在工件插入深度较大的拔取场景中，倒角结构可避开安装面的凸台，保证夹爪能贴紧工件根部夹持，避免拔取时杆件受力弯折。整体结构没有多余的外露管线，所有气路都做了内部钻孔处理，外观整洁，在有少量切削液或粉尘的工况下，滑动副的防尘结构可阻挡杂质进入导轨间隙，减少日常维护的频次，日常使用只需每周在导轨注油孔加注少量润滑脂即可保证运行顺畅。
