轻量化镂空长条形枪械护木结构设计

　　这款长条形镂空护木结构，主要适配制式步枪的战术改装场景，在轻武器配件领域属于核心的握持与附件承载部件，日常可用于民用射击运动的枪械改装、战术训练装备配套，也可作为影视道具制作、军事模拟训练器材的结构参考件。从实际使用场景来看，护木安装在枪管外侧，首先要隔绝连续射击后枪管传导的高温，避免射手握持时出现烫伤，同时要为各类战术附件提供稳定的安装基准，包括战术手电、激光指示器、前握把、两脚架等常用配件，都需要依托护木上的安装位实现固定，因此结构刚性与安装精度是设计时的核心考量指标。

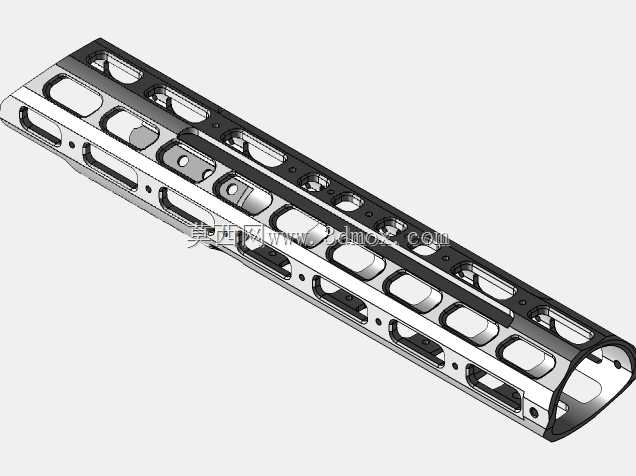

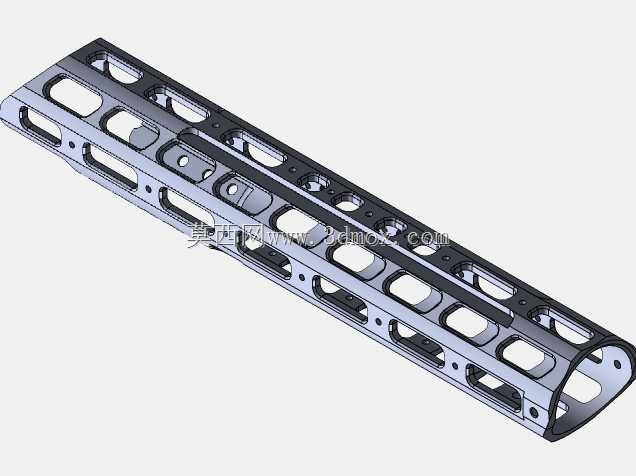

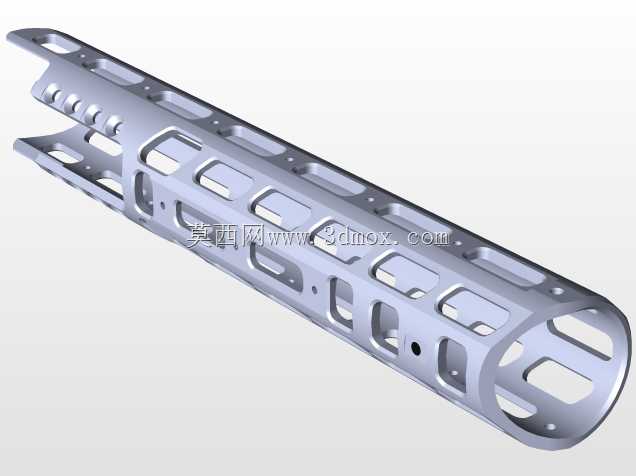

　　设计阶段首先围绕减重需求做了拓扑优化，整体采用长筒式半包络结构，沿轴向均匀排布多组长圆形镂空孔，在保证整体抗弯、抗扭刚性的前提下，尽可能削减非受力区域的材料余量，相比同尺寸实心护木重量降低近40%，能有效降低枪械前端的配重，提升据枪时的平衡性，减少长时间持枪的疲劳感。护木的内壁做了阶梯式限位结构，安装时可与枪管节套、机匣前端的定位面精准贴合，径向预留了均匀的散热间隙，连续射击时枪管周围的空气可通过镂空槽形成对流，快速带走枪管表面的热量，避免热量堆积影响枪管寿命与射击精度。

　　从安装边界来看，护木整体为等截面长筒结构，尾端设置有与机匣配合的定位卡槽，配合快拆式锁紧结构可实现无工具快速拆装，护木外侧沿周向、轴向预留了标准的皮卡汀尼导轨安装位，可根据使用需求在不同位置加装附件，所有安装孔位均做了沉头处理，固定螺丝安装后不会突出护木表面，避免握持时出现硌手的问题，也能防止勾挂衣物、装具影响战术动作。护木的前端做了圆弧收边处理，边缘全部做了R0.8的倒角去毛刺，既提升了握持的舒适度，也能避免尖锐边角在操作过程中造成划伤。

　　结构细节上，护木的镂空孔之间的连接筋做了等宽设计，筋条厚度经过受力仿真验证，在承受150N垂直握持力、50N附件挂载拉力的工况下，最大形变量不超过0.1mm，完全满足实际使用的刚性要求，不会因为挂载重型附件出现形变导致附件移位、影响瞄准精度的问题。内壁靠近枪管的位置设置有多个隔热垫安装槽，可加装耐高温隔热衬层，进一步阻隔枪管热量向护木外表面传导，即使连续射击3个弹匣后，护木外表面的温度也能控制在可握持的范围内。护木外表面做了细微的防滑纹理处理，即使在戴手套、手部有汗渍的情况下也能稳定握持，不会出现打滑的问题。

　　在建模过程中，所有配合面均按照公差要求做了尺寸补偿，与机匣配合的定位面公差控制在±0.02mm，保证安装后护木与枪管的同轴度，避免护木与枪管接触产生共振影响射击精度。所有镂空结构的转角处均做了圆角过渡，避免应力集中导致结构在受到冲击时出现开裂，整体结构可适配铝合金一体铣削加工，也可用于高强度聚合物注塑成型的结构参考，不同加工工艺下仅需调整局部壁厚即可满足强度要求。
