六角外螺纹直通式管路连接接头结构

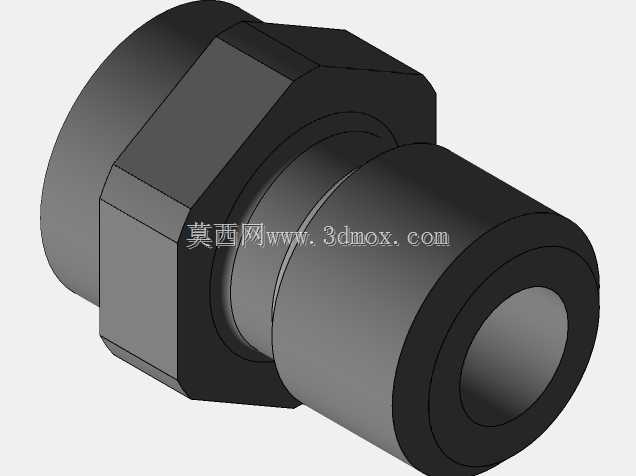

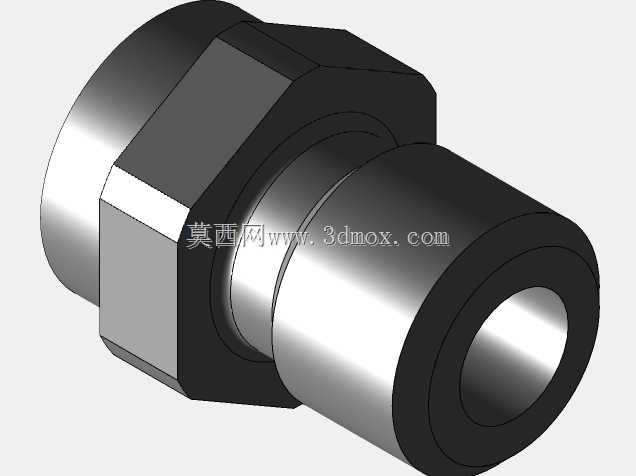

　　这款六角结构的直通连接件，在流体输送管路、小型气动回路、低压液压支路里是非常常见的基础配件，日常做设备气路改造、小型液压站布管、民用供水支路改造的时候，经常会用到这类结构的零件。从结构设计来看，中间的六角台是专门预留的扳手夹持位，做安装紧固的时候，普通开口扳手或者活动扳手可以完全卡合在六角平面上，不会出现打滑的问题，相比外圆滚花的结构，六角夹持位能承受更大的拧紧力矩，在需要保证密封性能的连接场景里，能提供足够的锁紧力，避免管路带压运行的时候出现松脱泄漏。一端的外螺纹结构是用来和带内螺纹的阀块、设备接口直接旋合，螺纹的公差设计按照普通密封管螺纹的常规配合精度来做，实际装配的时候配合生料带或者密封胶就能实现可靠的静密封，

　　不需要额外加装密封垫片就能满足低压工况的密封要求；另一端的光孔承插结构，是用来对接硬塑管路或者金属毛细管，装配的时候把管路插入承插孔之后，配合卡套或者压紧环就能完成管路的固定，不需要对管路端部做额外的扩口或者翻边处理，能大幅降低现场装配的工序复杂度。做三维建模的时候，这类零件的建模逻辑其实很清晰，先做整体的同轴回转体基础特征，把两端的内外径、中间段的外径尺寸先确定下来，再通过拉伸切除做出六角夹持位的六个平面，六角的对边尺寸要严格遵循标准紧固件的对边尺寸规范，不能随意设计尺寸，否则现场安装的时候会出现扳手卡不进去的问题，很多新手建模的时候容易在这里出错，把六角对边做的过大或者过小，导致加工出来的零件没有合适的扳手可以用。

　　然后再做端部的螺纹特征，这里要注意螺纹收尾的退刀槽尺寸，退刀槽的宽度和深度要符合螺纹加工的工艺要求，要是退刀槽设计的太窄，车削螺纹的时候刀具没法正常退出，会在螺纹尾部产生乱牙的问题，直接影响螺纹的旋合性能。从安装边界来看，这类直通接头的整体轴向长度比较短，六角台的最大外径是整个零件的最大外轮廓尺寸，做管路布局的时候，只要预留出扳手转动的空间就可以完成安装，不需要太大的操作空间，在设备内部管路排布比较紧凑的位置，这类短尺寸的直通接头比长结构的接头适配性更好。实际使用的时候，这类接头的适用工况压力一般不超过1.6MPa，适用的介质包括压缩空气、常温清水、低压液压油，不适合用在高温蒸汽或者强腐蚀介质的管路里，

　　因为零件本身的材质一般选用304不锈钢或者镀锌碳钢，没有做特殊的防腐处理，强腐蚀介质会快速侵蚀螺纹和密封面，导致接头提前失效。另外在做结构设计的时候，两端的同轴度公差要控制在0.05mm以内，要是同轴度偏差太大，装配之后管路会出现偏斜，长期带压运行的时候，偏斜位置会产生额外的应力集中，很容易出现管路断裂或者接头螺纹滑牙的问题。很多刚入行的结构工程师在选这类接头的时候，经常只看通径和螺纹尺寸，忽略六角对边和整体长度的尺寸，导致装配的时候和周边的零件产生干涉，最后不得不重新选型，耽误项目进度，所以在建模或者选型的时候，一定要把接头的最大外轮廓尺寸、安装需要的扳手空间都考虑进去，提前在装配体里做干涉检查，避免后期装配出现问题。这类零件的结构虽然简单，但是在整个管路系统里的作用很关键，一旦接头出现松脱或者泄漏，轻则导致管路失压，设备无法正常运行，重则会出现介质喷溅的安全隐患，所以不管是建模还是加工，各个尺寸的公差都要严格控制，尤其是密封面的粗糙度，要达到1.6以上，才能保证密封的可靠性。
