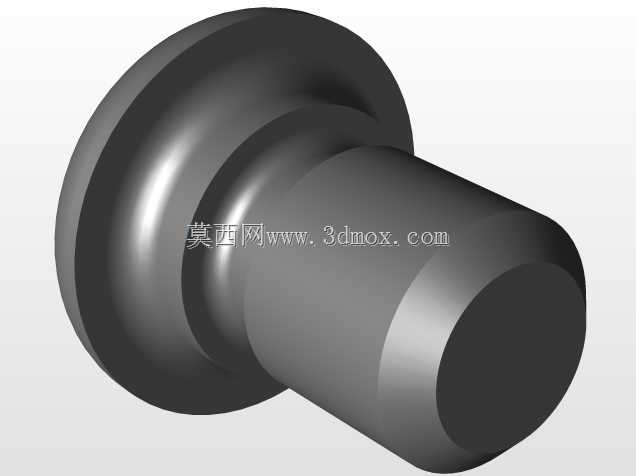

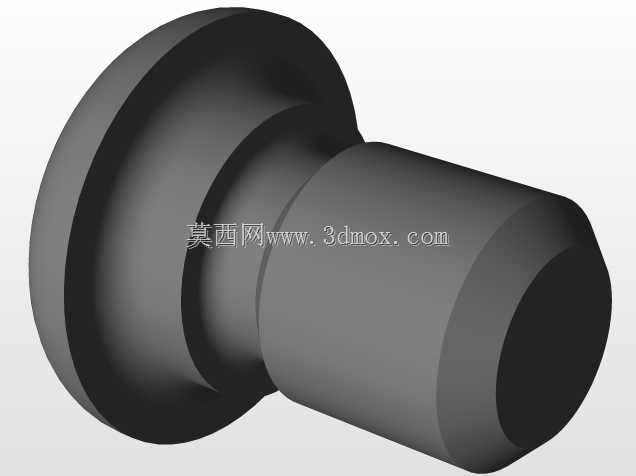

带法兰盘定位结构的圆柱限位插销

　　这类带法兰盘的圆柱插销，在通讯设备装配、小型机电产品组配场景里应用十分普遍，日常做结构设计时经常会碰到需要快速定位、可拆卸限位的连接位，这类插销就是适配这类需求的常用连接件。从结构功能上看，它的大直径法兰盘是核心的限位结构，安装时法兰端面直接贴合安装基座的表面，不需要额外加装轴用挡圈或者端盖就能实现轴向定位，能直接限制插销的插入深度，避免销体过度穿入安装孔损伤另一侧的元器件，在通讯类产品的壳体拼接、模块快装结构里，这种设计能大幅减少装配时的对位调整时间，工人不需要反复测量插入深度，只要把销体插到底让法兰贴实基面就完成定位，装配效率比普通光面圆柱销高不少。

　　设计这类插销的时候，首先要匹配安装孔的公差配合，销体的圆柱段一般采用h6或者m6的公差带，根据连接场景的松紧需求选择：如果是需要经常拆卸的快换结构，就选间隙稍大的配合，插拔顺畅不会卡滞；如果是需要长期固定定位的结构，就选稍紧的过渡配合，装配后不会因为设备运行的振动出现松脱。法兰盘的直径设计要比销体直径大30%到50%，厚度根据销体的承载剪切力来核算，一般法兰厚度不小于销体直径的五分之一，避免受侧向冲击力的时候法兰根部出现断裂。销体的末端做了微小的倒角处理，不是尖锐的直角，这个细节是为了装配时能顺利导入安装孔，即使孔位有微小的对位偏差，倒角的导向面也能引导销体顺利穿入，不会刮伤安装孔的内壁镀层，在通讯设备这类对外观和安装防护有要求的产品里，这个倒角的角度一般控制在15度到20度，既保证导向性，又不会因为倒角过大减少销体的有效配合长度。

　　从安装边界来看，这类插销的安装基座需要预留和法兰直径匹配的沉台吗？其实多数场景下不需要，法兰直接贴合在安装件的外表面即可，安装孔的深度要比销体的圆柱段长度深0.5mm到1mm，避免销体插到底之后末端顶到孔底，导致法兰端面和基面出现缝隙，影响定位精度。如果是用在有振动的工况下，比如便携通讯设备的卡扣连接位，可以在法兰和基面之间加装薄的橡胶减震垫，这时候设计时就要提前预留减震垫的压缩量，把销体圆柱段的长度适当增加，保证减震垫被压缩到设计厚度时，销体的插入深度依然满足配合要求。

　　实际选型的时候还要注意，这类插销的剪切载荷是核心参数，要根据连接位需要承受的最大侧向力核算销体的直径，不能只看安装孔的大小随便选，比如通讯设备里的电池仓快拆结构，插销需要承受电池晃动带来的冲击力，销体直径如果选小了，多次插拔或者受冲击后容易出现弯曲变形，导致拆卸卡顿甚至无法拔出。另外法兰和销体的衔接位置做了圆角过渡，不是直角衔接，这个圆角是为了减少应力集中，因为插销受剪切力的时候，最大应力就出现在法兰和销体的连接根部，直角衔接的话应力集中系数很高，反复受力后容易在根部出现裂纹，做R0.5到R1的圆角过渡，能大幅提升这个位置的疲劳强度，延长插销的使用寿命。

　　在三维建模的时候，这个插销的结构虽然简单，但细节不能省略，比如末端的倒角、根部的过渡圆角、法兰端面的平面度要求，这些细节如果在建模时忽略，后续出工程图或者做装配仿真的时候就会出现偏差，比如仿真装配时销体无法顺利导入孔位，或者应力分析时根部应力结果和实际情况偏差过大。建模时可以先绘制销体和法兰的回转截面，通过回转特征生成主体结构，再单独处理末端倒角和根部圆角，最后检查各段的同轴度，因为这类回转类零件的同轴度直接影响装配后的顺畅度，如果销体和法兰不同轴，装配后法兰会出现偏斜，和基面贴合不严，影响定位精度。

　　这类插销和普通的开口销、圆锥销不同，它不需要配合其他锁紧件就能独立完成定位和限位，零件数量少，装配工序简单，非常适合现在消费类通讯产品追求快速装配、减少零件数量的设计趋势，在很多手持通讯设备、小型通讯基站的快拆结构里，都能看到这类结构的应用，有时候根据安装空间的限制，还会在法兰盘上增加一个小的通孔，用来挂装防丢绳，避免拆卸的时候插销掉落遗失，不过这个结构属于可选的拓展结构，核心的法兰加圆柱销的主体结构是通用的，能适配大部分的定位连接场景。
