带法兰安装座的锥筒式连接构件

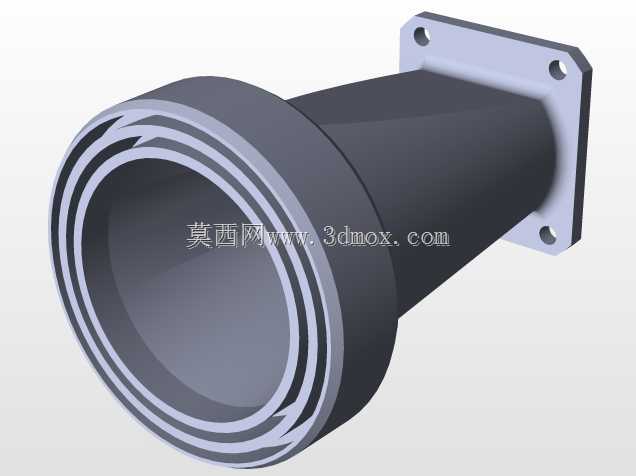

　　该构件属于管路系统中的刚性连接部件，主要应用在需要单侧固定、管路通径渐变的流体输送或线缆防护场景中，常见于工业设备的气路排布、液压管路终端固定、通讯基站线缆穿仓防护等工况，承担介质导流、结构支撑、安装定位的多重作用。从结构设计来看，构件整体采用一端法兰固定、一端承插对接的形式，法兰端为方形切角结构，四个角位预留通孔安装位，安装时可通过螺栓穿过通孔将整个构件固定在设备舱壁或安装面板上，方形法兰的切角设计能够规避安装位边角的干涉问题，相比圆形法兰在方形安装面的贴合度更高，螺栓锁紧后的受力分布更均匀，不会出现局部应力集中导致的法兰变形。构件主体为锥度过渡的筒身结构，从法兰端向对接端通径逐步扩大，

　　这种渐变通径的设计一方面能够降低介质在管路变径位置的湍流损耗，减少气蚀或流阻带来的效率损失，另一方面锥筒结构的刚性优于等径直筒，在承受侧向载荷时的抗形变能力更强，能够适配存在小幅振动的安装工况，避免长期振动导致的连接松动。对接端采用多层环形槽结构，槽位沿筒口端面轴向排布，安装配套的密封圈后能够实现多道密封，相比单道密封结构，多层环形槽的密封冗余度更高，即使其中一道密封圈出现老化或损伤，剩余密封结构仍能维持密封性能，适配带压输送的工况需求，同时环形槽的侧壁能够对密封圈形成径向限位，避免安装过程中密封圈移位导致的密封失效。从安装边界来看，法兰端的安装孔位间距需匹配安装面板的预留孔位，安装时法兰贴合面需保证平面度公差在0.1mm以内，

　　避免贴合间隙导致的密封泄漏或安装应力；筒身的锥度设计需保证与对接管路的同轴度公差控制在0.2mm以内，避免对接后出现偏心导致的密封圈偏磨；对接端的环形槽尺寸需与配套密封圈的线径匹配，槽深控制在密封圈线径的70%-80%，保证锁紧后密封圈有足够的压缩量实现密封。在实际选型应用中，该构件可根据输送介质的特性选择对应材质，输送常规压缩空气时可采用铝合金材质降低整体重量，输送液压油或腐蚀性介质时可采用不锈钢材质提升耐腐蚀性，法兰安装面可根据需求增加密封垫槽，进一步提升端面密封性能。建模过程中需重点关注锥筒与法兰的过渡圆角设计，过渡位置采用R3-R5的圆角过渡，避免直角过渡导致的应力集中，提升构件的抗疲劳强度；安装孔位需做沉孔处理，

　　保证螺栓锁紧后螺栓头不突出法兰表面，避免与周边构件产生干涉；对接端的环形槽边缘需做0.2mm的倒角处理，避免安装密封圈时割伤密封圈表面，影响密封寿命。该构件的结构形式兼顾了安装便捷性与使用可靠性，在各类需要侧装固定的变径管路场景中都有较高的适配性，建模时的公差预留、结构细节处理都直接影响后续实际加工装配的可行性与使用中的稳定性。
