叉型铰接连接支座结构三维设计

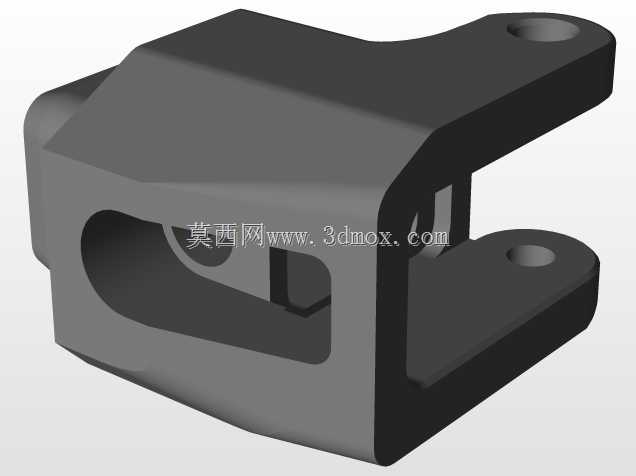

　　该叉型铰接支座属于机械传动与支撑系统中的常用连接件，主要应用于需要实现铰接摆动、载荷传递的工装夹具、工程机械连杆组、自动化设备执行端连接部位，可在两个相对运动的构件之间传递径向载荷与小幅摆动扭矩，同时补偿连接副之间的少量安装错位，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，主体采用一体式铸造后机加工的成型思路，整体为箱型镂空结构，在保证整体结构刚度的前提下尽可能削减非受力区域的材料余量，降低零件自身重量，镂空区域同时可作为装配时的操作空间，方便销轴的穿装与锁止件的安装操作。零件一端为双叉耳结构，两个耳板上同轴加工有销轴安装孔，孔位端面预留有平垫与卡簧的安装沉位，可保证销轴装配后不会出现轴向窜动，

　　双叉耳的开口宽度根据配套连接的杆件端部厚度设计，装配后两侧间隙控制在0.1-0.2mm之间，既不会出现卡滞也不会产生过大的横向窜动。零件另一端为单耳板结构，同样设置销轴安装孔，用于与固定侧构件连接，单耳板与主体箱型结构之间做了大圆角过渡处理，可有效分散载荷传递路径上的应力集中，避免交变载荷下过渡位置出现疲劳断裂。从安装边界来看，双叉耳侧的销轴孔中心到单耳板侧销轴孔中心的中心距为核心安装尺寸，设计时需严格控制两孔的平行度公差，保证铰接摆动时不会出现别劲现象；零件主体的外轮廓尺寸需匹配安装空间的避让要求，镂空区域的最小壁厚根据额定承载载荷计算得出，保证在1.5倍额定载荷下不会出现塑性变形。实际应用中，该类支座常搭配圆柱销轴、

　　自润滑衬套使用，衬套压装在耳板的销轴孔内，可降低铰接转动时的磨损量，延长零件使用寿命，维护时仅需更换衬套即可，无需更换整个支座，降低运维成本。设计过程中对所有棱边都做了倒角处理，避免装配时划伤操作人员，同时去除机加工产生的毛刺，耳板孔位的粗糙度要求控制在Ra1.6以内，保证衬套压装时的贴合度，主体非配合面的粗糙度要求为Ra6.3，满足一般涂装或氧化处理的表面要求。该结构的受力路径清晰，载荷从单耳板传入后，通过箱型主体的侧壁分散传递到两个叉耳板上，再通过销轴传递到对接构件，整体受力均匀，没有明显的应力薄弱点，适合在中等载荷的铰接工况下使用，可适配多种需要摆动连接的机械场景，比如连杆机构的中间支撑、气动元件的端部连接、工装夹具的压紧臂铰接位等，在不同场景下仅需调整孔位直径、中心距和耳板厚度即可快速衍生出适配型号，具备较强的通用化改造潜力。
