乙烯基切割机压纸送辊夹持组件结构

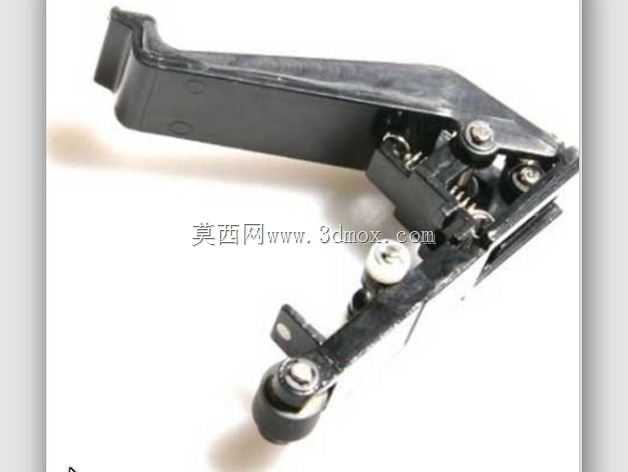

　　在广告加工、图文喷绘、标识制作的车间现场，乙烯基切割机也就是常说的刻字机、绘图切割一体机，是日常加工不干胶、即时贴、反光膜、热转印膜的核心设备，这类设备走纸精度直接决定了异形轮廓切割、套色刻字的成品合格率，而压纸送辊的夹持组件，正是保障介质走料不偏移、不打滑、不跑偏的核心执行部件。很多服役超过三四年的进口刻字机，尤其是COPAM系列的中幅面机型，原厂压纸辊的橡胶轮面会因为长期压合、接触背胶残留出现老化开裂、轮面失圆、弹簧弹力衰减的问题，直接导致走纸时介质单侧打滑，长幅面加工时累计误差超过2mm，根本无法满足套色加工的精度要求，而原厂配件采购周期长、适配成本高，很多加工门店都会选择自行测绘替换这类易损组件。

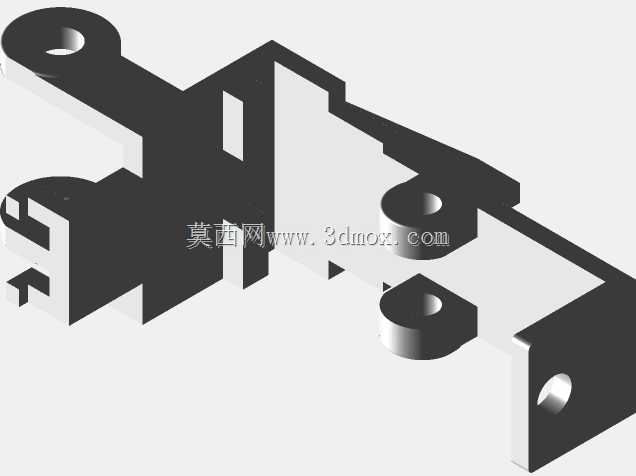

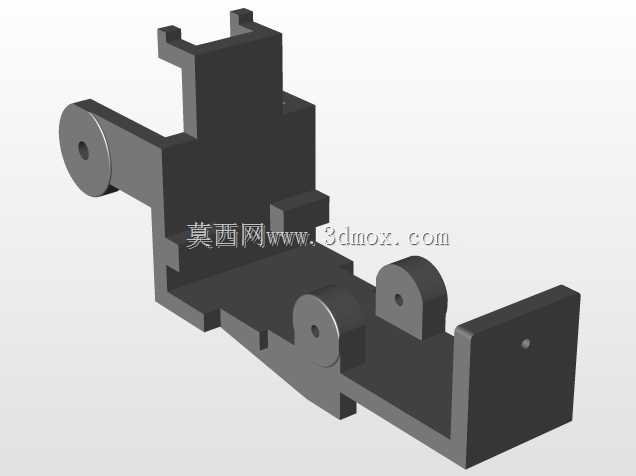

　　这套夹持组件的设计完全围绕现有设备的安装边界做适配，整体采用悬臂式压合结构，主体支撑件为弯折成型的钣金支架，支架的安装孔位完全匹配原机压纸杆的卡槽尺寸，不需要对原机做任何打孔、打磨改造，直接卡入原机的压纸横梁滑槽即可完成固定，安装时只需要扳动原机的压纸抬升扳手，就能把组件卡入对应位置，整个更换过程不超过十分钟，完全适合车间一线操作人员自行更换，不需要专业维修人员上门操作。组件的压合执行端采用带轴承的滚轮结构，滚轮轮面采用邵氏硬度45度的耐磨橡胶材质，既保证压合时和介质表面有足够的摩擦力，又不会因为硬度过高压伤介质表面的覆膜层，滚轮内部嵌装了微型深沟球轴承，转动时的径向跳动控制在0.1mm以内，避免走纸时出现周期性的送料顿挫。

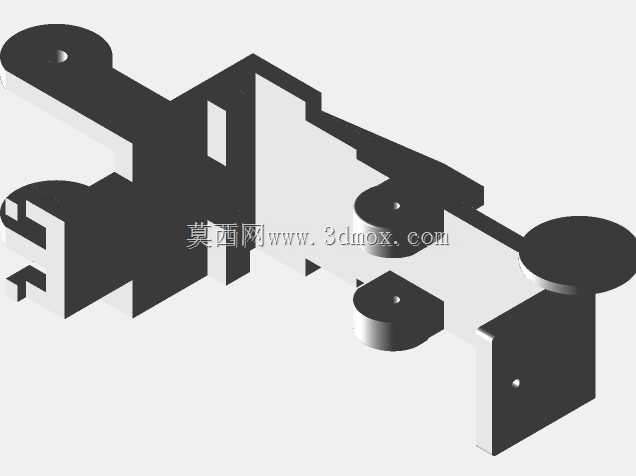

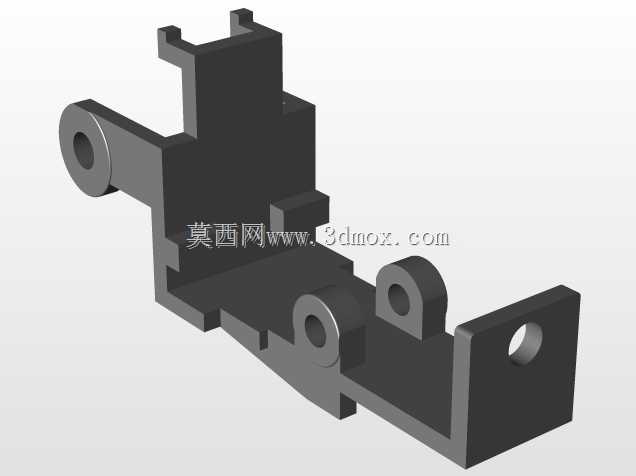

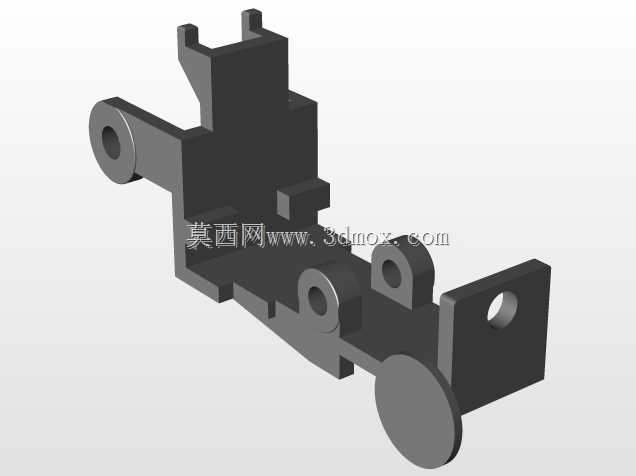

　　设计时特意做了多版本的结构预留，针对不同用户的加工场景，提供了带预钻孔位的支架版本，方便用户根据自己常用的介质厚度自行调整弹簧的预紧力：加工薄型即时贴时可以把弹簧挂在靠近转轴的孔位，减小压合力避免薄纸被压出折痕；加工厚型反光膜、车贴材料时可以把弹簧挂在远离转轴的孔位，增大压合力保证厚介质走纸不打滑。支架上多余的工艺凸台都做了简化处理，用户拿到模型后可以根据自己的3D打印或者机加工条件，直接切除不需要的预留结构，不需要重新建模调整。组件的转轴部位采用和原机一致的销钉固定结构，销钉孔的公差带取H7，既保证销钉可以顺利穿入，又不会出现转轴旷量导致的压合歪斜。

　　从实际使用的场景来看，这类替换组件主要面向中小广告加工门店的设备应急维修，不需要等待原厂配件的漫长货期，只要有桌面级FDM3D打印机，就能用耐磨PETG材料快速打印出支架结构，搭配标准件弹簧、轴承、橡胶轮就能组装出可用的替换件，临时解决设备故障保障生产进度。组件的整体外轮廓完全避让原机的走纸通道，安装后不会和原机的刻字刀架、介质检测传感器产生运动干涉，压纸轮的下压行程和原机完全一致，抬升状态下滚轮和走纸平台的间隙保持在5mm，足够容纳最厚的喷砂膜、反光膜材料通过，下压状态下滚轮和走纸辊的接触线压合均匀，不会出现单侧压力过大导致的介质走斜问题。

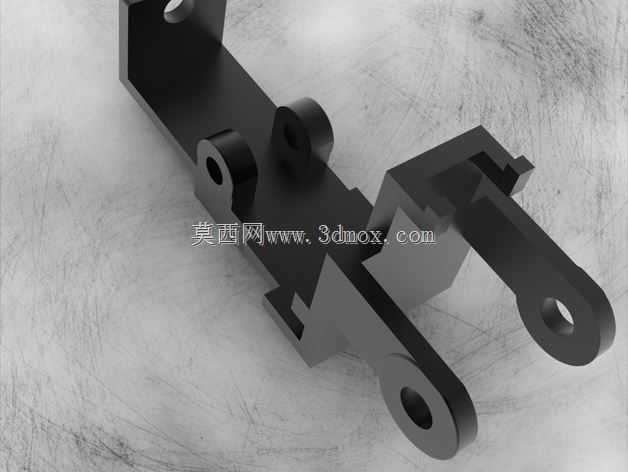

　　设计过程中特意规避了原机配件的易损缺陷，把原机支架上容易断裂的弯折部位做了圆角加厚处理，加厚后的支架抗弯强度比原厂冲压件提升40%以上，不会因为频繁扳动压纸扳手出现支架断裂的问题；弹簧的挂接部位做了翻边处理，避免弹簧长期受力出现滑脱；滚轮的安装轴做了防转卡槽设计，避免滚轮转动时轴跟转磨损支架孔位。整个组件的所有配合尺寸都经过实际装机验证，安装后不需要额外调整校准，就能达到原机的走纸精度要求，短幅面加工误差控制在0.3mm以内，三米长幅面加工的累计误差不超过1mm，完全满足日常广告加工的精度需求。
