小型卧式多轴原木开料锯设备结构

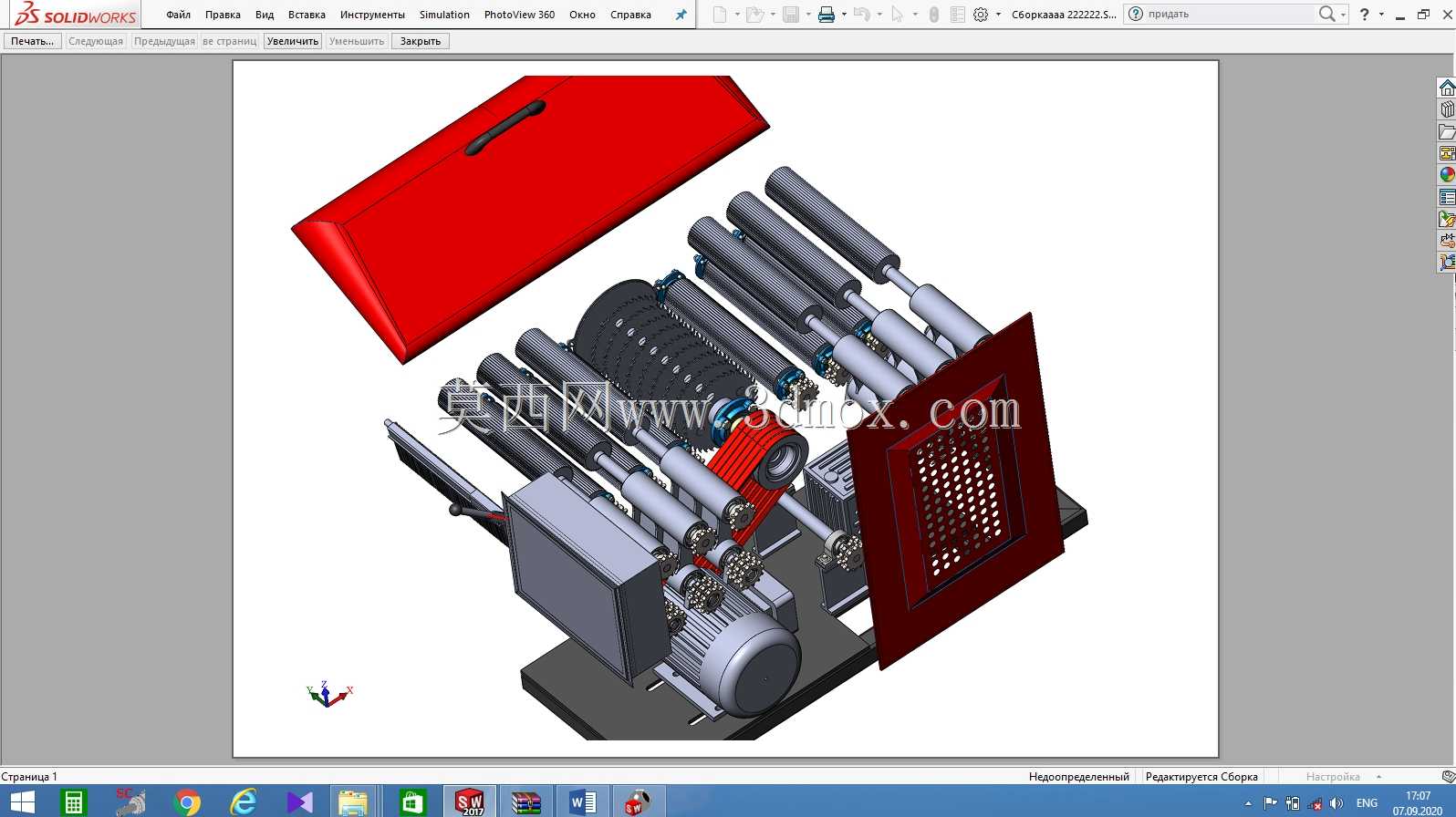

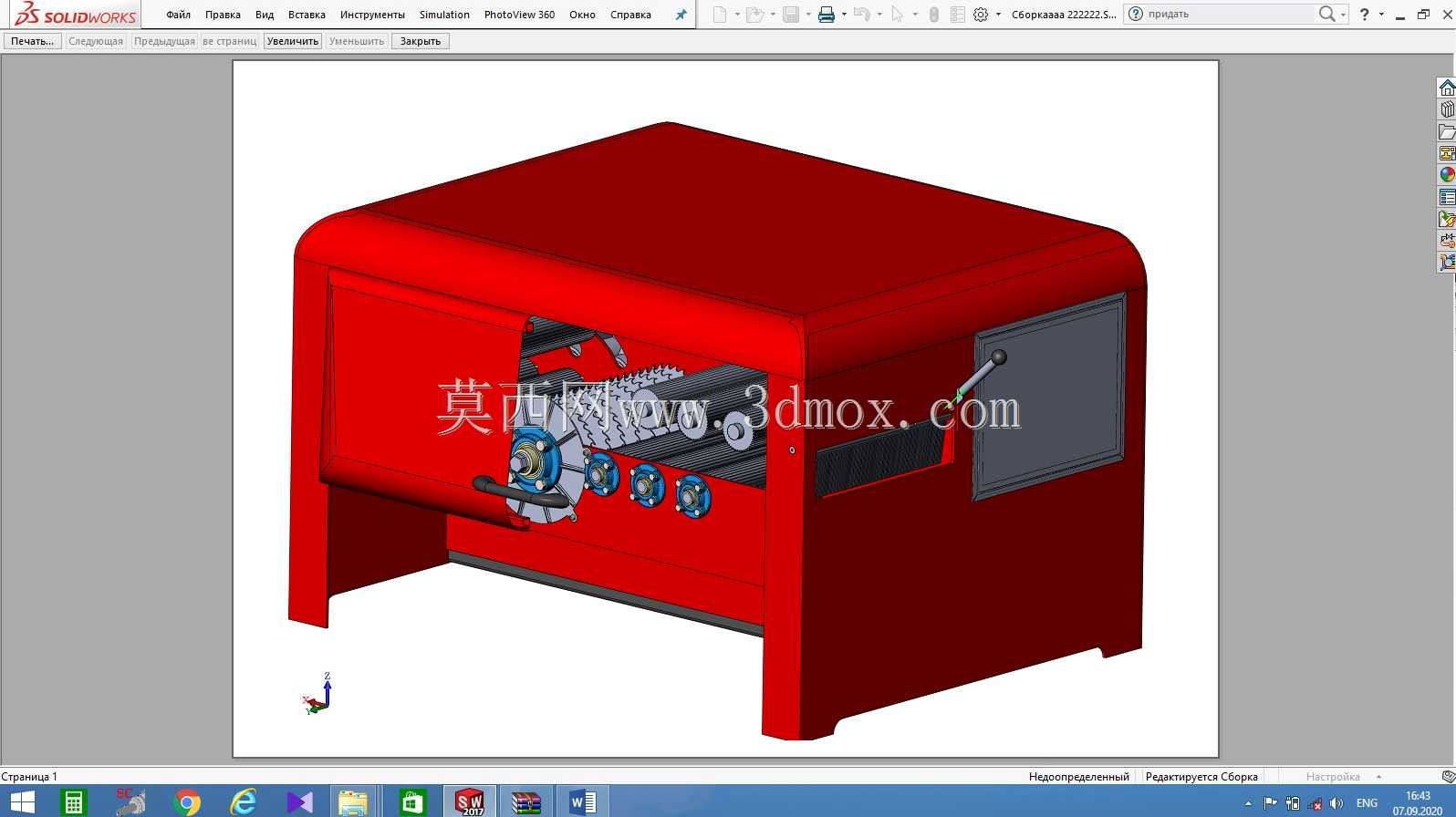

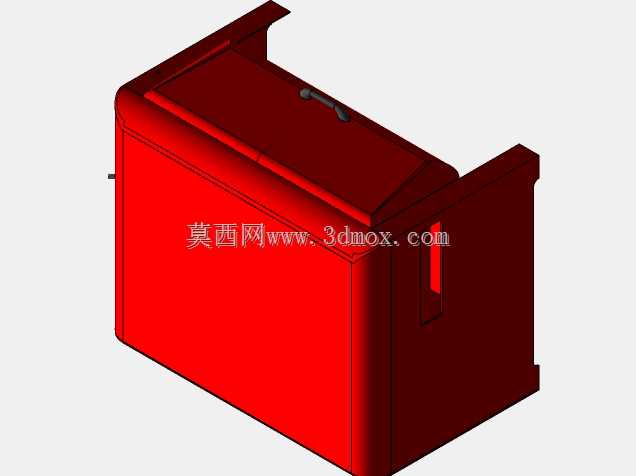

　　这款多轴锯切设备主要面向小型木材加工场景，适配家具厂备料、木方加工厂批量开料、建筑木方定尺裁切等作业需求，可一次性完成原木或方料的多片分切，相比传统单片锯能大幅减少反复送料的辅助工时，提升窄料批量加工的一致性。从结构布局来看，设备采用整体封闭式焊接机架，外部覆盖圆弧过渡的薄钢板护罩，既可以阻挡锯切过程中飞溅的木屑与碎料，避免操作人员被高速飞出的杂物碰伤，也能降低锯切作业产生的噪音向外扩散，护罩侧面设置可开合的检修门，搭配侧边手摇操作手柄，日常更换锯片、调整导轮位置时不需要完全拆解外罩，单人即可完成常规维护操作。设备内部核心的锯切轴组采用平行排布设计，多根锯轴通过带轮联动，由单台主电机提供动力，

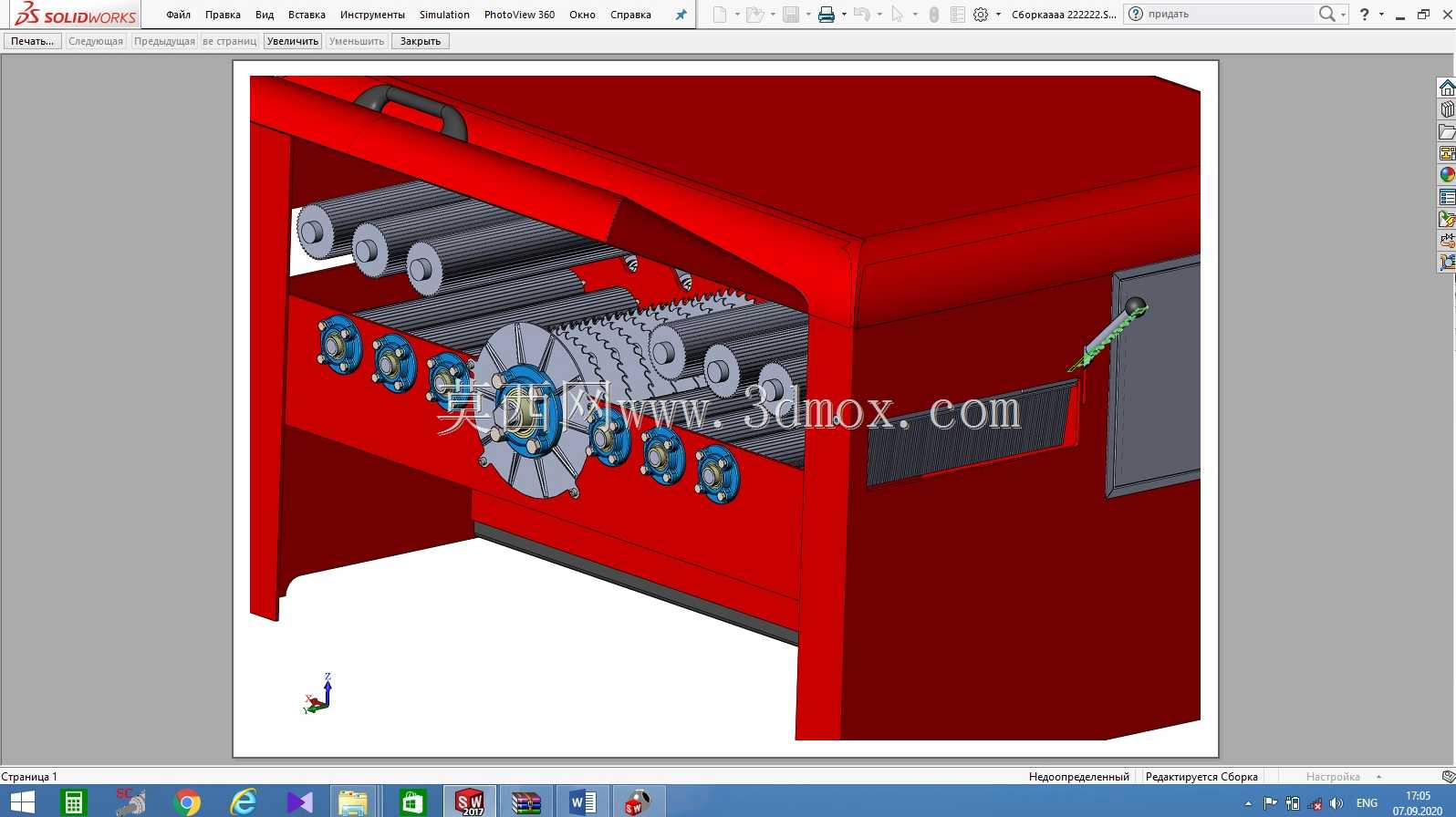

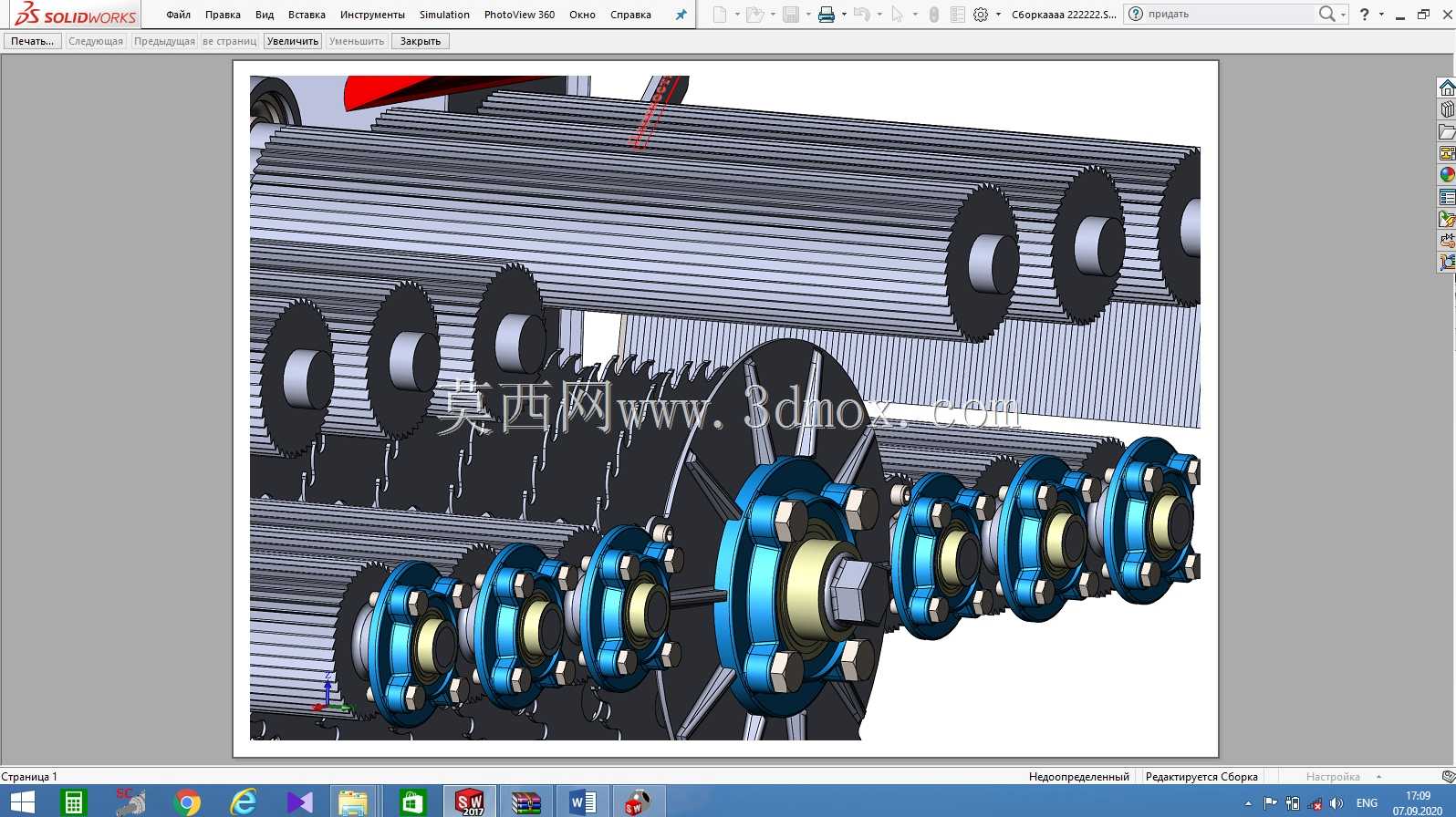

　　每根锯轴上可根据加工需求安装不同间距的圆锯片，送料通道内设置多组可调式压料辊，木料送入时压料辊会自动贴合木料上表面，配合底部的送料履带将木料匀速推向锯片组，避免锯切过程中木料跳动导致的锯路偏移、切面不平整问题。从安装边界来看，设备整体采用卧式落地结构，底部四个支撑脚直接固定在硬化车间地面即可，不需要额外做混凝土预埋基础，整体占地宽度在1.2米左右，长度约1.8米，高度不超过1.4米，适合层高较低的小型加工车间摆放，进料端和出料端各预留1米左右的操作空间就能满足上下料作业需求，不需要占用过大的车间面积。设计过程中重点考虑了锯切精度的保持性，锯轴安装座采用整体铸铁加工，和机架之间通过定位销精准固定，

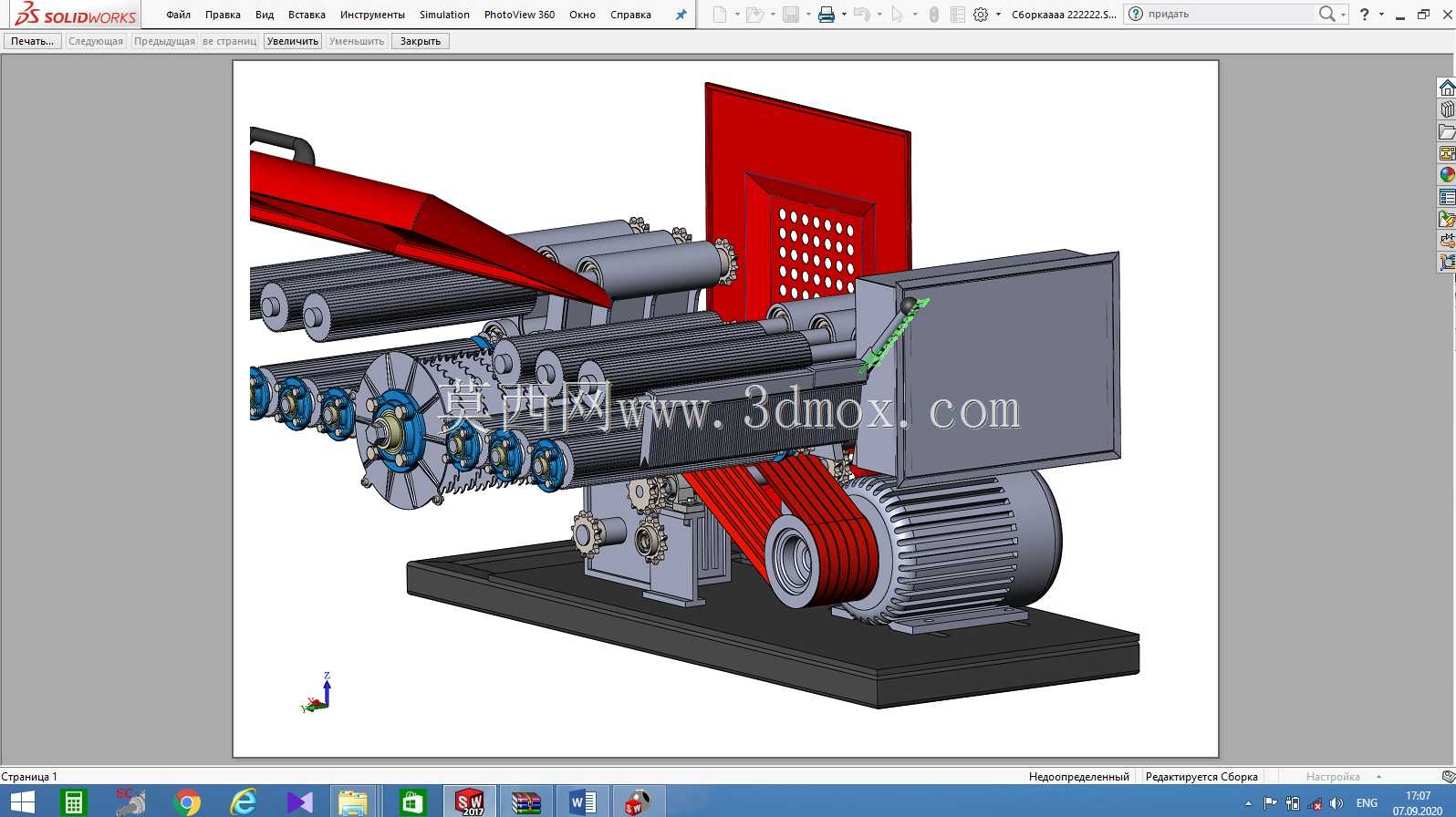

　　长期承受锯切交变载荷也不会出现位置偏移，锯片的内侧设置有导向靠板，每片锯片对应的靠板位置可单独微调，能补偿锯片磨损带来的间隙误差，保证分切后的每片木料厚度公差控制在0.5毫米以内，减少后续压刨工序的加工余量。设备的传动带轮全部设置在护罩内部的侧边腔体内，和锯切腔完全隔开，木屑不会进入传动区域造成带轮磨损、皮带打滑，日常只需要定期打开侧边的传动腔护盖检查皮带张紧度即可，维护点集中，不需要在设备多个位置拆解检查。针对锯切过程中的排屑需求，设备底部设置有倾斜的落屑导板，锯切产生的木屑会顺着导板滑向设备底部的排屑口，用户可直接在排屑口位置放置集料箱，或者外接工业吸尘管道，不需要人工频繁清理设备内部的积屑，避免积屑卡滞送料辊影响正常送料。

　　操作端的手柄分别对应压料辊间隙调整、进料速度微调功能，所有操作件都集中在设备出料侧的同一侧，操作人员站在侧边即可完成所有参数调整，不需要绕设备走动，单人就能完成整台设备的操作，适配小型加工厂人员配置少的作业特点。设备的护罩边角全部做了圆弧倒钝处理，没有尖锐的外凸棱角，避免车间内转运木料时人员磕碰受伤，外露的转动部件全部设置有防护挡板，符合木工加工设备的安全防护要求。在锯轴的轴承选型上，采用带密封的深沟球轴承，可抵御锯切过程中产生的粉尘侵入，延长轴承的更换周期，轴承座位置预留有注油孔，日常保养时不需要拆解轴承座，直接通过注油枪加注润滑脂即可完成维护，降低设备的停机保养时间。
