6s规格贴片式陶瓷电容器三维结构模型

　　在消费电子、通讯终端、工业控制板卡的SMT产线设计环节，无源器件的三维建模精度直接决定了PCB布局阶段的干涉校验可靠性，这款6s规格贴片电容的三维模型，完全围绕实际量产器件的真实结构搭建，可直接导入各类EDA辅助设计工具、结构校验软件中完成装配前的虚拟验证。从实际应用场景来看，这类小尺寸贴片电容广泛分布在手机主板、智能穿戴设备内部电路板、通讯模块的电源滤波回路、信号去耦通道中，承担着滤除电源纹波、稳定芯片供电电压、阻隔直流分量传递交流信号的核心作用，是所有表面贴装工艺电路板上用量最大的被动元件之一，单块智能手机主板上这类小尺寸电容的用量往往超过数百颗，任何一颗的尺寸建模偏差，都可能导致SMT贴装阶段出现吸嘴取料偏移、回流焊后立碑、相邻元件干涉短路等批量生产问题。

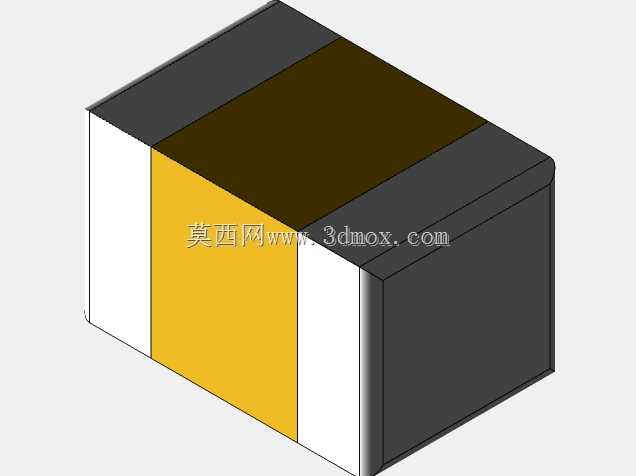

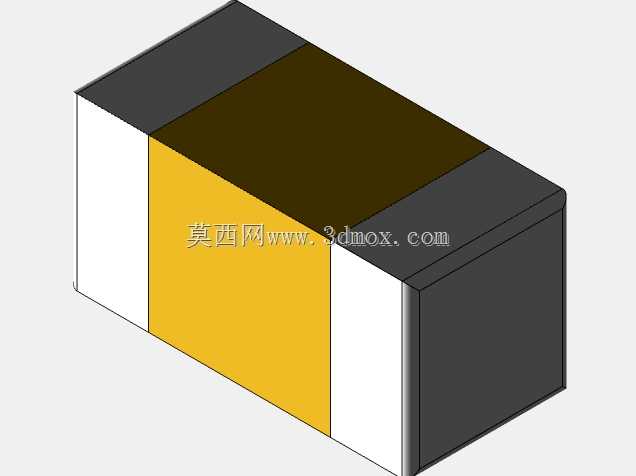

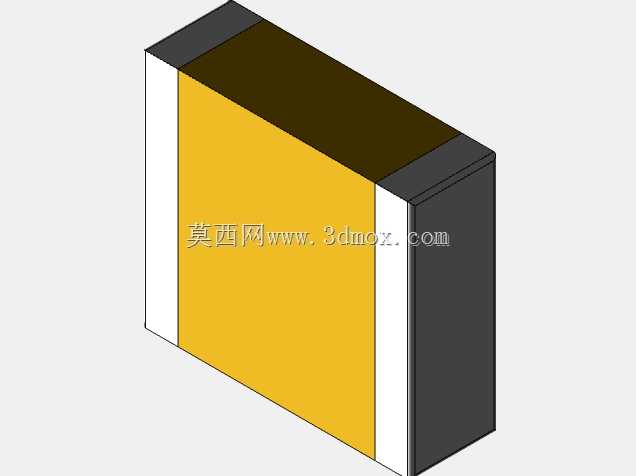

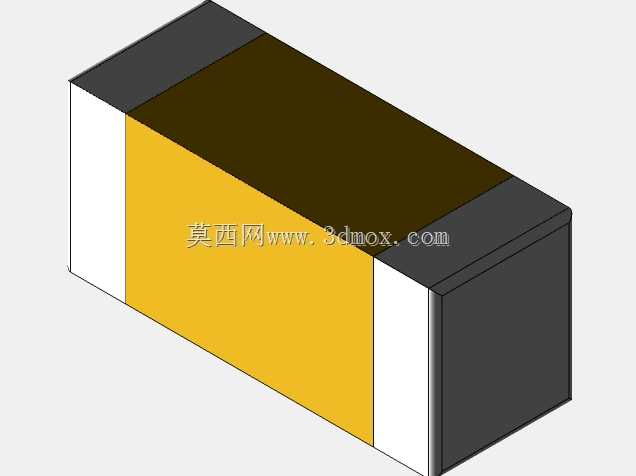

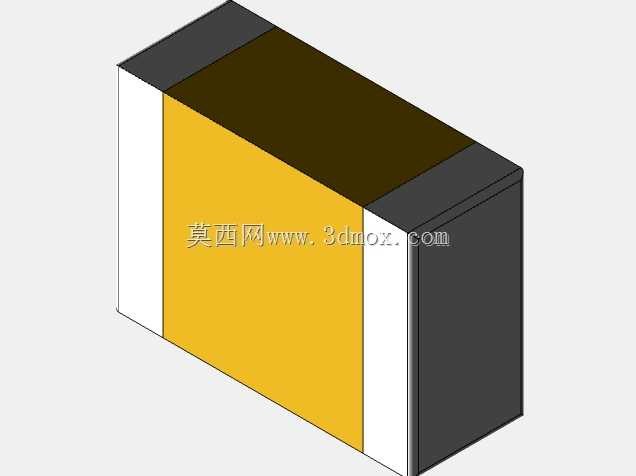

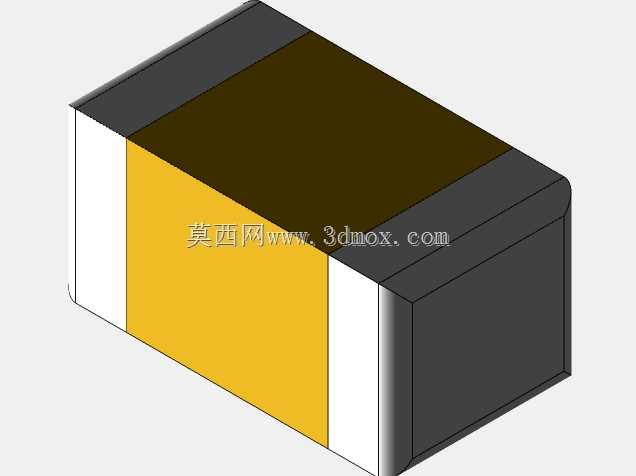

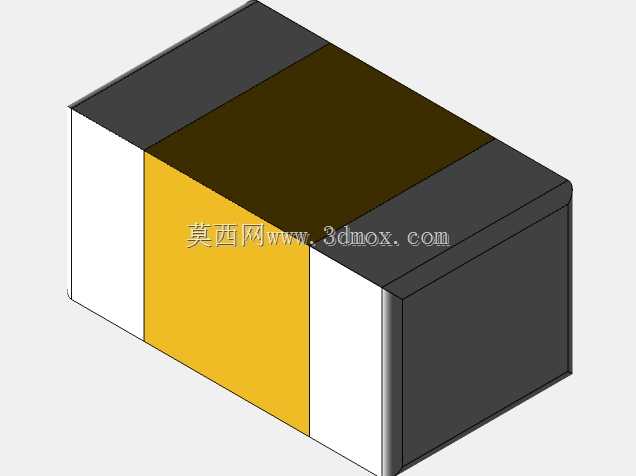

　　模型构建过程中完全还原了真实贴片电容的分层结构特征：主体陶瓷介质块采用规整的长方体切角处理，对应实际生产中陶瓷介质烧结后形成的自然棱边倒角，避免建模时尖锐直角带来的应力集中仿真误差；两端的端电极部分还原了三层电镀结构的尺寸边界，从内电极引出层到中间镍阻挡层再到外层锡焊层的厚度比例完全匹配行业通用的MLCC制造工艺规范，在做焊盘匹配设计时，可以直接参照模型的电极宽度、电极包覆高度来调整PCB焊盘的长宽尺寸与钢网开口厚度，从根源上减少回流焊过程中的虚焊、焊锡爬锡过高导致的相邻电极短路问题。

　　从安装边界维度来看，模型严格遵循6s封装的标准尺寸公差带，器件总长度、宽度、厚度方向的尺寸均控制在JEDEC标准规定的公差范围内，建模时特意保留了器件本体与端电极之间的微小高度差，在做整机结构堆叠校验时，能够精准模拟电容贴装到PCB之后的实际最高点高度，避免结构设计时屏蔽罩、中框等结构件与板上电容发生硬接触，挤压电容本体导致陶瓷介质产生裂纹，最终引发器件失效。不同于很多简化建模只做单一长方体的电容模型，这款模型还原了端电极与陶瓷本体结合处的微小台阶特征，在做SMT贴装仿真时，可以模拟吸嘴取料时的接触面受力情况，验证不同尺寸吸嘴取料时的真空吸附稳定性，提前预判小尺寸电容贴装过程中的飞料风险。

　　在设计思路上，模型没有做过度的细节冗余，去掉了实际器件表面肉眼不可见的激光标刻字符等非关键特征，在保证结构尺寸1:1还原的前提下尽可能降低模型面数，既可以满足整机堆叠时的快速渲染、干涉检查需求，也不会因为模型过于复杂导致导入大型PCB装配文件时出现软件卡顿、运算效率下降的问题。针对板级热仿真场景，模型的材质分区完全匹配真实器件的材质属性，陶瓷本体部分的热导率参数、端电极金属部分的热导率参数都可以直接对接热仿真软件的材质库，在做板卡温度场仿真时，能够更精准地模拟电容在不同工作温度下的热膨胀量，评估长期高低温循环工作条件下焊点的疲劳寿命，提前优化焊盘设计与器件布局位置，避免把电容布置在PCB形变应力集中的板边位置，减少机械应力导致的电容开裂失效概率。

　　对于通讯类设备的射频电路设计场景，这款模型的电极间距、本体介电常数对应的寄生参数边界也和真实器件保持一致，在做射频链路的三维电磁仿真时，可以直接调用模型完成寄生电容、寄生电感的提取，提升射频前端电路的仿真精度，减少实际打样后的调试工作量。很多结构工程师在做板卡布局时往往容易忽略小尺寸无源器件的建模精度，觉得这类器件体积小不会产生干涉问题，但实际量产过程中，很多板卡组装后的失效问题恰恰来源于这些小器件的尺寸偏差：比如屏蔽盖扣合时压到电容本体、点胶加固时胶水流到电容电极间导致绝缘下降、双面板布局时正反面器件位置重叠导致装配顶坏器件等，这类问题如果在设计阶段通过精准的三维模型完成虚拟校验，完全可以在开模、打样前就规避掉，大幅缩短产品的研发周期，减少试产阶段的问题整改成本。
