小型挖掘机履带行走支重轮总成结构

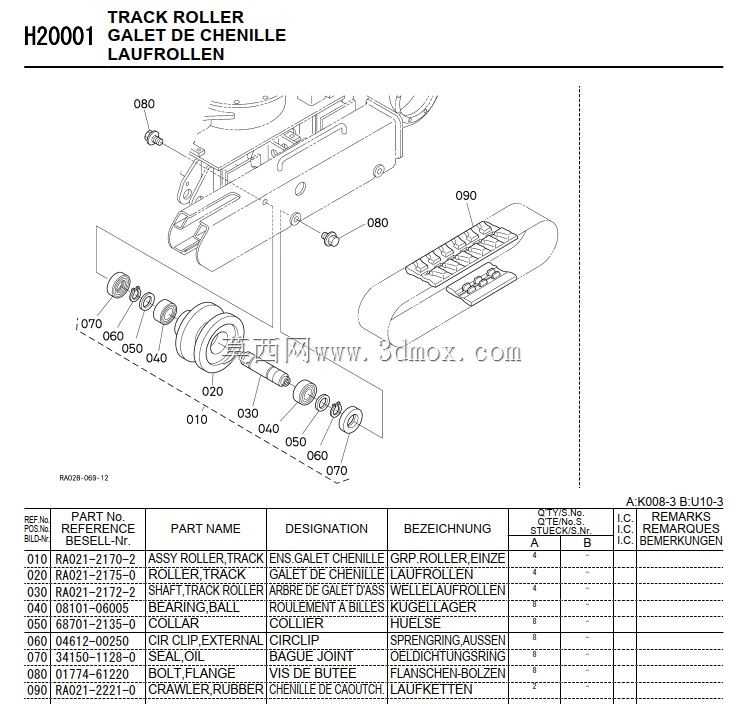

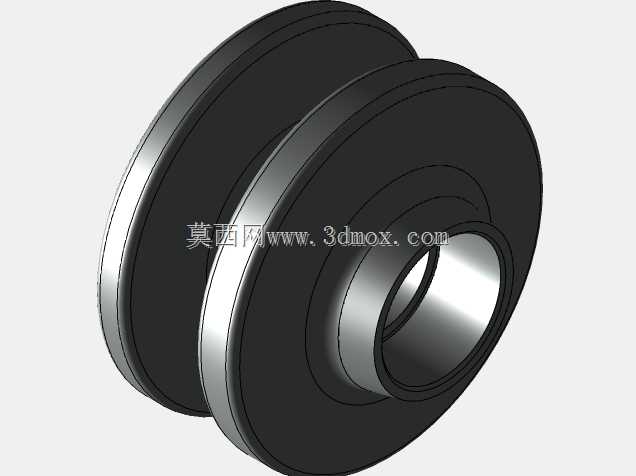

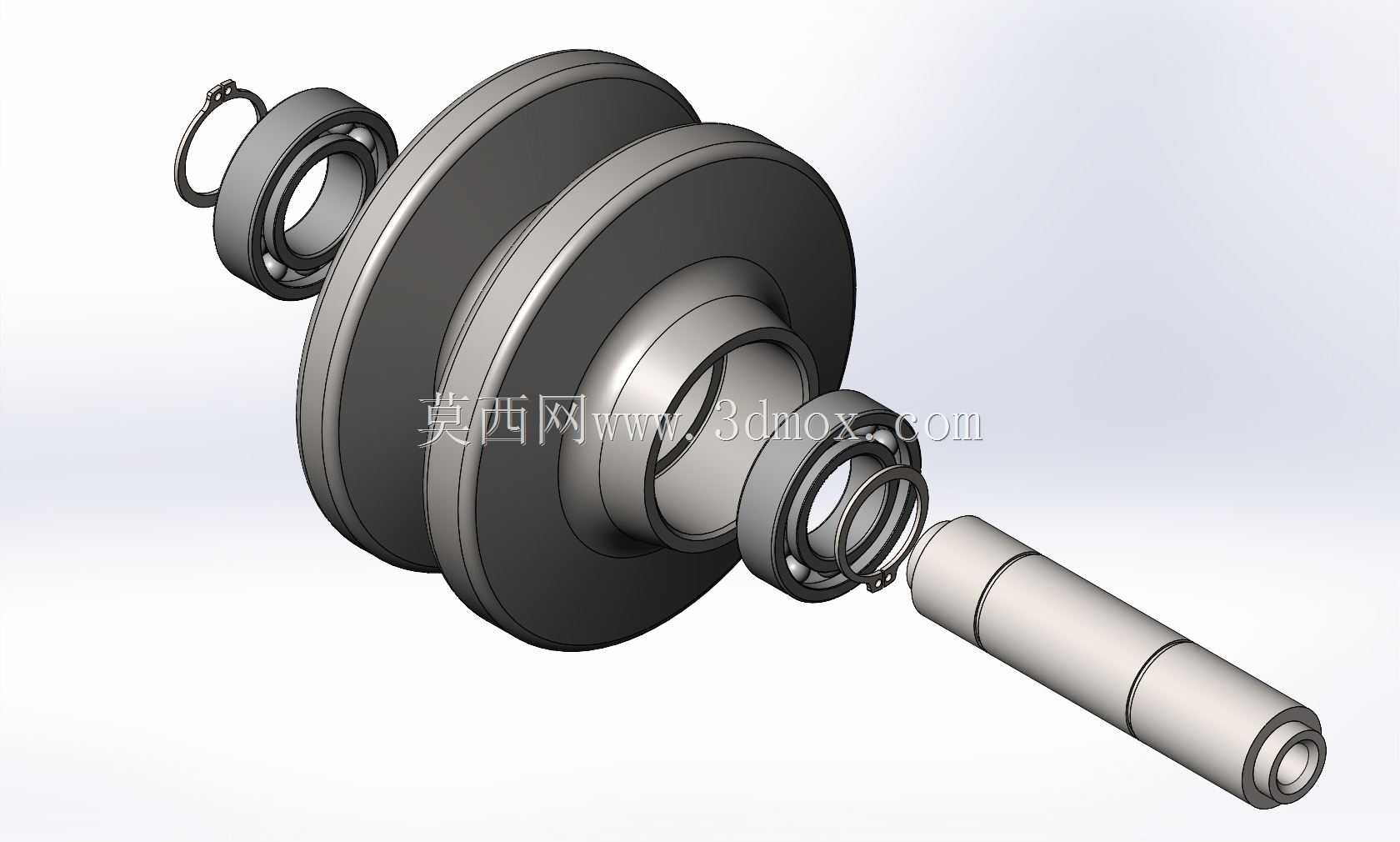

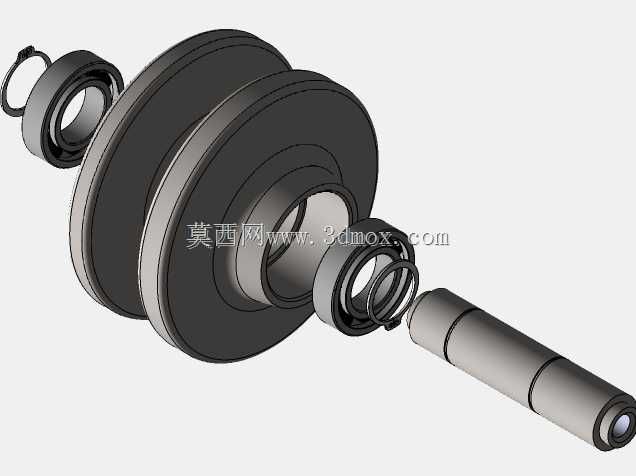

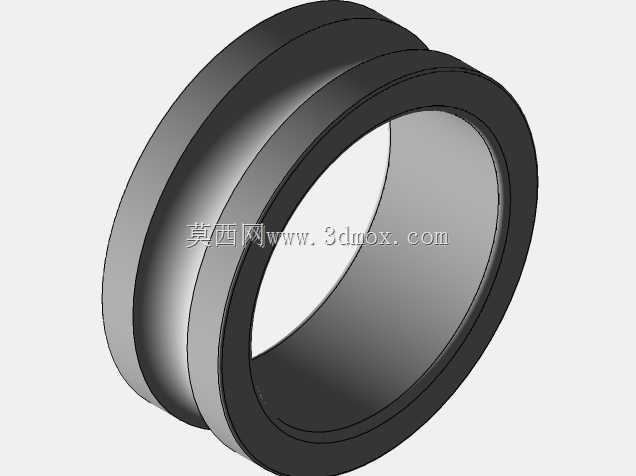

　　在小型履带式工程机械的行走系统里，支重轮是直接承接整机重量、将载荷传递到履带板上的核心承载部件，这款适配小型挖掘设备的支重轮总成，日常作业中需要同时承受整机自重、作业时的冲击载荷，还要在泥泞、砂石、涉水等复杂工况下持续运转，避免履带脱轨、下沉，保障设备在松软场地、狭小作业空间内的行走稳定性。从结构拆解来看，整个总成包含轮体、轮轴、深沟球轴承、轴向定位卡簧、浮动密封组件几个核心部分，轮体采用双轮缘的结构设计，轮缘的凸起高度刚好卡入履带链轨的导向槽内，作业过程中可以限制履带的横向窜动，即便在斜坡转向、单侧履带受力的工况下，也能避免履带从轮体上滑脱。轮体的踏面做了圆弧过渡处理，和履带轨链的接触面做了等宽匹配，

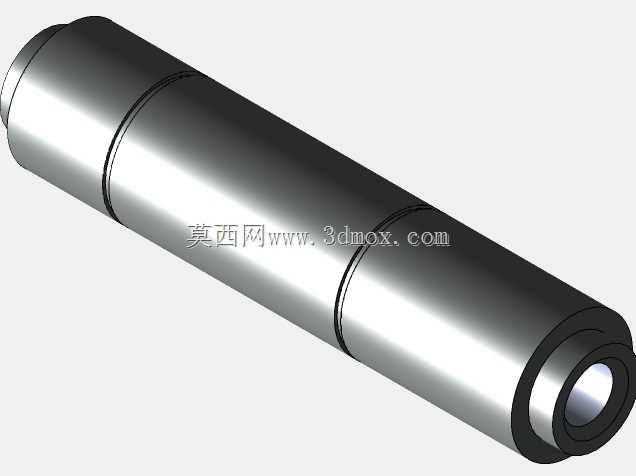

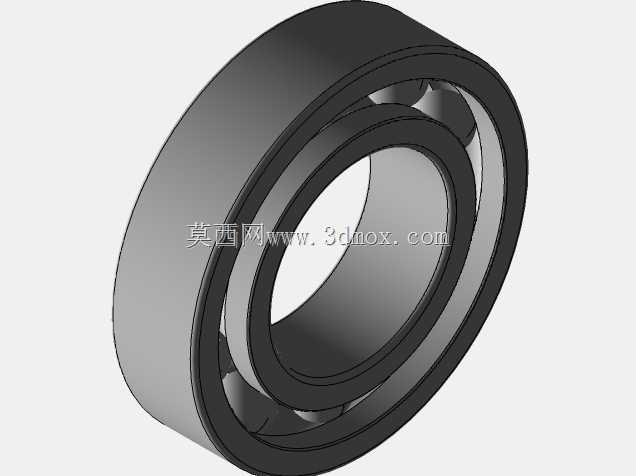

　　不会出现局部应力集中导致的轨链异常磨损，轮体内部的轴承安装孔采用同轴度公差严格控制的阶梯孔设计，两端的轴承位同轴度误差控制在0.02mm以内，保障轮体转动时不会出现偏摆，减少轴承的额外径向载荷。轮轴采用通轴式设计，轴身做了多段阶梯结构，两端的轴承安装位、中间的轮体支撑位、端部的卡簧槽都做了磨削加工，表面粗糙度控制在Ra0.8以下，既保障轴承内圈的装配过盈量符合要求，也能减少轴面和密封件的摩擦损耗。两端的轴承选用深沟球轴承，可以同时承受径向载荷和少量轴向载荷，适配小型设备作业时的侧向受力场景，轴承外侧用轴用弹性挡圈做轴向定位，避免轮体受到冲击时轴承出现轴向窜动，挡圈的卡槽深度经过精准计算，即便承受最大冲击载荷也不会出现挡圈脱出的问题。

　　密封组件采用组合式的浮动密封结构，装配在轮体两端和端盖之间，既可以阻挡外部的泥沙、污水进入轮体内部的轴承腔，也能防止腔体内的润滑脂泄漏，保障轴承在长期作业过程中能得到充分润滑，减少日常维护的频次。从安装边界来看，轮轴两端的安装轴径尺寸和小型挖掘机的台车架安装孔位完全匹配，轴端的固定平面可以配合锁板将轮轴牢牢固定在台车架上，不会出现轮轴跟转的问题；轮体的最大外径、两轮缘之间的内开档尺寸，和对应型号的履带轨链节距完全适配，安装时不需要额外加工调整，直接可以替换原厂同规格部件。设计过程中优先考虑了工况适应性，轮体的材质选用合金铸钢，表面做了淬火处理，踏面硬度达到HRC50以上，耐磨性能可以满足数千小时的作业需求，轮轴采用调质处理，

　　芯部韧性足够，遇到大冲击载荷时不会出现断裂问题。实际作业场景中，这类支重轮除了适配小型挖掘机，也可以用在同吨位的履带式滑移装载机、小型履带吊等设备上，只要履带节距、安装孔位匹配即可通用，日常维护时只需要定期通过注油孔补充润滑脂，检查密封件是否有渗漏，就可以保障长期稳定运转，相比大吨位挖掘机的支重轮，这款小型支重轮的结构更紧凑，重量更轻，拆装维护不需要大型吊装设备，单人借助常规工具就可以完成更换，非常适合小型市政施工、农田改造、庭院作业等狭小空间的施工场景。在建模过程中，所有配合面的公差都按照实际装配要求做了匹配，轴承和轮体、轴的配合采用基孔制过渡配合，卡簧和卡槽的配合留有合理的装配间隙，密封件的安装槽尺寸按照密封件的压缩量要求设计，压缩率控制在20%左右，既保障密封效果，也不会因为压缩量过大导致密封件过早老化失效。整个总成的转动阻力经过优化，轴承预紧力调整到合理范围，轮体转动时没有卡滞、异响，空载转动时的阻力矩控制在合理区间，不会给行走系统带来额外的功率损耗。
