多档位传动离合切换机构结构设计

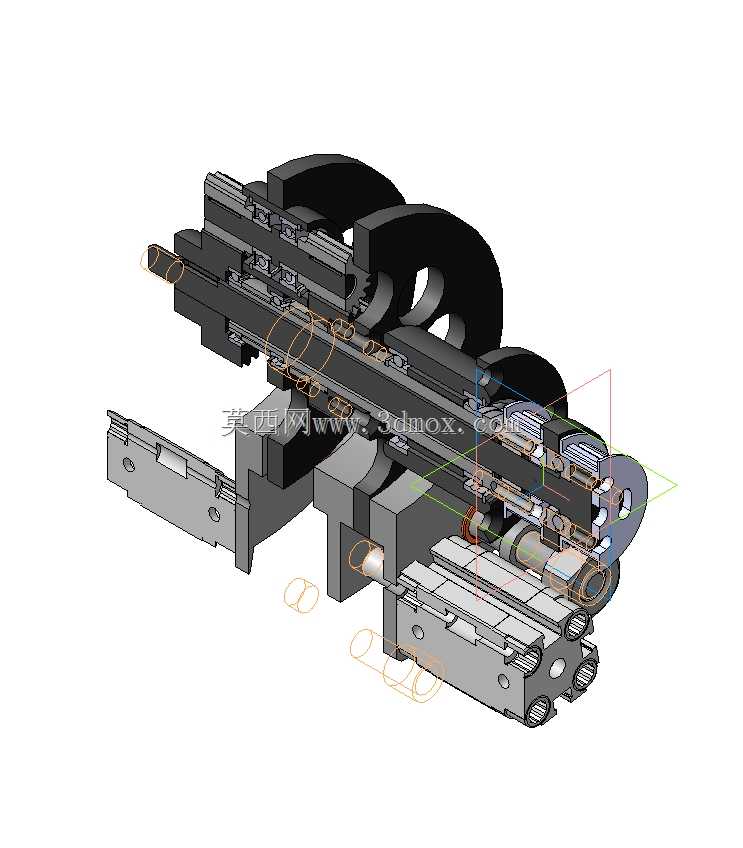

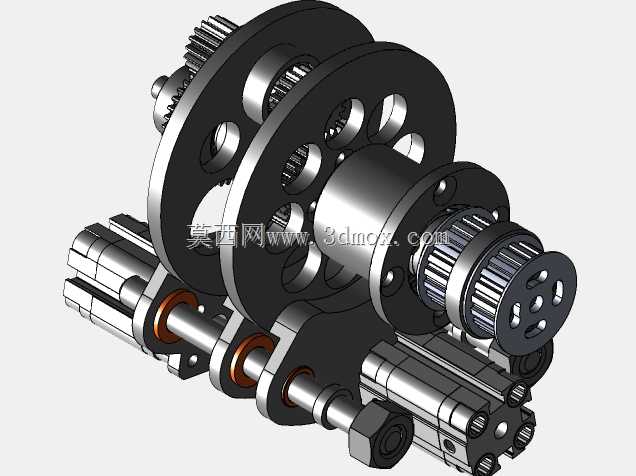

　　这套离合切换机构主要应用在需要多档位动力通断、转速切换的小型传动链路中，常见于便携动力工具、小型输送设备的动力输入端，负责在动力源持续运转的状态下，完成输出端动力的接合与断开，或是不同传动比档位的平稳切换，避免动力源频繁启停带来的负载冲击与寿命损耗。从结构布局来看，整套机构采用平行轴式齿轮排布，输入轴与输出轴平行布置，多组不同模数、齿数的传动齿轮通过滚针轴承空套在轴体上，结合齿圈与齿轮本体一体化加工，减少了分体装配带来的同轴度误差，离合滑套通过花键与传动轴连接，可沿轴向往复滑动，滑套内齿与对应齿轮的结合齿啮合时，即可将该档位齿轮的动力传递至轴体，实现对应传动比的动力输出。设计过程中优先考虑了换挡过程的平顺性，

　　结合齿端部加工有15度导向倒角，滑套滑移行程控制在合理范围内，避免换挡过程中出现打齿、卡滞问题，同时在轴系对应位置设计了限位卡簧槽，通过轴用卡簧限制滑套的最大滑移距离，防止滑套脱出结合齿范围引发传动失效。轴承选型上，轴体支撑位置采用深沟球轴承承受径向载荷，空套齿轮与轴体之间采用滚针轴承减少相对转动的摩擦阻力，适配高转速工况下的长时间运转需求，轴承位的轴肩高度严格按照轴承安装规范设计，既保证轴承内圈的轴向定位可靠，又不会过高导致后续轴承拆卸维护困难。安装边界方面，整套机构的安装基准为下方的一体式支撑壳体，壳体上加工有对应轴承位的安装孔，孔位同轴度公差控制在0.02mm以内，保证两根平行轴的平行度误差不超过0.03mm，

　　避免齿轮啮合过程中出现偏载、齿面异常磨损问题，壳体两端设计有安装法兰边，法兰边上的安装孔位按照通用安装间距排布，可直接适配多数小型设备的动力舱安装空间，输入轴与输出轴的轴端均加工有标准键槽，可通过平键连接带轮、联轴器等外接传动件，无需额外加工转接结构。实际使用过程中，这套离合机构的动力传递路径清晰，当滑套处于中间空档位置时，所有空套齿轮均随输入轴空转，输出轴无动力输出；当滑套向左侧滑移啮合对应档位齿轮时，动力经输入轴齿轮、啮合档位齿轮、离合滑套传递至输出轴，实现低速大扭矩输出；当滑套向右侧滑移啮合另一组齿轮时，可切换至高速档位，满足不同工况下的转速与扭矩输出需求。齿轮参数设计上，根据不同档位的传动比需求匹配对应齿数，

　　齿面均做了硬化处理，齿面硬度达到HRC45-50，可承受频繁换挡带来的冲击载荷，齿侧间隙控制在0.1-0.2mm之间，既保证传动过程中不会出现卡滞，又不会因间隙过大导致传动反向间隙超标，影响传动精度。轴系的密封设计也做了对应考虑，壳体与轴体伸出端的位置设计有油封安装槽，可加装骨架油封防止内部润滑脂泄漏，同时阻挡外部粉尘、碎屑进入壳体内部磨损齿轮与轴承，延长整套机构的维护周期。整套结构没有冗余的复杂零件，所有零件均采用常规机械加工工艺即可生产，齿轮可通过滚齿加工完成，轴体采用车削、铣键槽、磨削加工即可达到尺寸精度要求，支撑壳体可采用压铸铝合金材质批量生产，兼顾轻量化与结构强度，整体重量控制在合理范围内，不会给配套设备带来额外的重量负担。在结构验证阶段，通过三维建模的干涉检查确认，滑套在全行程滑移过程中与周边齿轮、壳体、轴承端盖均无运动干涉，齿轮啮合过程中齿面接触斑点覆盖齿长方向70%以上，符合齿轮传动的精度要求，轴系的临界转速计算结果远高于实际工作最高转速，不会在工作转速范围内出现共振问题。
