简易型弹簧缠绕加工机构三维设计

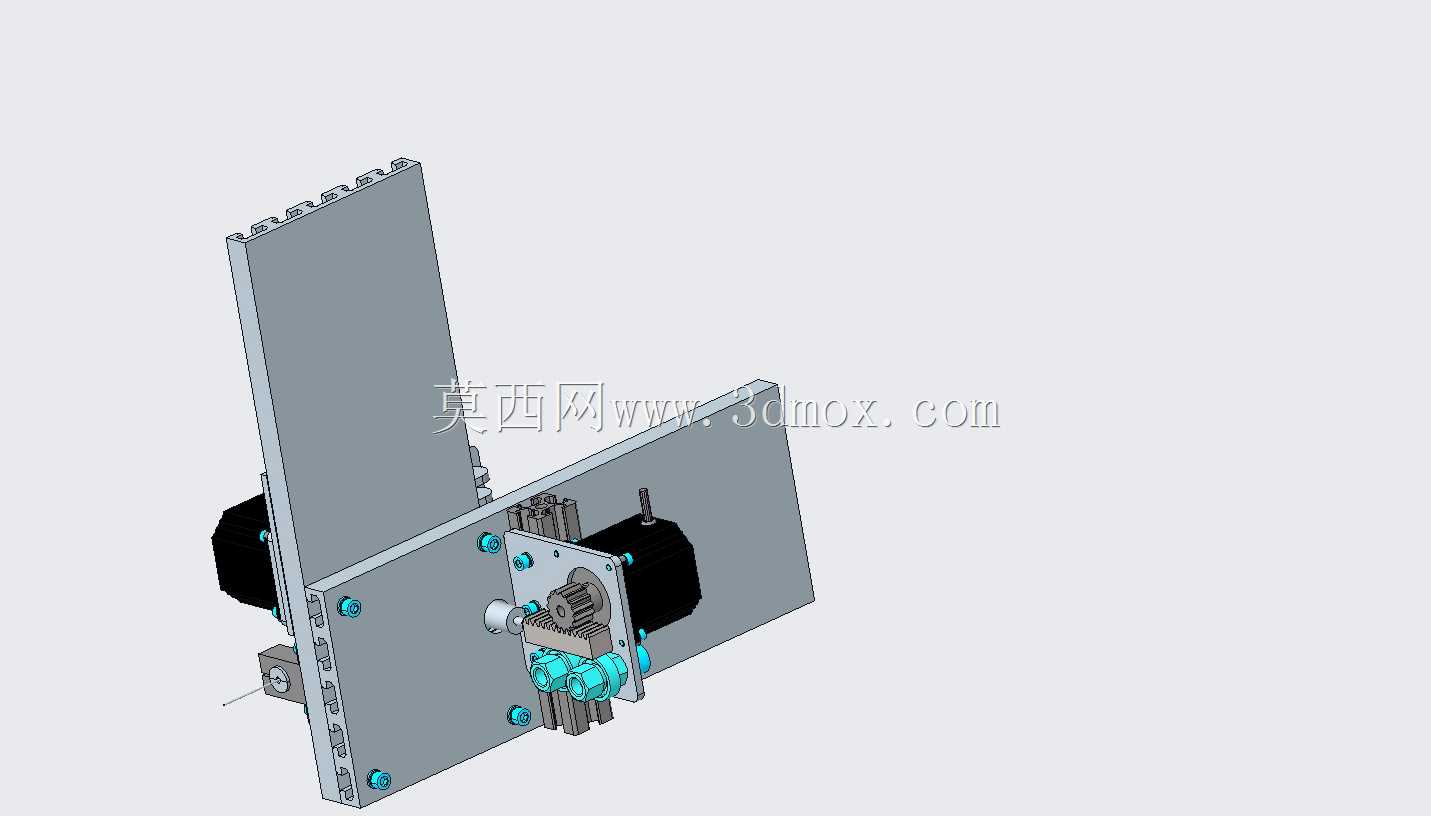

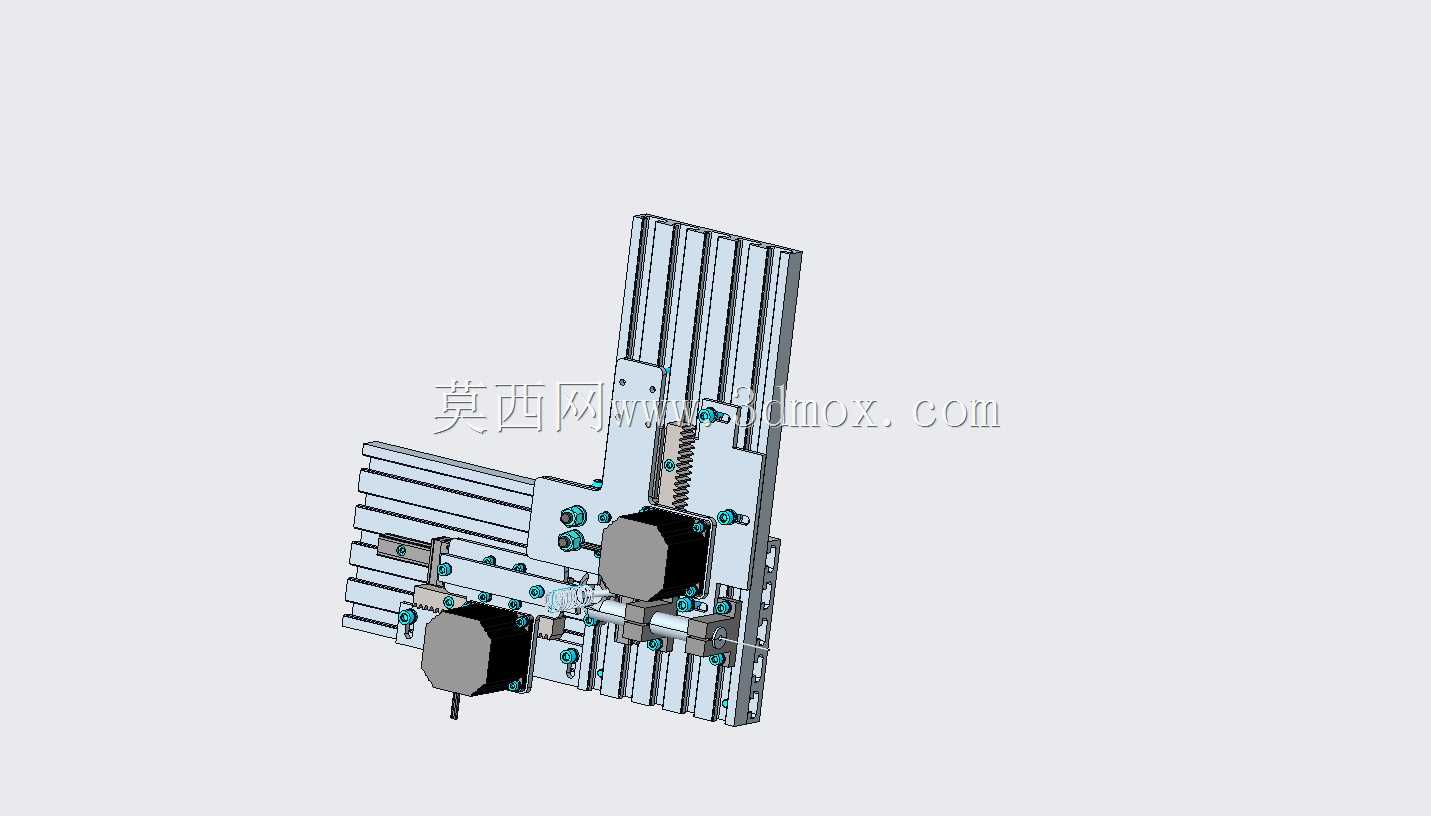

　　这套弹簧缠绕机构主要面向小规格精密弹簧的小批量绕制场景，常见于通讯连接器配件、小型电子接插件内部的接触弹簧生产环节，这类弹簧线径细、圈径公差要求严，传统大型弹簧卷绕设备调试周期长，换型成本高，这类简易结构刚好适配多品种小批量的生产需求，也可嵌入小型自动化装配线作为线端弹簧成型工位使用。从结构布局来看，整套机构采用标准工业铝型材搭建安装基座，型材槽道直接作为各功能组件的安装基准，不需要额外加工厚重的安装底板，既压缩了整体重量，也方便后期调整各组件的相对位置，适配不同长度、不同圈数的弹簧绕制需求。机构核心分为线材送进、旋转绕制、排线导向三个功能模块，两个步进驱动单元分别对应绕制主轴的旋转动作和线材的轴向进给动作，

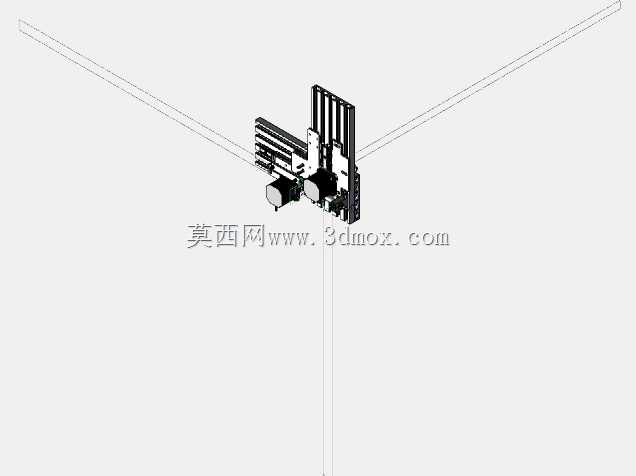

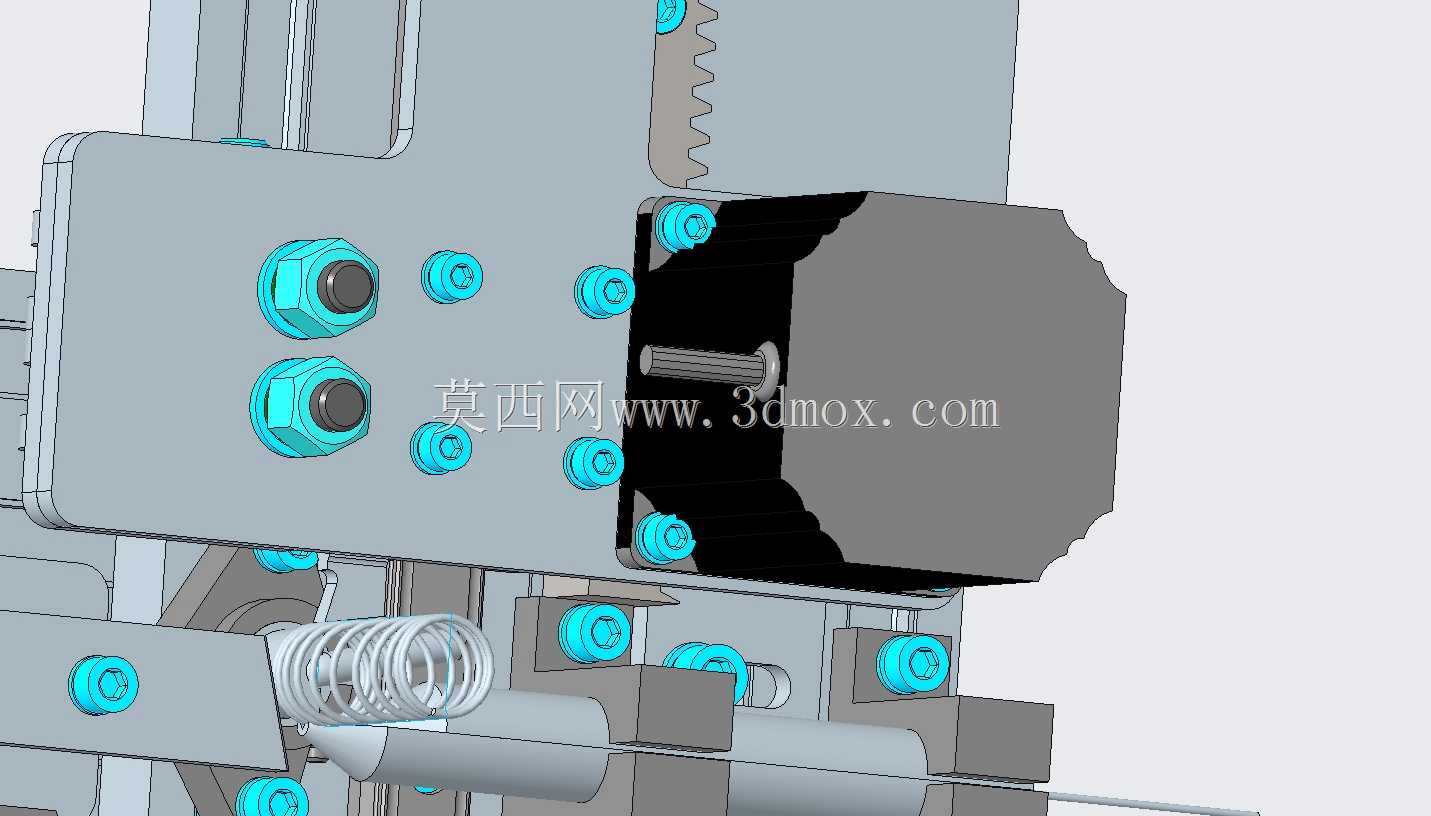

　　驱动单元直接通过安装块固定在铝型材立板上，传动路径极短，没有多余的中间传动环节，能有效减少传动间隙带来的绕制螺距误差。线材导向组件采用可调节的限位结构，导向块的出线口位置可以根据线材线径更换适配的导套，同时导向块的安装座可以沿型材导轨方向微调位置，保证线材进入绕制工位时的张力稳定，避免绕制过程中出现线材松垮、圈径不均的问题。从安装边界来看，整套机构的横向安装尺寸控制在300mm以内，纵向高度不超过280mm，厚度方向尺寸约120mm，占用台架安装面积极小，既可以单独放置在工作台面上作为手动上下料的 standalone 绕制设备使用，也可以直接通过型材连接件固定在自动化流水线的机架上，不需要额外设计转接安装板。

　　设计过程中优先考虑了换型的便捷性，绕制主轴的夹头采用快拆结构，更换不同直径的绕制芯轴只需要松开紧定螺钉即可完成，不需要拆解周边的导向组件，单次换型时间可以控制在十分钟以内，适配小批量生产时频繁换规格的使用需求。排线的进给导程通过驱动单元的运动参数匹配调整，不需要更换机械传动齿轮，针对不同螺距的弹簧绕制需求，只需要调整两个驱动轴的运动配比即可实现，相比传统的齿轮传动排线结构，调试难度大幅降低，对现场操作人员的机械调试经验要求更低。机构的走线和驱动线缆全部沿铝型材的内置槽道布置，外部没有裸露的拖链和线缆，避免生产过程中线缆勾挂线材或者工具，也减少了车间环境中线缆积尘、被切削液腐蚀的风险。所有运动副的位置都预留了润滑注油孔，

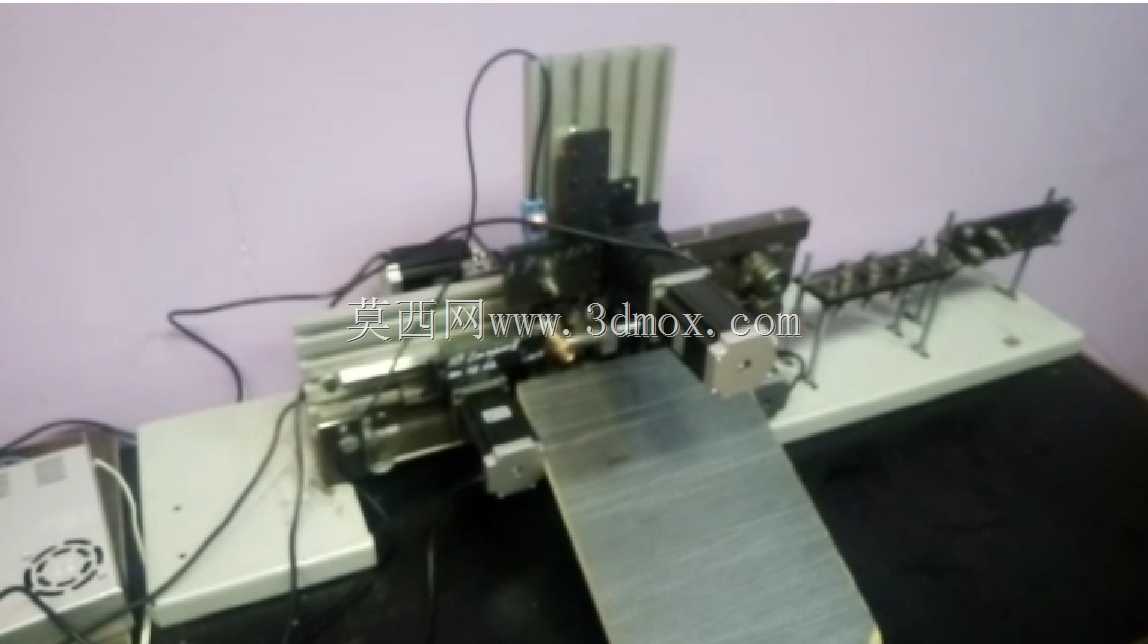

　　日常维护只需要定期在导向滑动面和旋转轴承位置加注润滑脂即可，没有复杂的维护保养工序。在实际使用场景中，这类机构常用来绕制通讯连接器内部的0.1-0.5mm线径的小型压缩弹簧、接触弹片的预成型绕制，绕制出的弹簧圈径公差可以控制在0.05mm以内，螺距一致性好，不需要后续额外的整形工序，相比手工绕制的弹簧，良品率提升明显，同时设备成本远低于专业数控弹簧机，适合小型加工车间、实验室打样场景使用。结构设计时所有的受力安装点都采用T型螺母加螺栓的锁紧方式，相比自攻螺丝或者焊接连接，反复调整位置后也不会出现安装孔滑牙、连接松动的问题，长期运行的结构稳定性更好。导向组件的出线位置设置了张力调节片，通过微调弹簧片的压紧力可以控制线材进入绕制工位的阻尼，避免硬态线材绕制时出现回弹导致的圈径变大问题，针对不同材质的线材，比如磷青铜线、不锈钢线、镀锡铜线，都可以通过张力调整适配绕制要求。
