纸捆取料真空夹持执行机构

　　在软质薄料堆叠物料的自动化取放场景中，纸捆这类存在折痕压合、层间摩擦力不均的物料，一直是末端执行机构设计的难点——常规平口吸盘容易因折痕处漏气导致吸附力不足，夹爪式结构又容易戳伤纸层边缘造成物料报废，这款真空夹持执行机构正是针对这类工况做的定向结构优化。从实际应用场景来看，这类机构多部署在印刷后道包装线、纸品加工分拣工位、快递面单供料台这类需要从成捆堆叠的纸垛中逐份取出单张或整叠纸品的环节，尤其适配折痕压合后的纸捆取料，折痕位置的纸张存在局部翘起、层间间隙不均的问题，普通真空吸附结构很难在接触瞬间建立稳定负压，容易出现掉料、带起多份纸张的问题。

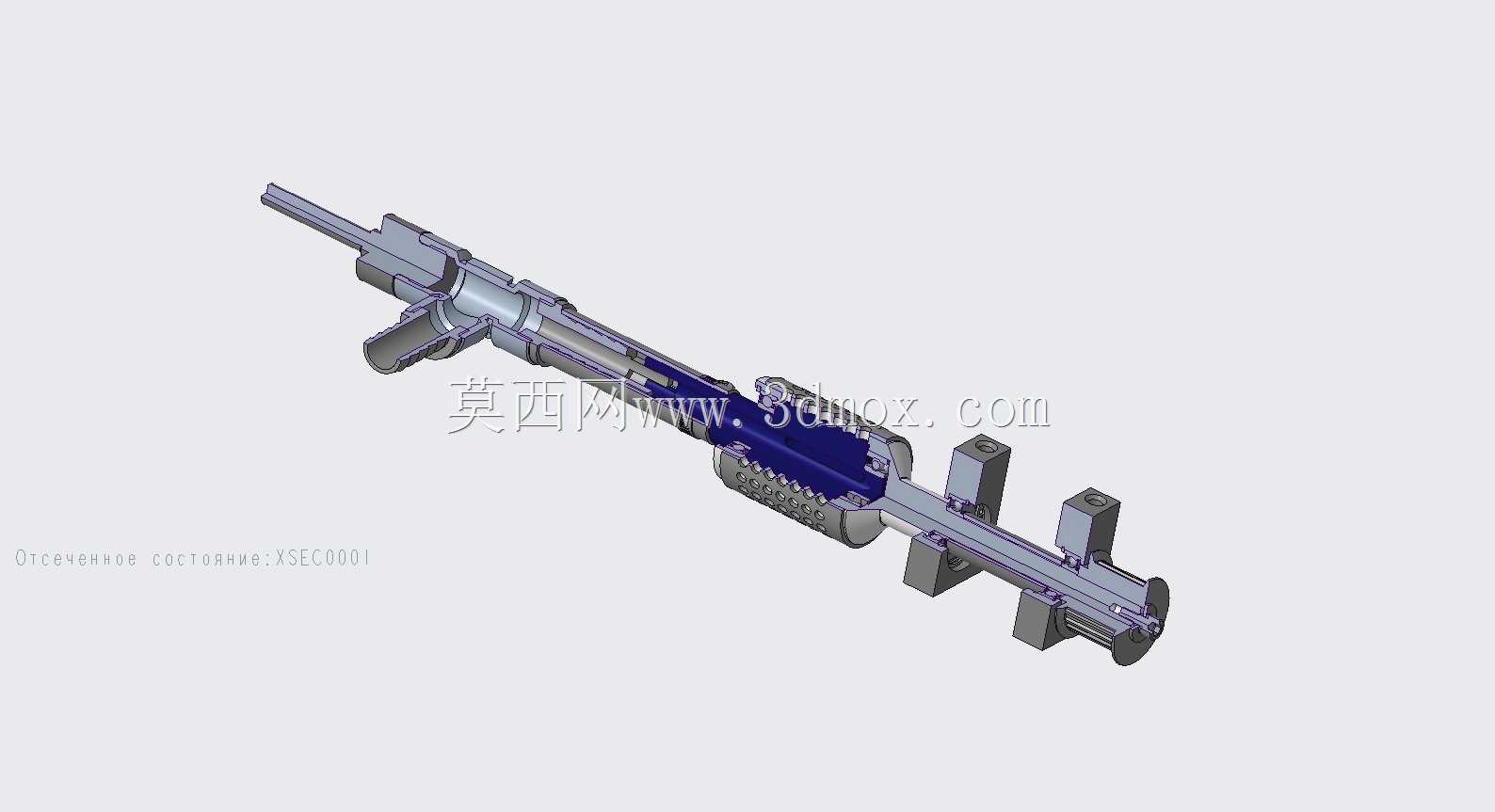

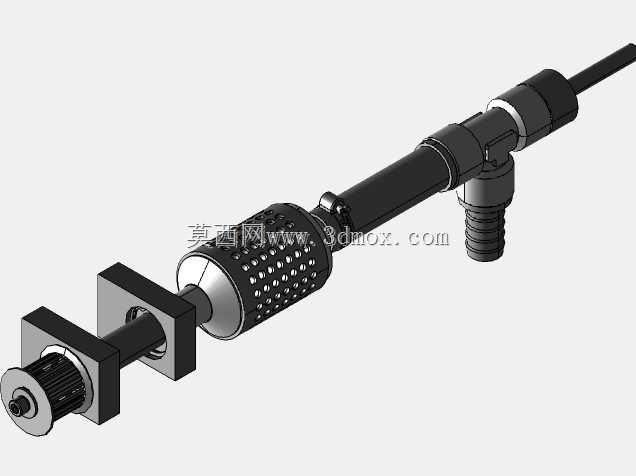

　　从功能特性上拆解，这款机构采用了同轴集成的结构布局，将真空发生的过滤段、负压导通段、安装固定段、吸附工作段沿同一轴线串联布置，没有额外的旁通管路冗余，整体杆状结构可以直接伸入狭窄的料仓空间完成取料，不需要预留过大的操作避让空间。靠近吸附端的多孔套筒结构是核心功能区，筒壁上密布的通孔可以在接触纸捆端面时，即使局部位置被折痕遮挡存在缝隙，其余通孔依然可以维持足够的负压吸附面积，不会因为单点漏气导致整体吸附力失效；套筒外侧的网格状结构既做了通气路径的导流，也能避免纸料被直接吸入真空通路造成堵塞，长期运行不需要频繁清理通路积屑。中间的三通旁通接口用于连接负压供给管路，接口采用标准外螺纹快插结构，可以直接对接工厂常规的气动负压管路，不需要额外做转接头适配；旁通接口与主轴线呈90度垂直布置，管路走线时可以顺着机构安装座的侧面排布，不会和前端的取料动作产生运动干涉。

　　设计思路上，这款机构没有采用常规的吸盘加独立真空发生器的分体式布局，而是将过滤、导通、吸附功能做了集成化设计，减少了分体结构的接头漏气点，同时整体的圆柱杆状外形更方便做安装固定——前端的两块方形安装块是标准的安装定位基准，块体上预留的通孔可以直接穿螺栓固定在设备的滑移台或者机械臂末端法兰上，安装块与主体杆部的配合段做了轴肩定位，安装时不需要额外做位置找正，只要将安装块贴紧安装面锁紧螺栓就能保证吸附端的轴线与取料方向平行，降低现场安装调试的难度。靠近尾端的黑色包覆段是负压缓冲腔，内部做了气流扩散结构，可以让负压气流在腔内均匀分布到前端的多孔吸附段，避免局部流速过快吸破纸张表面，同时也能缓冲负压供给的压力波动，即使车间气源压力出现小幅波动，吸附力也能维持在稳定区间，不会出现突然掉料的情况。

　　从安装边界尺寸来看，主体杆部的外径控制在常规气动手指的安装尺寸范围内，整体长度可以根据料仓的深度做适配调整，前端吸附端的直径匹配常规纸捆的端面取料接触面积，不需要额外增加转接板就能覆盖大部分纸品取料的接触面积要求；安装块的方形尺寸与标准滑移台的安装孔位完全适配，两个安装块的间距可以根据实际安装的负载情况调整，当需要搭配大行程滑移台做高速取放时，可以将两个安装块的间距拉大，提升整体机构的安装刚性，避免高速运动时出现杆部抖动导致吸附对位不准的问题。吸附端的头部做了圆角过渡，接触纸捆时不会刮伤最上层的纸张表面，即使取料位置存在小幅对位偏差，圆角结构也能顺利滑到纸捆端面完成吸附，不会戳坏纸边。

　　在实际工况适配中，这款机构的负压通路做了防倒吸设计，当负压切断释放物料时，缓冲腔内的残留负压会通过旁通的泄压结构快速释放，纸张不会因为残留负压粘在吸附端，放料位置精度可以控制在毫米级，满足后续工位的定位要求；多孔吸附段的套筒采用可拆卸结构，长期使用出现磨损或者纸尘堵塞时，可以直接拧下套筒更换或者清理，不需要拆解整个机构，降低后期维护的时间成本。整体结构没有复杂的传动部件，所有运动部件都集成在腔体内部，现场使用时不需要做额外的润滑维护，适合纸品加工车间多尘的工况环境，不会因为纸尘进入传动间隙导致机构卡滞。
