长方体结构机器人末端导向夹持工装

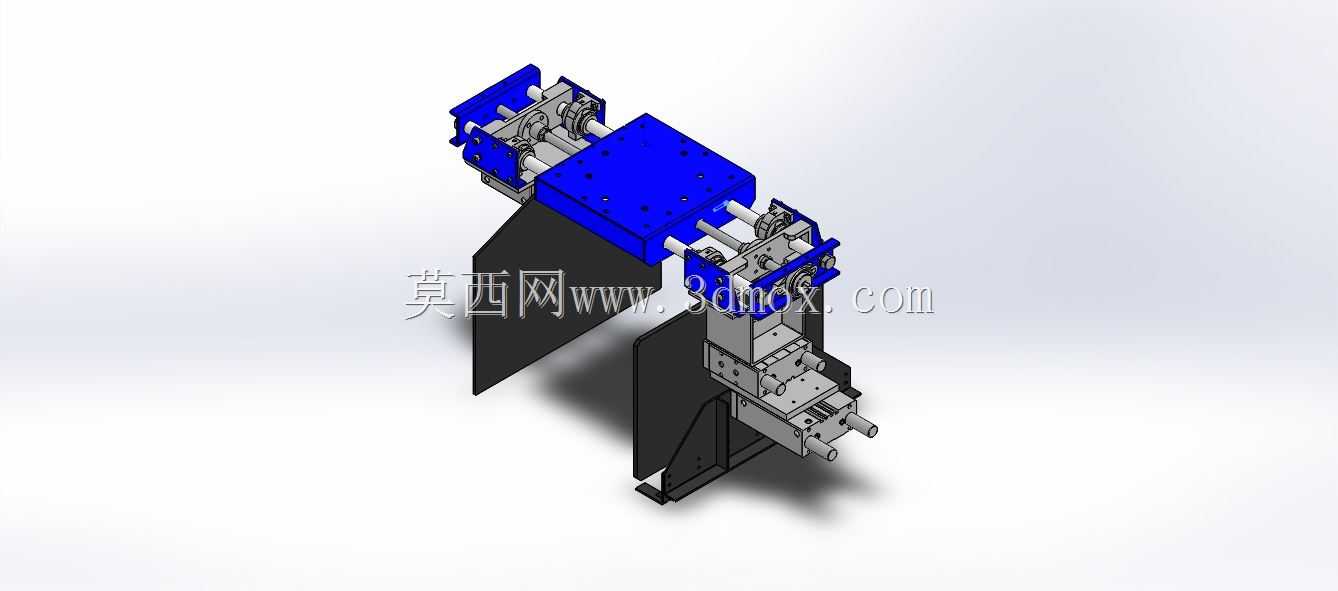

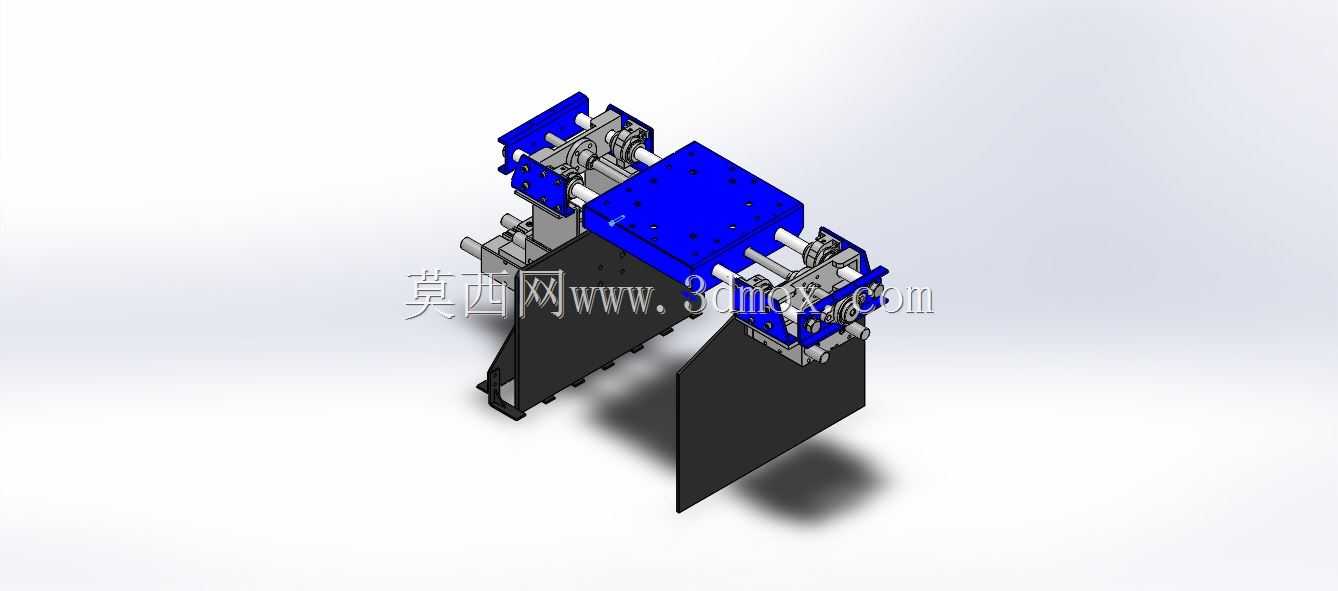

　　这套末端导向夹持工装，是为工业机器人长方体类工件上下料、转序工位设计的执行端部件，日常在3C电子小件装配、五金零件机加工自动线、通讯组件组装工位中承担工件的精准夹持与导向对位作业，适配六轴垂直多关节机器人、SCARA水平关节机器人的法兰安装接口，可直接替换同规格标准夹爪组件完成工位改造。

　　从实际作业场景来看，这类工装主要解决常规平行夹爪在抓取带定位孔、带装配导向需求的长方体工件时，容易出现的对位偏差、工件刮伤、夹持错位问题——比如在通讯类金属壳体的压装工位，工装前端的导向销结构可先于夹爪接触工件定位基准，在夹爪闭合前完成毫米级的位置修正，避免硬压装导致的壳体变形、定位销断裂问题；在机加工自动线的工件转序环节，工装侧面的挡料结构可在夹爪松开时托住工件底部，防止高速移位时工件脱落砸坏机床台面或输送线定位治具。

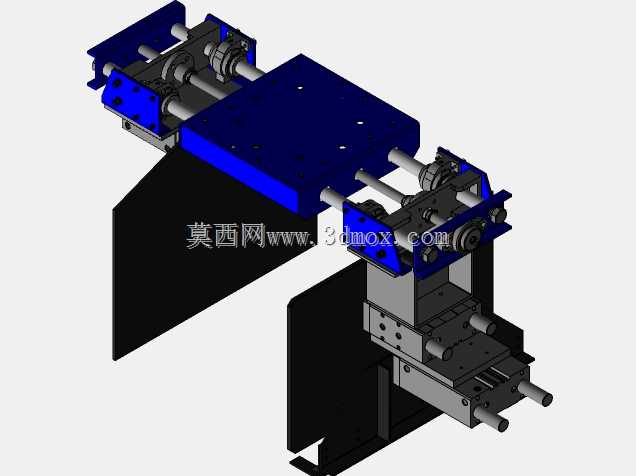

　　设计层面采用模块化分层思路，主体安装板选用6061铝合金经硬质阳极氧化处理，在保证整体结构刚性的前提下控制末端负载重量，避免机器人法兰端负载冗余过大影响运动节拍；夹爪驱动部分采用双导轨平行导向结构，相比单导轨夹爪，开合过程的偏摆量可控制在0.02mm以内，适配长宽尺寸在80-150mm区间、厚度10-40mm的长方体类工件，夹持力可通过驱动端的调压结构在10-50N区间调整，既可以夹持薄壁塑料件不产生夹痕，也能稳固夹持钢制机加工件完成高速移位。

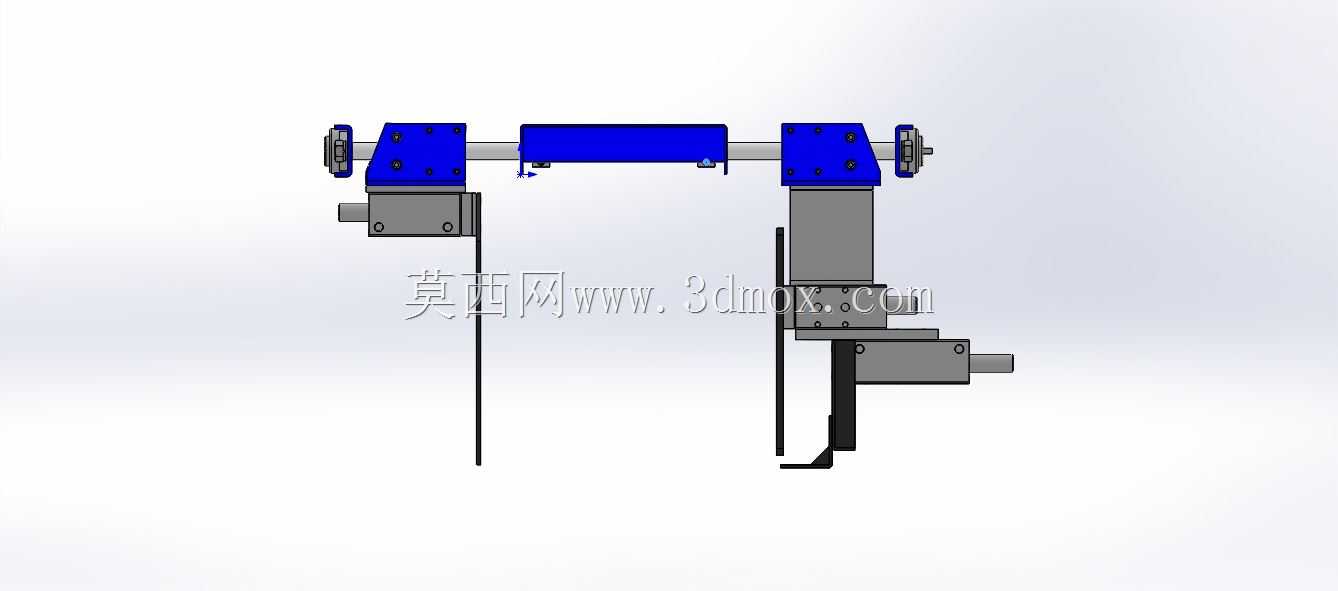

　　安装边界上，主体安装板的法兰连接孔位按照ISO 9409-1-50-4-M6标准机器人末端法兰尺寸设计，安装面平面度公差控制在0.01mm以内，保证工装与机器人法兰的连接同轴度；工装整体闭合状态下的外轮廓尺寸控制在180mm×120mm×160mm区间，不会在机器人运动过程中与周边的治具、防护栏产生干涉，开合行程单侧25mm，可兼容同尺寸区间内不同公差等级的工件抓取需求。

　　结构细节上，导向部件采用可拆卸式设计，针对不同工件的定位孔尺寸、位置，可快速更换对应规格的导向销，无需拆解整个工装主体，换型时间可控制在10分钟以内；夹爪的夹持面镶嵌聚氨酯防滑垫，硬度设置为邵氏60A，既保证足够的摩擦力防止工件滑移，也不会在工件表面留下压痕，适配外观要求较高的消费电子类、通讯类零件作业需求；气路走线采用内置式线槽设计，所有驱动气管、检测传感器的线缆都从安装板中心的过孔穿入机器人内部走线通道，避免运动过程中线缆外露被周边结构剐蹭，提升长期运行的稳定性。

　　实际调试过程中，这套工装的导向对位精度可达到±0.03mm，完全满足压装、精密装配类工位的对位要求，相比常规无导向结构的夹爪，工件抓取成功率可从92%提升至99.5%以上，大幅减少因抓取错位导致的设备停机、工件报废问题；同时工装的所有易损件都采用标准件选型，导向销、防滑垫、导轨滑块都可直接采购市售标准规格替换，降低后期维护成本。

　　在布局设计时，特意将驱动组件的重心设置在靠近机器人法兰的一侧，减少工装整体的转动惯量，让机器人在高速启停、快速转位的过程中不会出现明显的振动，保证运动轨迹的精度，适配1.5s以内节拍的高速自动线作业需求；侧面预留的传感器安装位，可加装漫反射式光电传感器检测工件是否夹持到位，信号直接接入机器人IO系统，实现夹持状态的实时反馈，避免空夹、工件掉落等异常情况流入下一道工序。
