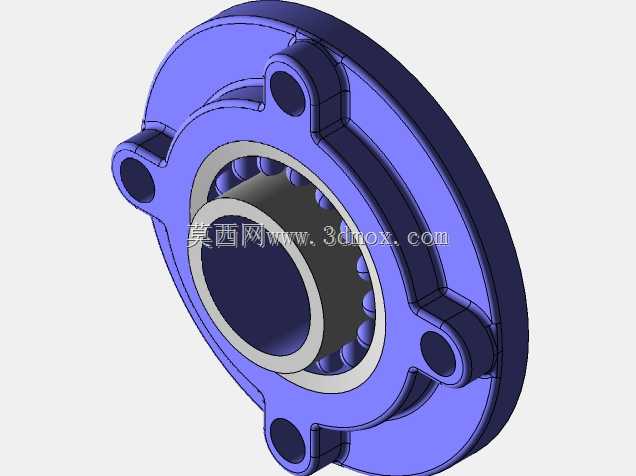

凸台圆形带座外球面轴承UCFC210结构

　　在各类轻工输送、食品加工、农用机械以及中小型风机的传动布局中，带座外球面轴承的选型直接决定了旋转轴系的运行稳定性与维护成本，UCFC210这类凸台圆形座结构的轴承组件，尤其适配安装面存在定位止口、需要精准对中轴系的装配场景。不同于普通立式座或菱形座的安装逻辑，凸台圆形座的外圈定位止口可以直接嵌入安装面板的预制沉孔中，无需额外加工定位销孔就能完成轴承座的径向定位，大幅降低现场装配的对中难度，尤其适合安装面板厚度有限、无法布置过多定位结构的设备场景。

　　从结构功能来看，该组件整合了外球面球轴承与凸台圆形铸造座两部分，轴承内圈采用加宽设计，可通过顶丝、偏心套或者紧定套与穿过的光轴完成锁紧，无需对轴端做复杂的台阶加工，适配不同公差等级的冷拉圆钢轴，降低传动轴的加工成本。轴承内部的双列钢球接触结构可承受一定的径向载荷与双向轴向载荷，能适配轴系运行中出现的轻微挠曲与安装对中误差，弥补机架焊接加工带来的形位公差偏差，这也是带座外球面轴承在中低速传动场景中被广泛应用的核心原因。

　　设计层面，该轴承座的圆形法兰沿周向均匀布置了四个安装通孔，螺栓穿过通孔后可从安装面板背面锁紧，凸台止口的外径与安装沉孔采用间隙配合，装配时可通过止口快速定位轴承中心与轴系中心的重合度，避免螺栓锁紧过程中轴承座出现偏移。轴承外圈与座孔采用球面配合，初始装配时可自动补偿一定角度的轴系偏斜，补偿角度通常在2度以内，足以覆盖常规焊接机架的加工变形量。座体的铸造流道设计充分考虑了润滑脂的存储空间，注油孔直通轴承内部滚道区域，可在设备不停机的状态下完成润滑脂补充，延长维护周期。

　　从安装边界尺寸来看，该型号轴承适配的轴径为50mm，凸台止口的外径与安装面板的沉孔尺寸需匹配对应公差，法兰安装孔的中心圆直径决定了安装面板上螺栓孔的布置半径，四个安装孔的孔径适配对应规格的六角螺栓，装配时需注意螺栓的锁紧扭矩符合标准要求，避免过紧导致座体变形或者过松出现运行振动。轴承整体的轴向厚度决定了轴端预留的装配空间，设计轴系时需预留足够的操作空间用于顶丝锁紧或者后期维护拆卸，凸台嵌入安装面板的深度需与面板厚度匹配，避免凸台顶到面板内部结构导致轴承座无法贴紧安装面。

　　实际应用中，这类轴承常被用于皮带输送机的托辊轴支撑、小型搅拌设备的转轴支撑、农用脱粒机的辊轴支撑以及各类中小型风机的叶轮轴支撑，在多粉尘、有一定湿度的工况下，轴承自带的密封结构可阻挡外界粉尘与水汽进入滚道，配合定期的润滑维护，可实现较长的无故障运行周期。建模过程中需重点关注球面配合的接触公差、安装孔的位置度、凸台止口与轴承内孔的同轴度，这些形位公差直接影响轴承的实际装配效果与运行寿命，若建模时忽略公差配合要求，生产出的座体可能出现轴承装不进去或者装配后间隙过大晃动的问题。

　　不同于标准深沟球轴承需要额外加工轴承座安装孔的使用方式，这类集成式带座轴承可直接通过螺栓固定在设备机架上，大幅减少设计与加工的工作量，对于非高精度要求的中低速传动场景，是性价比极高的支撑方案。设计选型时需注意核算轴系的实际载荷大小与运行转速，确认该型号轴承的额定动载荷、额定静载荷满足工况要求，同时根据现场安装空间选择合适的座型，凸台圆形座相比其他座型的优势就在于定位精度更高、安装后整体结构更紧凑，适合安装面有止口定位需求的设备布局。
