带安装底座的立式支承轴承座结构

项目分类:轴承座 发布时间:2022-05-13 ID:630166
  • 带安装底座的立式支承轴承座结构
  • 带安装底座的立式支承轴承座结构

  在轻工输送设备、小型自动化装配线以及通讯机柜内部走线调节机构的传动布局中,这类带一体式安装底座的支承轴承结构是极为常见的传动支承部件,核心作用是为穿过轴承内孔的旋转轴、光杆调节轴提供稳定的径向支撑,同时抵消轴系运转过程中产生的径向载荷与少量倾覆力矩,避免轴系出现挠曲变形、运转卡滞的问题。从实际使用场景来看,这类结构常被用在6S生产工位的小型物料传送辊道端部、通讯设备内部的排线张紧辊支承端、小型工装夹具的旋转销轴固定位,相比分体式的轴承加支座装配结构,一体式的铸造型支承座省去了额外的装配对齐工序,安装容错率更高,适合批量部署的轻型传动场景。

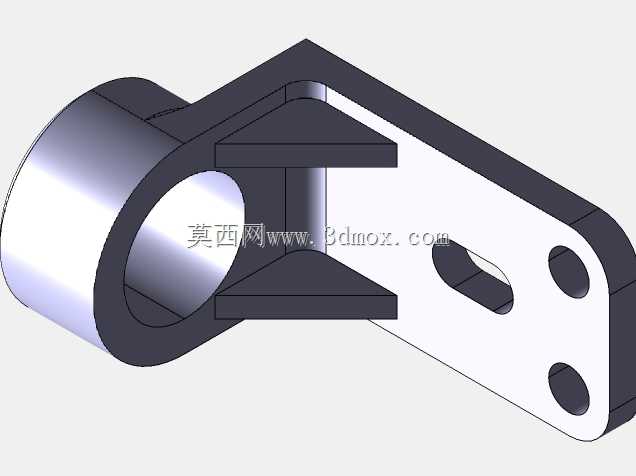

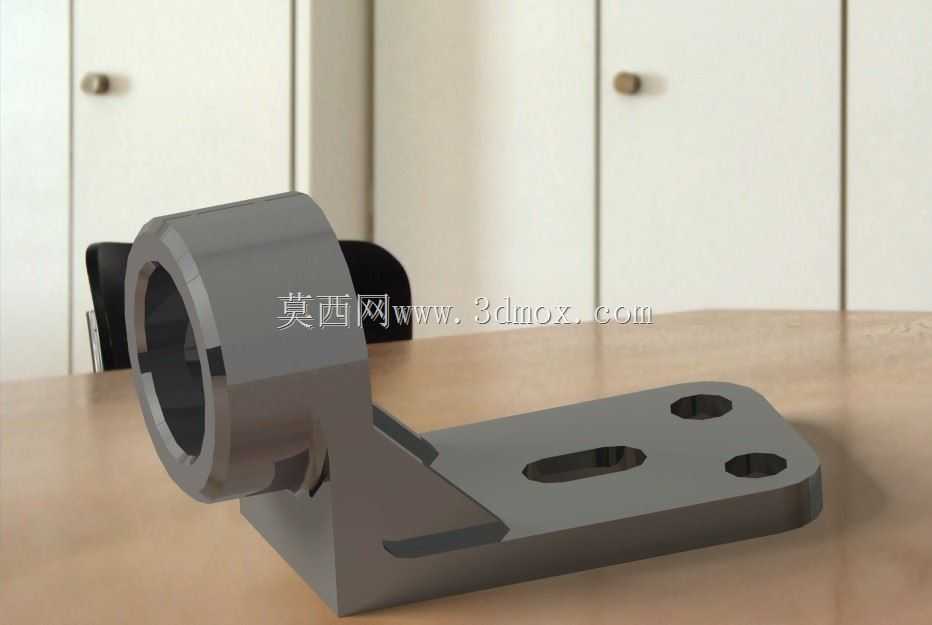

  从结构设计逻辑来看,整个部件分为轴承容纳腔与安装底座两个核心功能区,上部的圆筒形轴承腔内径按照标准深沟球轴承或者滑动轴套的外径公差设计,腔体内壁预留有轴承轴向定位的台阶面,可限制轴承装入后的轴向窜动,腔体侧壁开有紧定螺钉避让槽,方便装入轴承后拧入紧定螺钉,将轴承外圈与支座腔体锁固,避免轴承外圈随轴转动出现跑圈磨损。下部的安装底座采用平板式延伸结构,底座上设置了两个圆形安装通孔与一个长条形腰型孔,这种孔位组合是经过实际装配验证的设计:两个圆孔可作为基准定位孔,穿入螺栓完成初步定位后,腰型孔可提供一定的位置调节余量,抵消安装面的加工误差或者对接部件的位置偏差,不需要在安装时反复扩孔调整,大幅降低现场装配的难度。连接轴承腔与安装底座的过渡区域采用了渐变式的加强筋结构,筋板从腔体底部斜向延伸到底座平面,既避免了直角连接处的应力集中问题,也能在不额外增加整体壁厚的前提下,提升整个支座的抗弯折强度,在轴系承受偏载时不会出现支座根部断裂的问题。

  从安装边界尺寸来看,上部轴承腔的轴向长度与内径比例控制在1.2:1左右,这个比例既能保证轴承装入后有足够的支撑长度,避免轴系出现悬臂下垂的问题,也不会因为腔体过长导致整体结构冗余、占用过多安装空间。底座的总长度约为轴承腔外径的2.3倍,宽度略大于轴承腔外径,保证安装后整个支座的支撑面足够稳定,不会因为轴系的径向力出现侧翻。安装孔的孔径按照常用的M6、M8装配螺栓标准设计,孔位的边距满足螺栓安装时的扳手操作空间要求,不需要在安装时额外加工避让位。腰型孔的长度方向沿着底座的长轴方向设置,调节行程约为单孔直径的1.5倍,足够覆盖常规安装场景下的位置偏差补偿需求。

  在实际选型应用时,需要注意这类支承结构适合承载中等及以下载荷的水平或者垂直布置轴系,轴承腔的公差选择H7级别的基孔制配合,既可以保证轴承外圈顺利压入,也不会因为配合间隙过大导致轴承运转时出现振动。安装底座的底面需要与安装面贴合度达到80%以上,如果安装面存在平面度误差,可以在底座下方加装薄铜片调整,避免底座锁紧后出现变形导致轴承腔同轴度偏差,引发轴系运转卡滞、轴承过早磨损的问题。另外在装配时,轴承压入腔体的过程需要使用专用套筒抵住轴承外圈均匀压入,不能通过敲击轴承内圈的方式安装,避免损坏轴承的滚道结构,影响后续使用寿命。这类一体式支承结构相比焊接式的轴承支座,整体的形位公差精度更高,批量生产时的一致性更好,不需要在焊接后再进行二次机加工纠正焊接变形,综合制造成本更低,非常适合轻型自动化设备、通讯辅助工装这类对成本敏感、同时对支承稳定性有一定要求的应用场景。
