可变截面螺旋搅拌输送螺杆结构

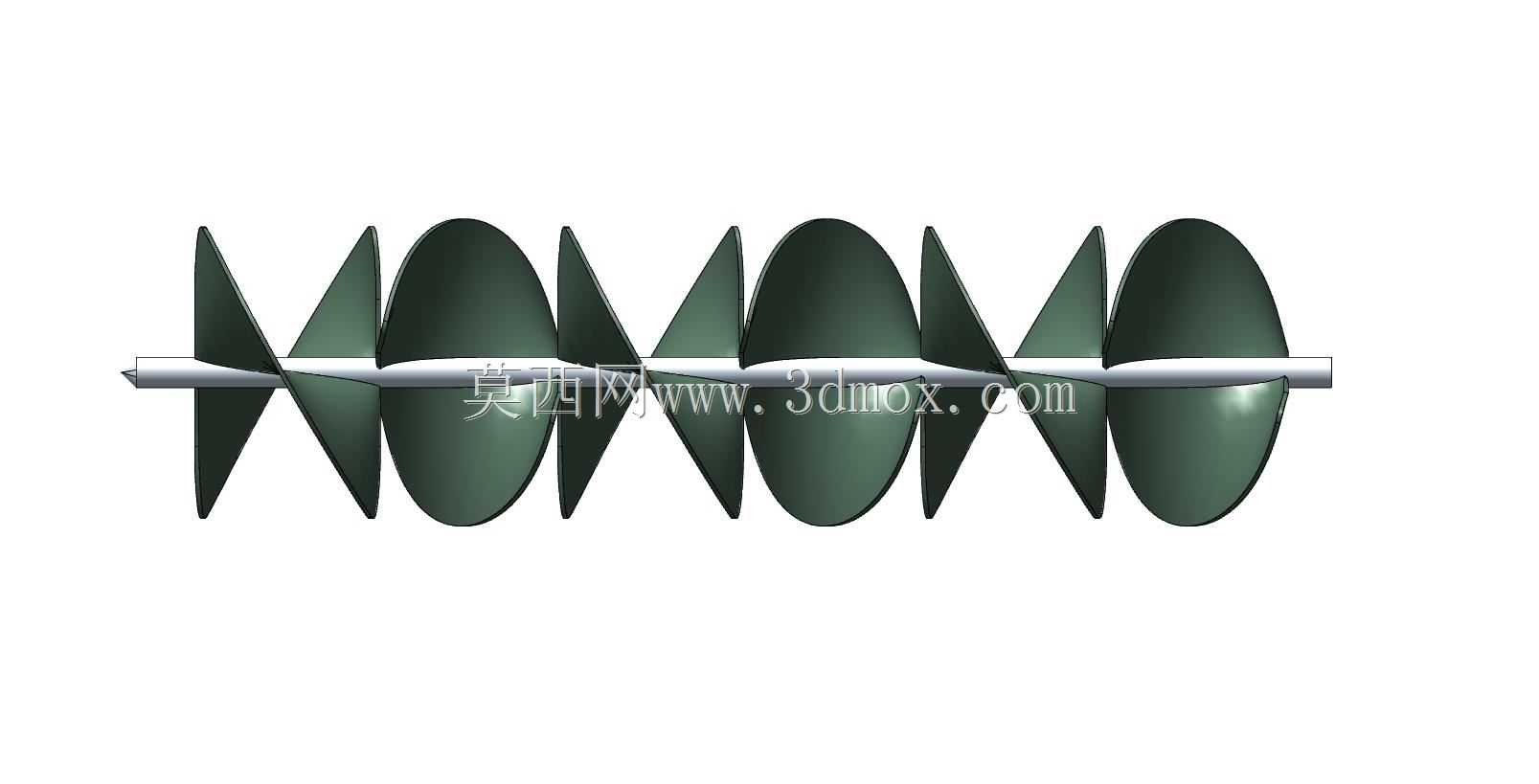

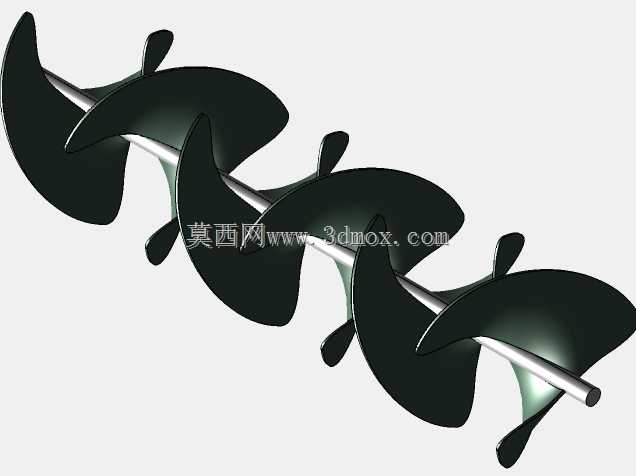

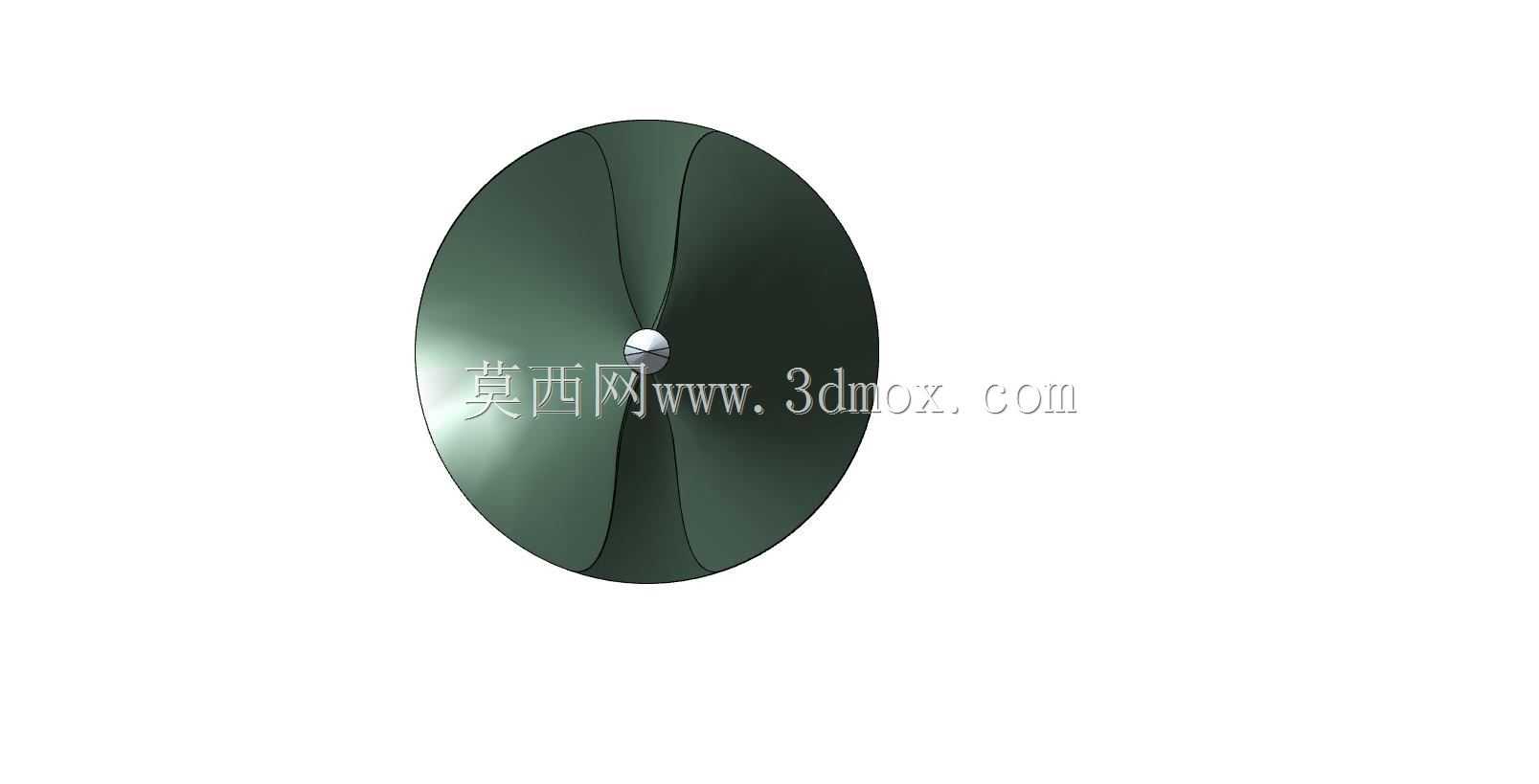

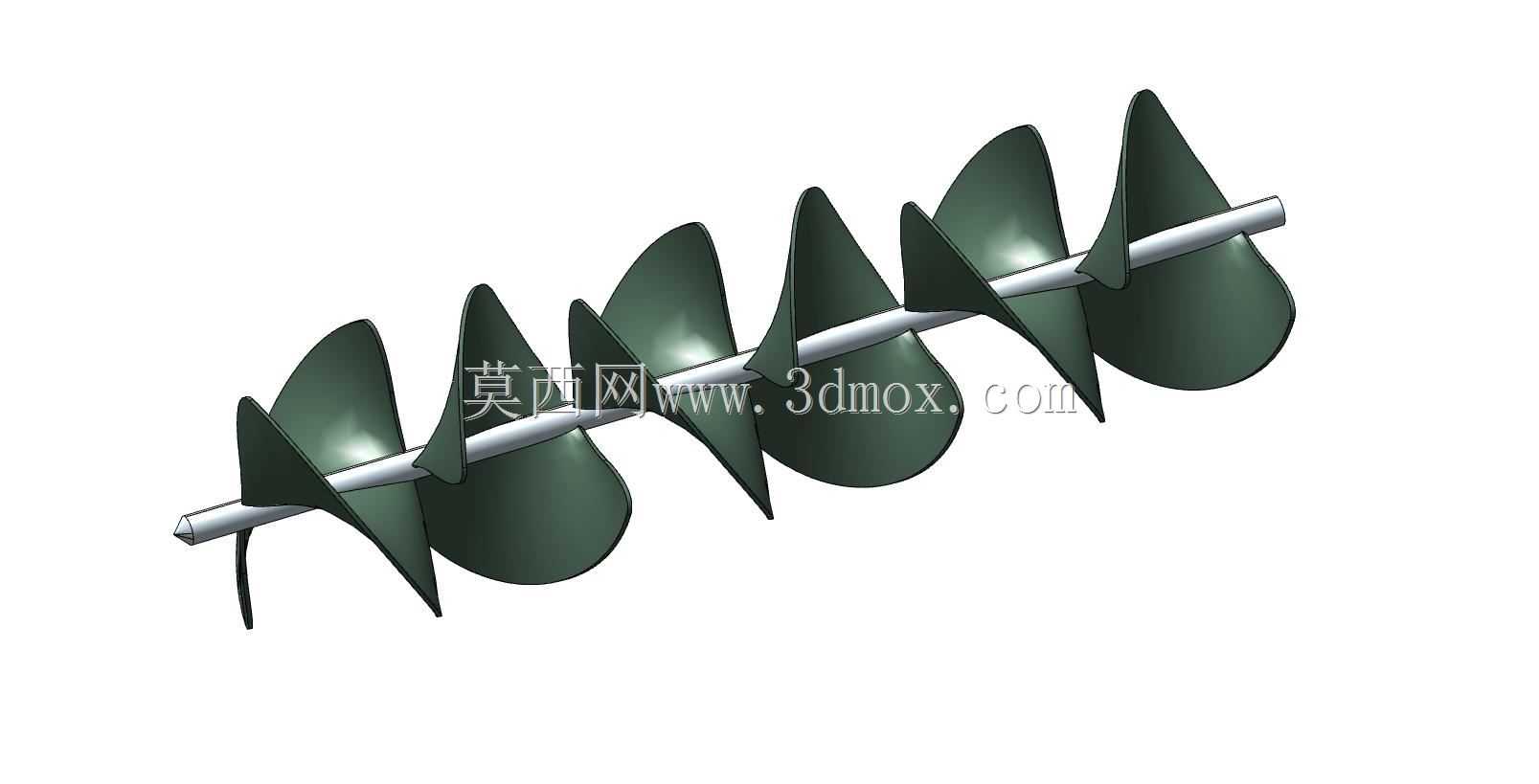

　　这类可变截面螺旋搅拌螺杆，常应用在高粘度物料混合、半固态浆料输送的工况场景里，比如食品加工中的酱料均质输送、环保领域的污泥搅拌推送、化工行业的粘稠反应物料混合工序，和普通等径等螺距的输送螺杆不同，它的叶片截面沿轴向交替变化，部分区段叶片直径更大，部分区段收窄，在转动过程中既能完成轴向的物料推送，又能通过叶片截面的变化形成径向的物料翻动，避免高粘度物料抱轴、出现输送死区的问题。从结构设计逻辑来看，螺杆的芯轴采用等直径光轴设计，保证整体的扭转刚度，长径比控制在合理区间，避免长轴工作时出现挠曲变形，叶片和芯轴采用满焊连接的结构逻辑，焊缝沿叶片根部连续布置，保证在推送高阻力物料时叶片不会出现脱焊变形。叶片的截面变化不是随意设置的，

　　大直径叶片区段主要负责对腔体内壁附近的物料进行刮扫，防止物料粘壁滞留，小直径叶片区段则会在腔体内形成局部的物料回流空间，让不同层的物料在推送过程中产生交叉混合，不需要额外增设搅拌桨叶就能同时完成输送和预混合的功能，能有效缩短整套设备的结构长度。在安装边界上，这类螺杆的两端通常预留标准的轴颈安装位，一端连接驱动端的联轴器或者减速箱输出轴，另一端配置支撑轴承座，安装时需要保证螺杆和腔体的同轴度，叶片外缘和腔体内壁的间隙控制在2-5mm区间，间隙过大会导致物料残留推送效率下降，间隙过小则会因为轴的挠曲、加工装配误差出现叶片刮蹭腔壁的问题。实际选型应用时，需要根据输送物料的粘度、磨琢性调整叶片的厚度，磨琢性强的物料比如含颗粒的污泥、矿浆，

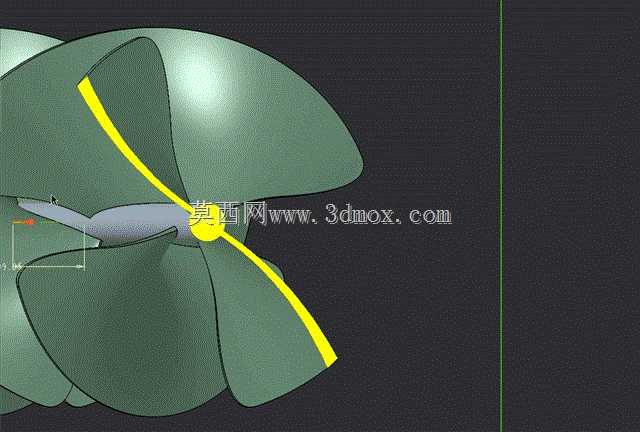

　　需要适当加厚叶片外缘的厚度，或者在叶片外缘堆焊耐磨层，延长构件的使用寿命；如果是食品级应用场景，整体材质需要选用符合食品接触标准的不锈钢，表面做抛光处理，减少物料粘附，也方便日常清洗。和普通的输送螺杆相比，这种可变截面的设计不需要在腔体内部增设额外的挡板或者搅拌构件，减少了腔体内的结构死角，物料不容易在构件缝隙里残留变质，尤其适合需要定期换料、清理的生产工况。在转动参数匹配上，这类螺杆的工作转速通常不高，一般控制在几十转每分钟的区间，转速过高会导致物料受离心力作用被甩向腔壁，反而降低轴向输送的效率，同时过大的离心力也会增加驱动端的负载，造成不必要的能耗浪费。设计建模过程中，螺旋叶片的生成需要精准控制每个截面的螺距、直径参数，

　　沿轴向做平滑过渡，避免截面突变造成的应力集中，尤其是大小直径叶片衔接的位置，需要做圆弧过渡处理，减少工作过程中的应力集中点，避免长期交变载荷下叶片出现根部开裂的问题。另外，叶片的旋向统一沿轴向保持一致，保证物料推送方向稳定，不会出现局部反向推料造成的物料堵塞问题，在进料口位置的叶片通常会做切入式的导程设计，让物料能够顺畅进入螺旋槽内，不会在进料口出现架桥堵料的情况。
