民用建筑排污系统管路组件结构设计

　　这套管路组件主要适配低层民用建筑同层排水、小型商用空间的污水重力流输送场景，日常承担生活盥洗废水、厨卫排污的管路接驳功能，也可适配小型一体化污水处理设备的前端管路布设需求，在老旧小区排污管路改造、临时搭建板房的排水系统搭建场景中也能灵活适配。整套组件包含不同通径的竖向输送管段、90度转向弯头、侧向接驳三通、管端密封端盖、变径衔接接头几类核心零件，所有管段均采用等壁厚设计，常规输送工况下可耐受0.6MPa的内部流体压力，适配常温生活污水的输送需求，管端均预留标准承插接口，接口处设计有环形密封槽，安装时配合橡胶密封圈即可实现无渗漏衔接，无需额外焊接工序，现场安装效率相比传统焊接管路提升40%以上。设计阶段优先考虑了现场安装的容错空间，

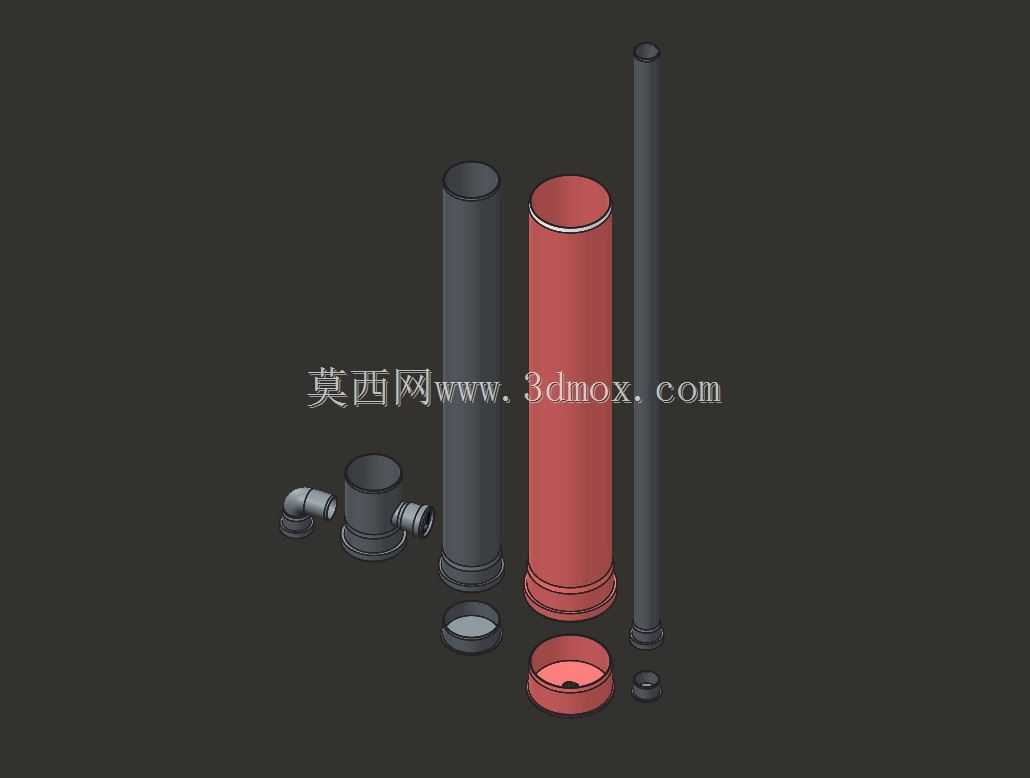

　　不同长度的竖向管段可根据现场层高、排污点高度差灵活裁切，裁切后端口做简单倒角处理即可与配套接头完成接驳，无需定制特殊转接件。其中红色标识的管段为核心排污立管，通径大于其余灰色管段，主要承担高杂质含量的污水输送，内壁做了光滑度优化处理，可减少污物挂壁残留的概率，降低管路堵塞的运维频次；旁侧的细径管段可作为通气管路或者旁侧排水点的接驳管路，三通接头的侧向接口角度做了15度的倾斜设计，侧向进水时可顺着立管内水流方向汇入，减少对冲造成的水流阻滞、返水问题。底部配套的密封端盖分为普通封堵端盖和带检修开口的端盖两类，带检修开口的端盖安装在管路最低处，日常处于密封状态，管路发生堵塞时可直接打开端盖进行清掏作业，无需拆解整段管路。

　　所有管段的安装边界均做了适配性设计，管体外径统一采用常规给排水管路的通用尺寸，可直接匹配市面常见的管卡、吊件等固定配件，无需单独定制固定工装；竖向安装时单根长管段的最大支撑间距控制在1.5米以内即可满足承重要求，横向布设时支撑间距需缩短至0.8米，避免管路长期受流体重量影响出现形变渗漏。转向弯头的转弯半径做了优化，既没有采用过大转弯半径造成的空间占用问题，也避免了小半径弯头带来的流体阻力陡增、杂物卡堵的问题，常规生活污水中的毛发、食物残渣等杂质可顺利通过弯头位置，不会在转弯处形成淤积。整套组件的装配逻辑采用模块化思路，所有零件均可独立替换，某一管段出现破损时，仅需拆解对应位置的管卡，更换损坏管段即可完成维修，无需更换整段管路，

　　大幅降低后期运维的材料成本与人工成本。在布设时需要注意，核心排污立管需要保持垂直状态，倾斜角度不能超过2度，否则会影响水流的重力流输送效率，增加淤积风险；侧向接驳的支管需要保留千分之三的坡度，坡向立管方向，避免支管内出现存水、积污问题。
