P50型钢轨KB50型混凝土枕扣件结构

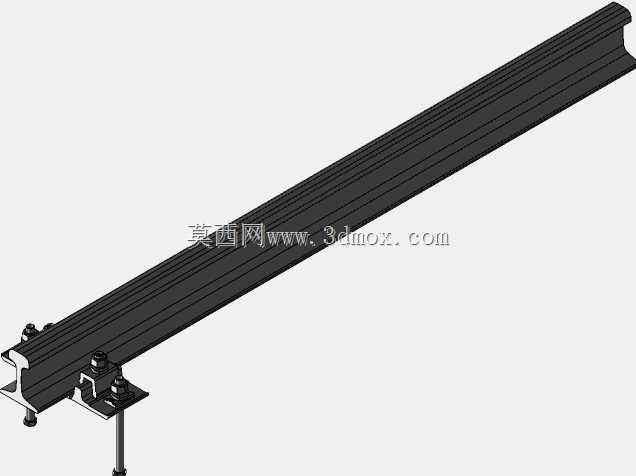

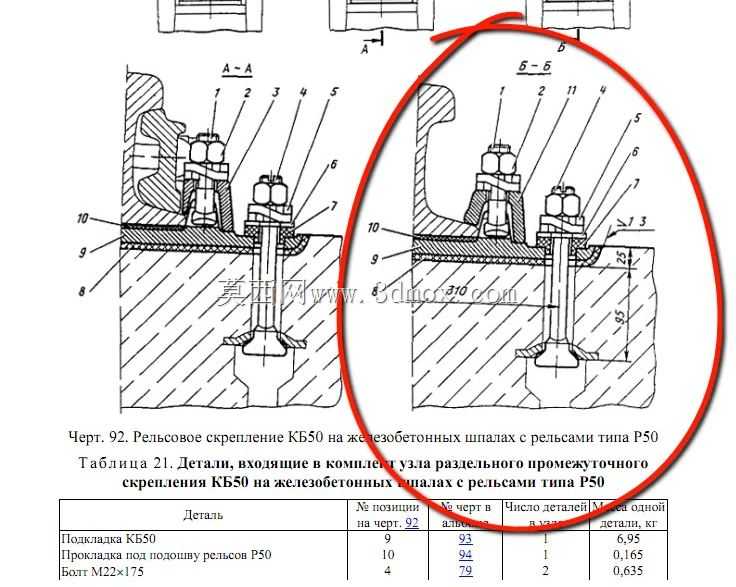

　　这套结构针对钢筋混凝土轨枕与P50型钢轨的中间连接紧固场景设计，是有砟轨道线路中承担钢轨定位、荷载传递、轨距保持的核心连接部件，广泛应用于普速铁路、厂矿专用线等采用P50轨、混凝土枕的线路区段，区别于接头扣件的特殊补强设计，中间段扣件更侧重长期服役下的紧固可靠性与荷载均匀传递。从结构组成来看，整套扣件包含轨下弹性垫层、轨距挡板、锚固螺栓、弹簧垫圈、平垫块、预埋锚固座几个核心部分，其中轨下垫层直接铺设在混凝土枕承轨面与钢轨底面之间，承担列车轮载传递过程中的缓冲减振作用，同时阻隔钢轨与混凝土枕的直接刚性接触，避免混凝土承轨台在长期动载下出现压溃破损；图中标注的9号部件为平垫块，直接贴合混凝土枕承轨面设置，

　　用于分散螺栓预紧力带来的局部压应力，避免应力集中造成混凝土枕表面破损。设计过程中首先明确了P50型钢轨的底部廓形尺寸，承轨槽的宽度、深度完全匹配P50轨的轨底宽度参数，两侧轨距挡板的内侧弧面与轨底侧边斜面完全贴合，在螺栓预紧后可同时提供垂直方向的扣压力与水平方向的轨距约束，抵消列车通过时钢轨产生的横向蠕动力与垂直冲击力，避免钢轨出现横移、外翻等轨距超限问题。锚固系统采用预埋在混凝土枕内的锚固结构配合T型螺栓实现紧固，螺栓的预埋深度、外露长度经过匹配计算，既保证足够的抗拔力应对动载下的螺栓拉拔力，又避免螺栓过长侵入轨枕内部造成混凝土结构强度损伤；螺栓顶部配套的双层弹簧垫圈可在列车长期动载振动下提供持续的预紧力补偿，

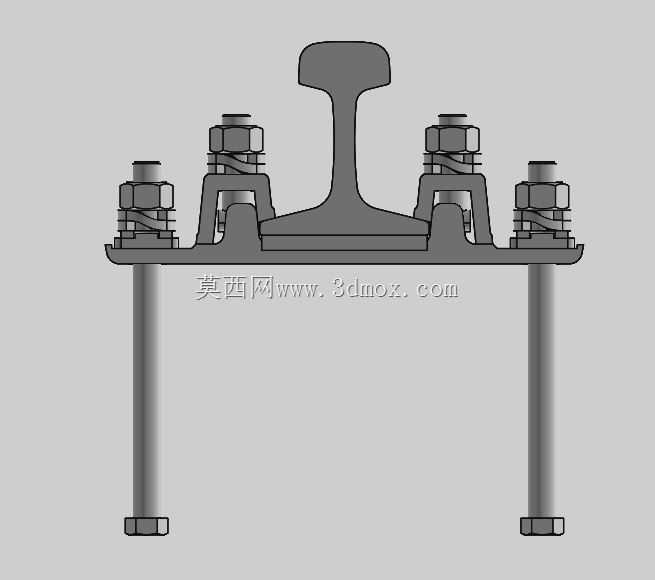

　　避免螺栓出现松动退扣，减少线路日常养护的紧固作业频次。安装边界方面，承轨台表面设置1:40的轨底坡，与钢轨底部的安装坡度完全匹配，保证车轮与钢轨的接触点处于轨头中心位置，减少偏载造成的钢轨磨耗；扣件组装完成后，钢轨顶面相对于轨枕承轨面的高度差控制在标准范围内，两侧扣件的扣压力差值控制在允许偏差内，避免出现单侧扣压不足导致的钢轨倾斜。从截面结构可以看到，螺栓穿过轨距挡板、垫层、平垫块后与预埋锚固座配合，拧紧后各部件的接触面完全贴合，不存在虚接间隙，其中轨距挡板同时承担横向力传递作用，将列车通过时的横向荷载直接传递到混凝土枕的承轨台挡肩上，避免螺栓承受额外的横向剪切力，提升整套扣件的抗横向荷载能力。在实际线路应用中，

　　这套分离式中间扣件的零部件通用性强，各部件可单独更换，当轨下垫层出现老化压溃、挡板出现磨耗、螺栓出现锈蚀时，无需大规模拆解轨道结构即可完成单部件更换，大幅降低线路养护的成本与作业时长；同时整套结构的零部件数量经过优化，在保证紧固性能的前提下尽可能减少零散部件，降低现场安装时的零件遗漏风险，提升线路铺设的作业效率。针对混凝土枕材质脆性大、抗冲击能力弱的特点，所有与混凝土表面直接接触的金属部件都设置了足够的承压面积，平垫块的尺寸经过承压计算，在最大螺栓预紧力与最大动载叠加的工况下，混凝土表面的压应力仍低于材料的允许承压值，避免长期使用下承轨台出现掉块、开裂等病害。
