杰克DJK-03B圆形通讯连接器结构设计

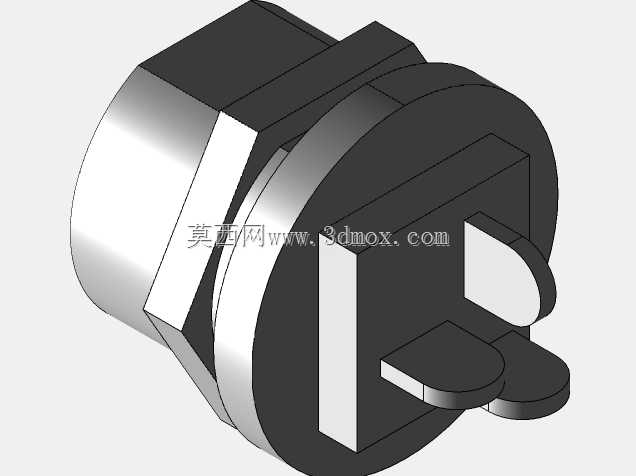

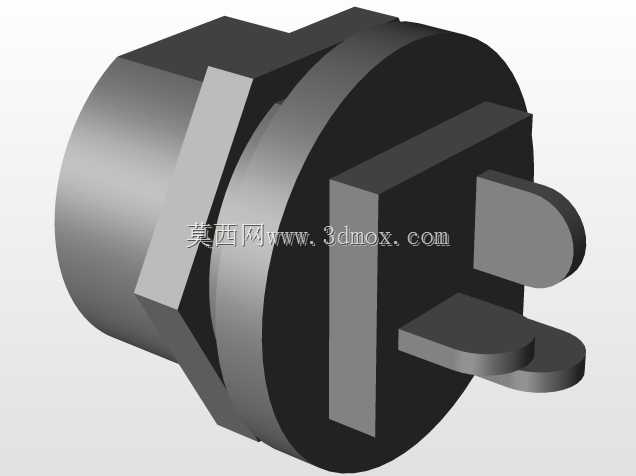

　　在工业通讯、音视频信号传输、小型电子设备内部接线场景中，这类板端安装的圆形连接器是信号链路稳定的核心基础部件，很多刚入行的结构工程师在做小型设备接口选型时，容易只关注针脚定义而忽略安装边界的细节，导致后期壳体开模后出现装配干涉、插拔受力不均的问题，这个连接器的结构设计刚好覆盖了这类板端圆形接插件的典型设计逻辑。从实际使用场景来看，这类连接器多用于需要频繁插拔或者对安装定位有一定要求的信号传输场景，比如小型工控设备的外接信号接口、音频设备的线路输入输出端、部分检测仪器的传感信号接驳端，相比方形连接器，圆形结构的抗径向偏移能力更强，插拔时的受力更均匀，不容易出现针脚弯折的问题，同时自带的六角安装法兰可以通过螺母锁紧在设备面板上，

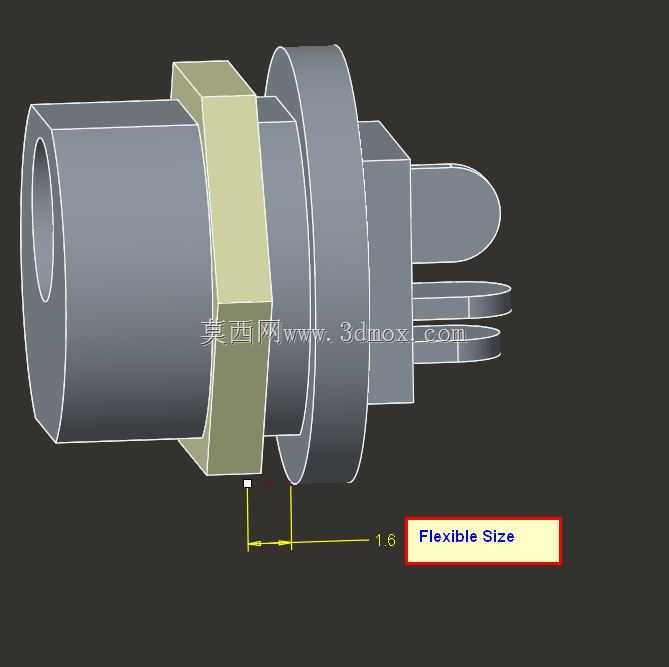

　　安装后不会因为反复插拔出现松动移位的情况。从功能特性上看，这款连接器采用公端插针结构，插针端做了圆弧导向处理，插拔时可以自动校正微小的对位偏差，降低插针磕碰损伤的概率，插针根部做了台阶限位，插合到位后台阶面会和母端绝缘体端面贴合，避免插针过度插入顶坏母端内部的接触簧片。连接器主体的绝缘部分采用台阶式外形设计，靠近面板侧的大直径圆柱段可以和面板开孔形成配合限位，控制连接器伸入设备内部的长度，避免和内部的PCB板或者其他元器件产生空间冲突。设计思路上，这款连接器优先考虑了面板安装的适配性，中间的六角法兰结构是整个安装的受力基准，法兰厚度控制在1.6mm，刚好适配常见的0.8mm到2mm厚度的设备面板，安装时从面板外侧插入连接器，在面板内侧用配套的薄型六角螺母锁紧，不需要额外的固定结构，装配效率很高。法兰两侧的圆柱段分别对应面板外侧的插拔端和面板内侧的焊板端，外侧圆柱段的直径和面板开孔采用间隙配合，单边间隙控制在0.1mm左右，既可以保证安装时顺利穿入开孔，又不会因为间隙过大导致连接器安装后出现歪斜。内侧的焊板端长度经过精准控制，穿过面板后伸出的长度刚好匹配常规厚度PCB板的焊接高度，插针末端的长度可以直接穿过PCB板的焊盘孔，波峰焊或者手工焊接都能操作，不需要额外剪脚处理。外形尺寸与安装边界方面，整个连接器的轴向总长度控制在紧凑范围内，不会在设备外侧突出过多影响整体外观，也不会在设备内侧占用过多的内部布线空间。六角法兰的对边尺寸做了优化，

　　比外侧圆柱段的直径大出足够的锁紧受力面，用普通的小型扳手或者套筒就可以完成锁紧操作，不需要定制专用工具。插针的排布采用同轴类的多针布局，不同针脚之间的绝缘距离满足低压信号传输的耐压要求，不会出现针脚间打火、信号串扰的问题。在实际建模过程中，需要特别注意几个关键尺寸的公差配合：首先是面板开孔和连接器外侧圆柱的配合公差，开孔尺寸建议取正公差，连接器外侧圆柱取负公差，保证装配顺畅；其次是六角法兰到插针末端的长度尺寸，这个尺寸直接决定了焊板时插针伸出PCB板的长度，公差需要控制在±0.1mm以内，避免出现插针顶到PCB板或者伸出长度不够焊接不牢的问题；另外插针的同轴度也需要重点控制，所有插针的中心轴线需要和连接器主体的中心轴线平行，

　　偏差过大会导致插合时出现个别针脚接触不良的情况。很多工程师在做这类连接器的适配设计时，容易忽略法兰和面板之间的密封预留空间，如果设备有一定的防尘防水要求，可以在法兰和面板之间增加一个同尺寸的橡胶密封垫，这个模型的法兰端面是平整的，完全可以适配厚度1mm以内的密封垫，不需要修改连接器本身的结构。另外插拔端的外圆尺寸是标准的圆形接口尺寸，可以适配市面上通用的母端插头，不需要定制配套的接插件，降低了整机的物料采购成本。从结构强度来看，连接器的绝缘主体采用壁厚均匀的设计，最薄处的壁厚满足注塑成型的工艺要求，不会出现注塑缺胶、缩水的问题，法兰和主体圆柱的连接处做了小圆角过渡，避免锁紧螺母时应力集中导致法兰根部断裂。插针和绝缘主体之间采用过盈配合固定，插针中部做了滚花处理，压入绝缘主体后不会出现轴向窜动或者转动的情况，保证插拔过程中插针的位置稳定。
