单排滚珠式回转支承环形结构设计

　　在工程机械、港口装卸设备、风电回转平台、矿山采掘装备这类需要实现两部分结构相对回转同时承载轴向力、径向力与倾覆力矩的场景中，单排滚珠式回转支承是核心的连接与传动承载部件。本次呈现的环形支承结构，采用单排钢球作为滚动体，内外圈分别设置对应安装孔位，适配不同设备的基座与回转端连接需求。从结构设计逻辑来看，这类支承的滚道采用圆弧曲面加工，与钢球的接触角经过匹配计算，能够同时承受多方向复合载荷，相比滑动式回转支承，摩擦阻力更小，回转精度保持性更好，启动与运行过程中无明显爬行现象，适合低速重载且需要频繁正反转的回转工况。

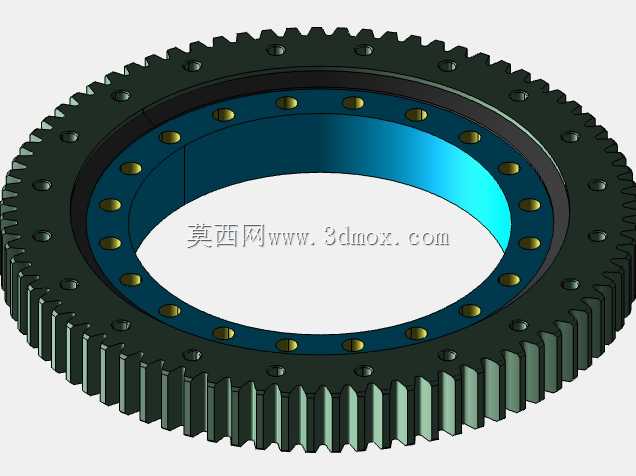

　　从安装边界来看，该构件整体为环形分段展示结构，外圈设置均匀分布的连接通孔，用于与固定基座端通过螺栓紧固，内圈同样设置周向均布的安装孔，用于连接回转工作端，内外圈的孔位同轴度、端面平面度在设计时都预留了对应的形位公差要求，避免安装后出现滚道偏载导致钢球局部磨损加剧的问题。齿圈设置在外圈外侧，采用外啮合传动形式，可直接与驱动小齿轮配合实现回转驱动，无需额外加装传动齿圈，简化了整套回转机构的装配流程，减少了传动链的累积误差。

　　在实际应用场景中，这类单排滚珠回转支承常被用于挖掘机的上车回转部分，连接下车行走架与上车工作装置，承载整个上车结构的重量以及挖掘作业时产生的倾覆力矩，保证上车部分能够360度平稳回转；在港口门座起重机的回转平台中，该类支承承担着吊重载荷与平台自重，配合回转驱动机构实现吊具的圆周方向作业范围覆盖；在风力发电机组的偏航系统中，这类支承也可作为偏航轴承使用，连接塔筒与机舱，根据风向调整机舱朝向，保证风轮始终处于迎风位置，提升发电效率。

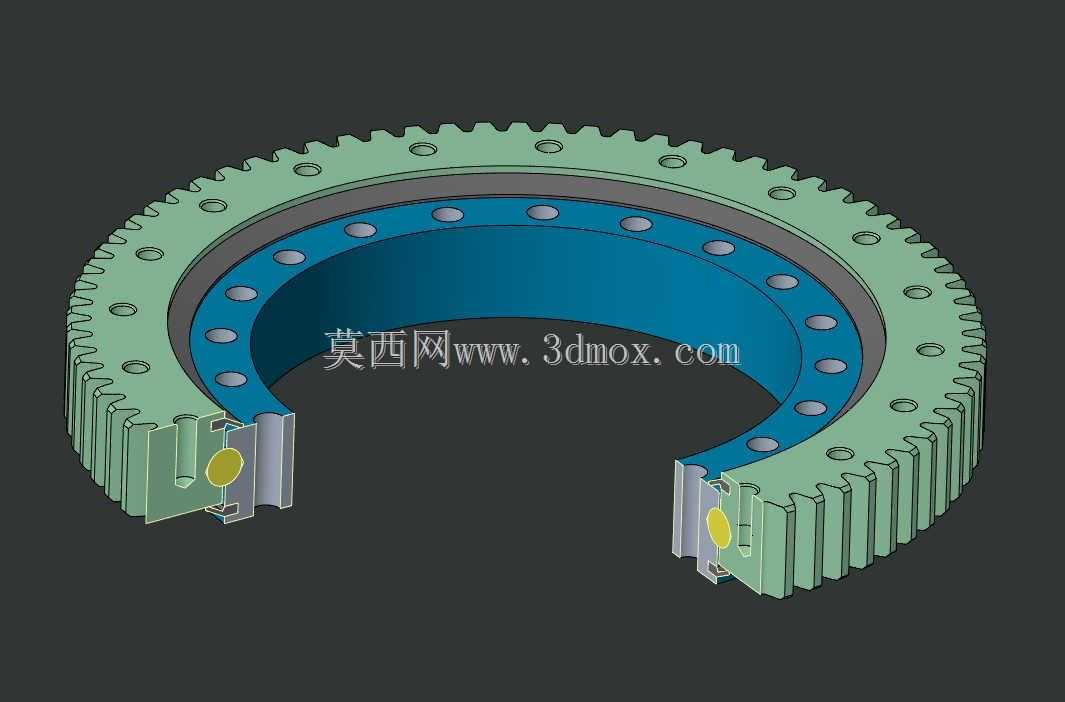

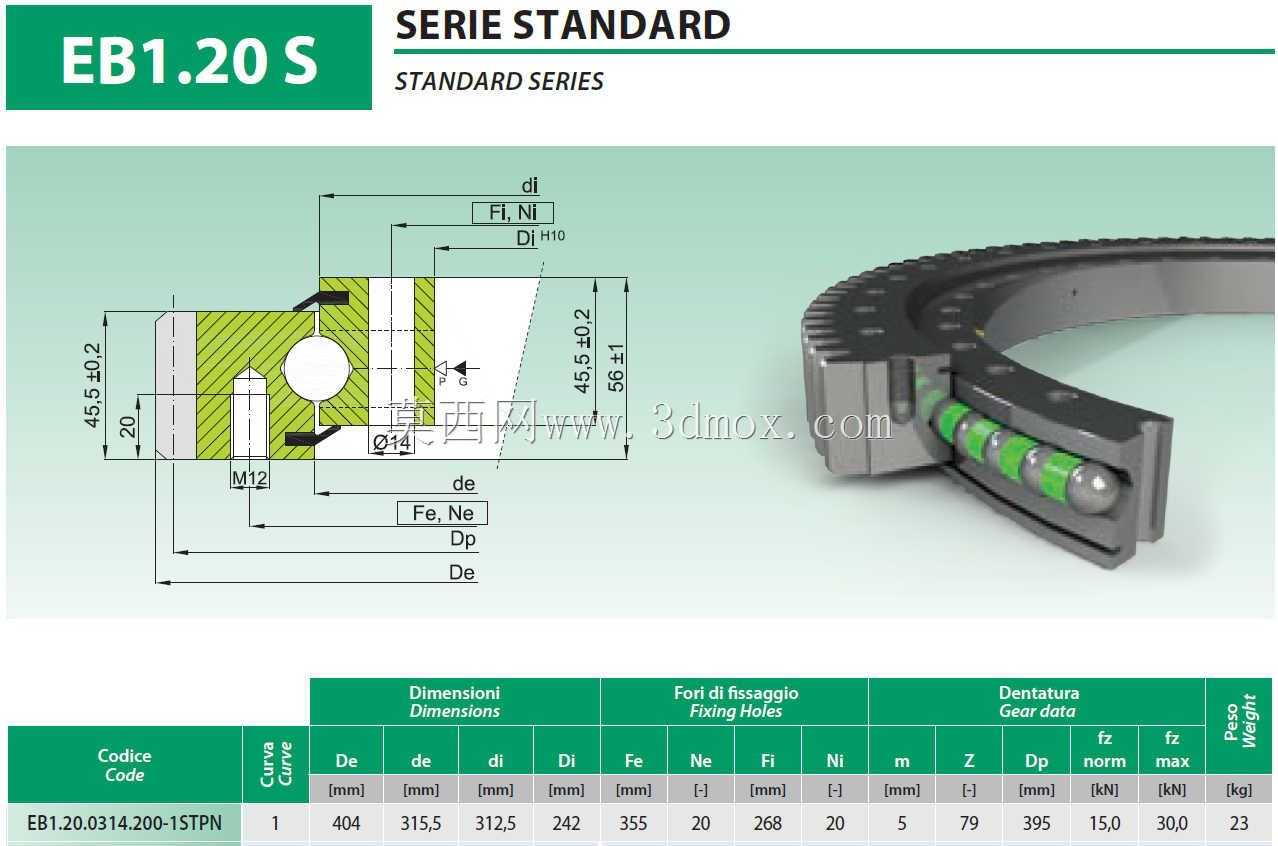

　　设计过程中，滚动体的直径与数量是根据额定静载荷、额定动载荷计算匹配的，滚道的淬硬层深度也需要根据承载要求设定，避免重载下滚道出现压痕变形；密封结构设置在内外圈的配合间隙处，采用双唇式橡胶密封，既可以防止外界的粉尘、水汽进入滚道内部造成钢球与滚道的磨粒磨损，也可以避免内部填充的润滑脂泄漏，延长维护保养周期。该结构的分段展示形式清晰呈现了内部钢球的排布方式、内外圈的截面结构以及连接孔位的分布，对于结构设计人员进行选型校核、安装结构设计有着直观的参考价值，在进行配套结构设计时，需要注意安装基面的平面度要求，避免螺栓紧固后支承出现变形导致回转卡滞，同时要根据使用工况选择合适的润滑方式，低速重载工况下可采用锂基脂润滑，定期通过注油孔补充润滑脂，高速回转工况则需要考虑润滑油润滑的结构设计，保证滚道与滚动体之间形成稳定的油膜，降低磨损速率。此外，该类支承的安装螺栓需要采用高强度等级螺栓，按照规定的预紧力矩对角分步紧固，避免单个螺栓受力过大出现断裂失效，在使用过程中也需要定期检查螺栓预紧力，防止长期交变载荷下螺栓松动引发设备故障。
