适配多场景缩放使用的超高压轮胎结构

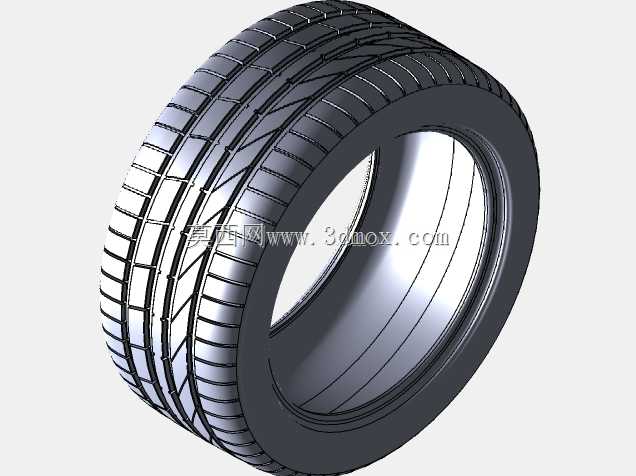

　　在特种作业车辆、高压工况行走设备的设计选型环节，轮胎作为直接接触作业面的核心承载部件，其结构合理性直接决定整机的行走稳定性、负载能力与复杂工况适应性。这款超高压轮胎的建模过程，没有直接套用现有民用轮胎的曲面参数，而是从实际承载边界倒推结构细节，首先明确的核心应用场景包含硬质铺装路面长距离转场、碎石作业面临时通行、高胎压状态下的静态重载停靠三类典型工况，建模时针对不同工况下的胎体受力方向做了差异化的结构预留。

　　从设计思路来看，建模初始阶段先确定了胎面与轮毂的安装配合边界，胎圈位置的卡合结构完全匹配标准轮辋的安装槽尺寸，不需要额外修改轮辋结构就能完成装配，安装时胎圈与轮辋的贴合面预留了0.2mm的过盈量，保证高压充气状态下不会出现胎圈脱开、漏气的问题。胎面花纹的设计没有采用常规民用轮胎的细碎沟槽，而是用了更深、更宽的主排水槽搭配边缘的辅助抓地齿，在硬质路面行驶时主花纹块可以提供足够的接地面积，降低滚动阻力，遇到碎石或者轻度非铺装路面时，边缘的辅助齿可以嵌入路面缝隙，提升抓地力，避免高压状态下轮胎打滑。

　　胎体的内部结构建模时，分层做了不同的结构区分，靠近胎面的冠带层采用了连续缠绕的结构逻辑，对应实际生产中的帘线排布方向，能够承受高速滚动时的离心力，避免胎面脱层；胎侧位置做了适度的厚度渐变，靠近胎圈的位置厚度更大，能够承受轮辋的挤压应力，胎侧中部厚度适当减薄，在遇到路面冲击时可以产生适度的形变缓冲，不会因为胎压过高导致胎体刚性过强、遇到冲击直接爆胎。整个模型采用自由尺寸的建模逻辑，使用者可以根据自身的设计需求，按照整机的负载、轮辋尺寸、行走速度要求等比例缩放模型，缩放过程中胎体各部分的厚度比例、花纹深度比例、胎圈卡合结构的配合比例都保持不变，不会出现缩放后结构失真、装配干涉的问题。

　　在实际工程应用中，这类超高压轮胎多用于重载工业车辆、特种作业平台、小型工程机械的行走系统，相比普通低压轮胎，它的接地比压更高，在硬质平整路面上的滚动阻力更小，长距离行驶的能耗更低，同时高胎压带来的胎体高刚性，可以承受更大的静态负载，不会出现长时间停靠胎体变形的问题。建模时特意规避了常规轮胎模型容易出现的曲面断层问题，胎面与胎侧的过渡曲面做了G2连续处理，不管是用于结构装配校验，还是用于渲染展示、运动仿真，都能保证曲面顺滑，不会出现棱角、破面的问题。

　　针对安装边界的校验，模型里预留了气门嘴的安装位置，位置在胎圈侧方的标准点位，和常规轮胎的气门嘴位置通用，不需要额外调整轮辋上的气门嘴开孔位置；轮胎的整体外径、断面宽度、胎圈内径的参数比例完全符合工程轮胎的通用尺寸规范，缩放后可以直接匹配对应尺寸的轮辋模型，不需要二次调整配合尺寸。在做行走仿真时，模型的胎面轮廓是标准的圆弧断面，和地面的接触区域可以通过仿真软件直接计算接地面积、接地比压参数，不需要额外修正轮廓线，能够直接用于整机的行走性能仿真、负载能力校核环节。

　　很多设计人员在做小型特种车辆、缩放比例模型、工装行走部件的设计时，往往找不到适配高压工况的轮胎模型，要么是模型结构过于简化，没有胎圈、花纹的细节，无法用于装配校验，要么是模型参数固定，缩放后出现结构比例失调，这个模型在建模时就考虑了这类使用需求，所有结构细节都按照真实轮胎的生产工艺逻辑搭建，缩放后各部分的结构比例始终符合工程实际，不管是用于1:1的整机设计，还是用于缩比模型的3D打印、展示动画制作，都能满足使用要求。胎面的花纹块边角做了微小的倒角处理，对应实际生产中的模具脱模角度，也避免了应力集中的问题，在做有限元分析时，不会因为尖角结构导致应力计算结果失真，可以直接导入仿真软件做胎体受力分析、胎压负载校核。
