带滚轮摆杆式微动开关结构设计

项目分类:通用五金配件 发布时间:2022-05-13 ID:633473
  • 带滚轮摆杆式微动开关结构设计
  • 带滚轮摆杆式微动开关结构设计
  • 带滚轮摆杆式微动开关结构设计

  这款带滚轮摆杆的微动触发开关,是工控回路、消费电子、通讯设备里极为常见的小尺寸信号触发元件,日常做设备结构设计时,但凡涉及到位移检测、行程限位、到位反馈的场景,几乎都会用到这类元件。从实际应用场景来看,这类开关常被用在通讯设备的机门开合检测、小型自动化模组的硬限位触发、家电产品的按键触发结构、3D打印设备的原点复位触发位,甚至不少手持电动工具的扳机开关内部,也会用同结构的微动元件作为通断核心,因为其触发行程短、触发力度稳定、通断响应快的特性,能在极小的位移变化下完成回路状态切换,相比普通船型开关、拨动开关,更适合需要精准位置反馈的小空间安装场景。

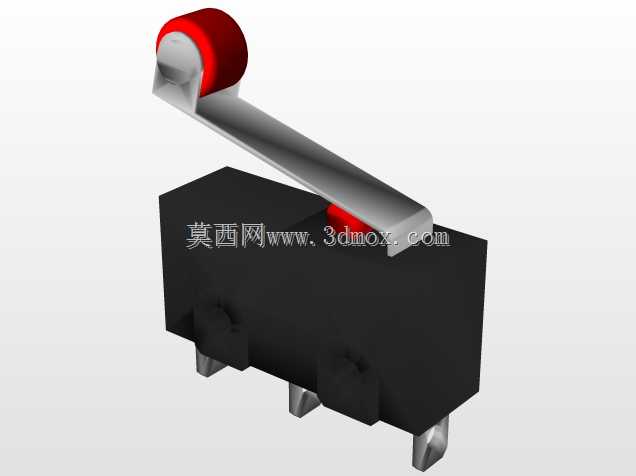

  从功能特性上拆解,这款开关的核心触发逻辑是通过外部作用力压下摆杆端部的红色滚轮,摆杆绕自身转轴转动后,将力传递到开关本体顶部的触发钮,触发钮下压带动内部的弹片组件完成瞬动跳变,实现触点的通断切换;当外部作用力移除后,内部弹片的复位弹力会推动触发钮回位,同时带动摆杆抬起,回到初始待触发状态。滚轮的设计是这个结构的关键优化点,相比不带滚轮的平摆杆结构,滚轮能将外部触发件与摆杆之间的滑动摩擦转化为滚动摩擦,大幅降低长期往复触发过程中的摆杆磨损,同时减少触发过程中的卡滞风险,哪怕触发件的运动方向与摆杆下压方向存在小角度偏差,滚轮也能通过自身转动顺滑承接作用力,不会出现硬摩擦导致的触发力度突变或者结构卡涩。

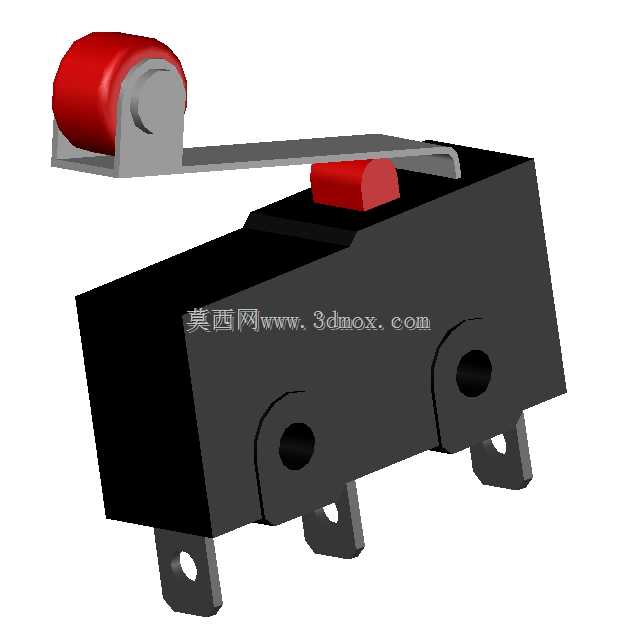

  做这款元件的三维建模时,首先要明确安装边界的尺寸约束:开关本体为黑色绝缘壳体,底部带两个带安装孔的固定支脚,两个支脚的孔位中心距是选型时的核心安装参数,建模时需要严格按照常用规格的尺寸做孔位对齐,安装孔的直径要适配M2规格的自攻螺丝或者铜柱固定,支脚的下沉高度要匹配PCB板或者安装钣金的板面高度,保证开关安装后本体与安装面贴合,不会出现翘曲。本体侧面的两个通孔是引脚过孔,建模时要注意引脚的伸出长度与焊盘位置的匹配,避免后续做PCB封装时出现引脚偏位、焊盘对不上的问题。摆杆部分的建模要重点关注转动副的配合间隙,摆杆与本体支架的转轴配合不能过紧,否则会导致触发后摆杆复位卡滞,也不能过松,否则长期使用后摆杆会出现左右窜动,影响触发精度;滚轮部分要做独立的转动副约束,保证滚轮能绕自身转轴自由转动,滚轮的外圆突出高度要符合触发行程要求,一般来说滚轮的下压行程在1.5mm到2.5mm之间就能达到触发点,建模时要预留足够的摆杆转动角度,避免超程下压时损坏内部结构。

  从设计思路上来说,这类开关的结构设计核心是在极小的壳体空间内,实现可靠的瞬动通断,同时保证足够的机械寿命。壳体采用黑色热固性塑料材质,具备不错的绝缘性能与耐热性,能承受焊接时的高温,也能在日常工作中隔绝内部带电触点与外部安装结构的接触;顶部的红色触发钮采用耐磨工程塑料,表面做圆弧过渡,减少与摆杆接触位置的应力集中;摆杆与支架采用金属冲压件,保证足够的结构强度,哪怕触发时受到侧向力也不会出现弯折变形。实际选型建模时,还要注意触发力度的参数匹配,不同应用场景需要的触发力度不一样,比如机门检测需要的触发力度稍大,避免门体轻微晃动导致误触发,而精密设备的原点复位需要触发力度更小,避免触发时对运动模组造成额外阻力,这款带滚轮的结构因为摩擦阻力小,触发力度的一致性会比普通摆杆结构更好,更适合对触发精度有要求的场景。另外建模时还要注意操作方向的约束,这类滚轮摆杆开关的触发方向是垂直于摆杆转动平面的下压方向,不能承受沿摆杆轴向的侧向冲击力,所以在做整体设备结构设计时,要给触发位置做导向结构,保证外部触发件的作用力方向正对滚轮下压方向,避免侧向力损坏摆杆结构。安装时还要注意,固定螺丝的锁紧扭矩不能过大,否则会压裂塑料壳体,导致内部结构错位,出现触发失效的问题,建模时可以在安装支脚位置预留轻微的沉台,分散螺丝锁紧时的压力。
