G1/2规格强制钢制活接管道接头

　　在民用给排水、工业流体输送、暖通空调管路、小型工艺管线的布设场景里，活接头是管路系统中不可或缺的可拆卸连接件，这款G1/2规格的强制钢制活接，主要解决管路安装过程中两端固定管线的对接难题，避免安装时整段管路旋转拧接的操作局限，同时为后续管路检修、局部元件更换预留可拆卸接口，无需大范围拆解相邻管线就能完成局部拆装作业。从实际使用场景来看，这类钢制活接相比铜制、塑料材质的同规格接头，承压能力更强，可适配公称压力1.6MPa及以下的非强腐蚀流体输送场景，包括常温清水输送、低压压缩空气管路、常规供暖水循环系统、普通工业低压油路等场景，在对管路机械强度有一定要求的车间压缩空气支管路、户外给排水外露管路中，钢制材质的抗外力冲击、

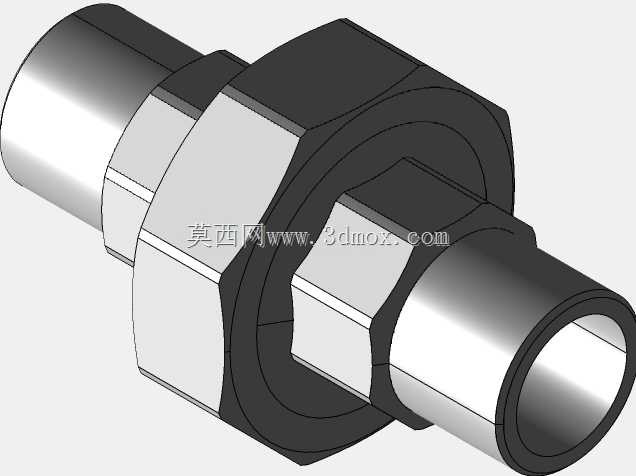

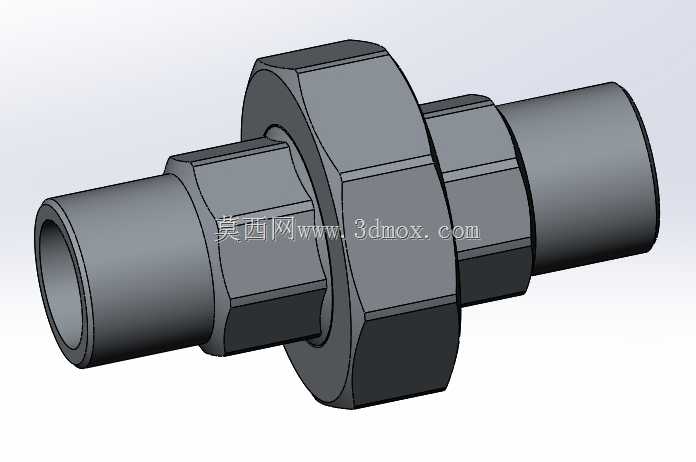

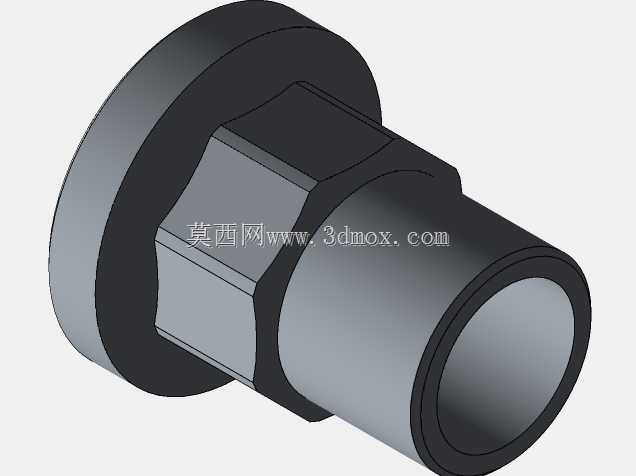

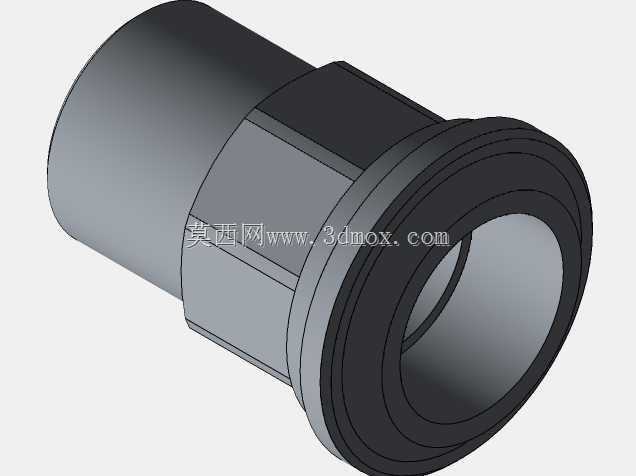

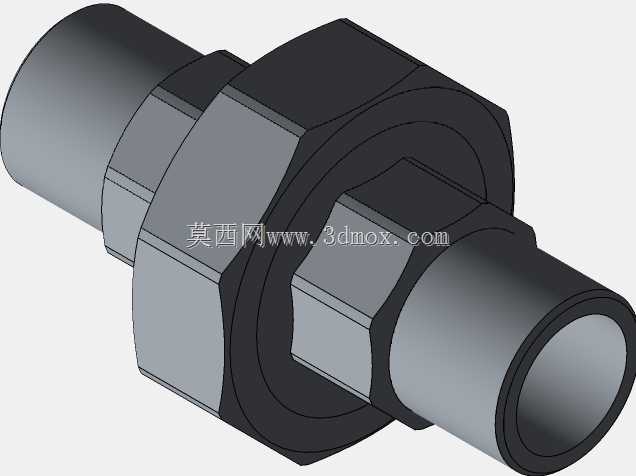

　　抗形变能力更具优势，不会因轻微外力磕碰出现接头开裂、螺纹滑牙的问题。从结构设计逻辑来看，这款活接采用三件套组合式结构，两端分别为带G1/2外螺纹的接嘴，中间通过锁紧螺母实现两端接嘴的轴向压紧，接嘴对接面预留密封件安装位，安装时仅需将两端接嘴分别拧入两侧对应内螺纹的管路端口，调整好两端管线的对接角度后，旋转中间的六角锁紧螺母，就能将两端接嘴沿轴向拉紧，依靠对接面的密封件实现管路密封，整个安装过程不需要转动两端已固定的管线，大幅降低狭小空间内的管路安装难度。在外形尺寸与安装边界方面，这款G1/2活接的两端螺纹符合55度非密封管螺纹的标准尺寸参数，螺纹有效长度满足常规管路拧入深度要求，不会出现拧入过浅导致的连接强度不足、密封失效问题；

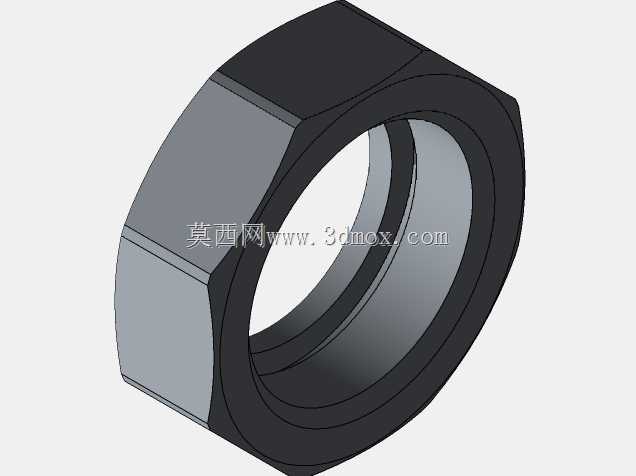

　　中间锁紧螺母的对边尺寸适配常规活动扳手、呆扳手的夹持规格，现场安装不需要定制专用工具，普通管路安装工具就能完成锁紧操作；接头整体轴向长度控制在常规活接的标准尺寸范围内，不会额外占用过多管路安装空间，在管线排布紧凑的设备内部管路、墙面暗敷管路转接位置都能适配。设计过程中，对各部件的受力位置做了针对性的结构强化，锁紧螺母的六角受力面做了加厚处理，避免扳手夹持锁紧时出现棱角变形、打滑的问题；两端接嘴的螺纹根部做了退刀槽与圆角过渡，减少螺纹根部的应力集中，避免管路受外力拉扯时从螺纹根部断裂；中间压紧面的平面度控制在密封要求范围内，保证密封件受压均匀，不会出现局部密封压合不实导致的渗漏问题。实际选型使用时，需要注意匹配管路的流体介质属性，

　　普通碳钢材质的接头不适用于强酸、强碱等高腐蚀流体输送场景，若用于有腐蚀要求的场景需额外做表面防腐处理；安装时锁紧力矩要控制在合理范围，避免力矩过大导致螺纹滑牙、密封件过度挤压失效，也不能因力矩过小导致密封压合不足出现渗漏；管路布设时要避免让接头承受过大的管线径向拉扯力，活接的主要作用是实现管路可拆卸连接与密封，不能作为管线的受力支撑点，过长的悬空管线要在接头附近位置加装管卡固定，减少接头部位的长期受力载荷，延长接头的使用寿命。这类活接在三维建模过程中，需要严格对应管螺纹的标准牙型参数，保证螺纹配合的干涉检查准确性，同时要还原各部件的装配间隙，模拟实际装配时的锁紧行程，避免建模时出现装配干涉，导致导出的工程图尺寸与实际加工要求不符；建模时还要重点还原六角部位的对边尺寸、倒角参数，保证后续加工出的零件能适配标准安装工具，不会出现扳手无法卡入的问题。
