柯达数码背645传感冷却板组件

　　这套组件面向中画幅数码后背的图像采集与热管理需求，核心由图像传感承载板、外围支撑框架、被动散热结构以及板级电子元件组成。实际使用时，它安装在数码背机身内部，位于成像光路后端，传感器接收镜头汇聚的光线并完成光电转换，电路板负责信号调理、数据传输与供电分配，金属框架则承担定位、屏蔽和热量导出的作用。

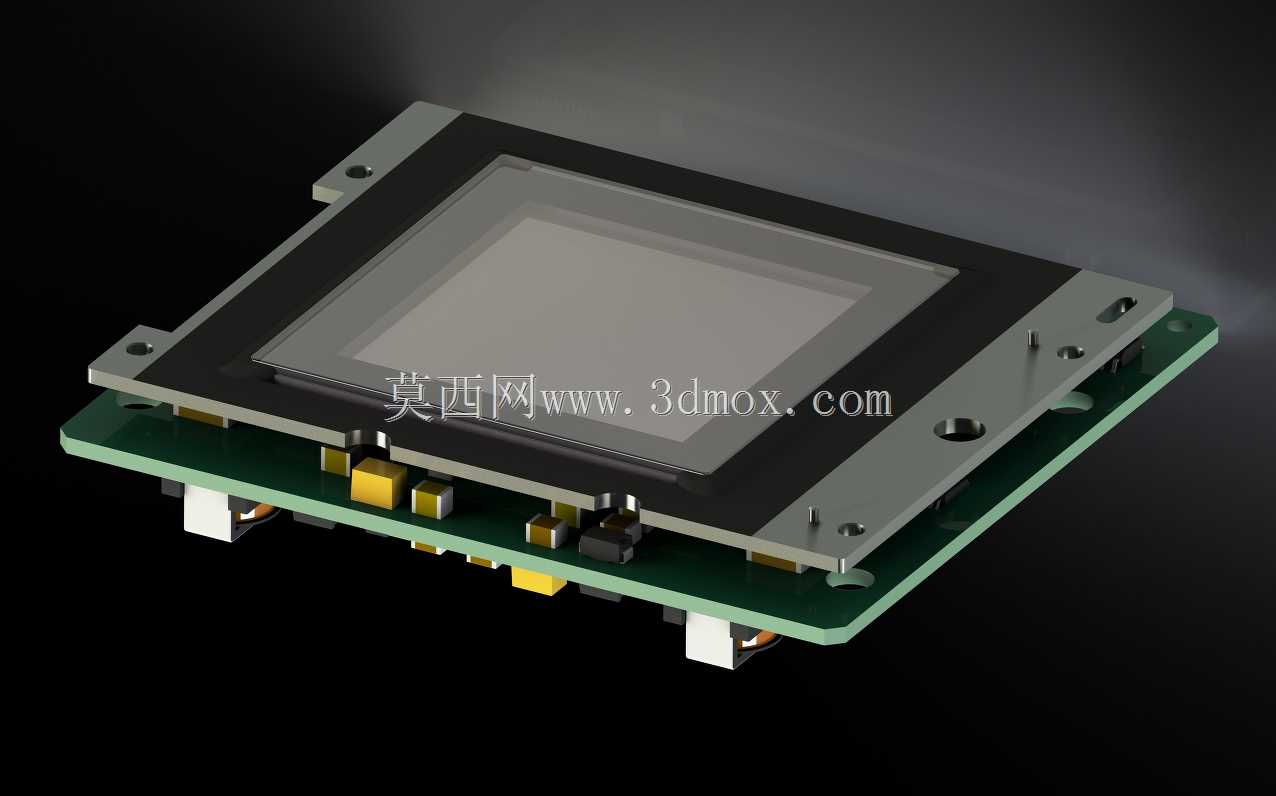

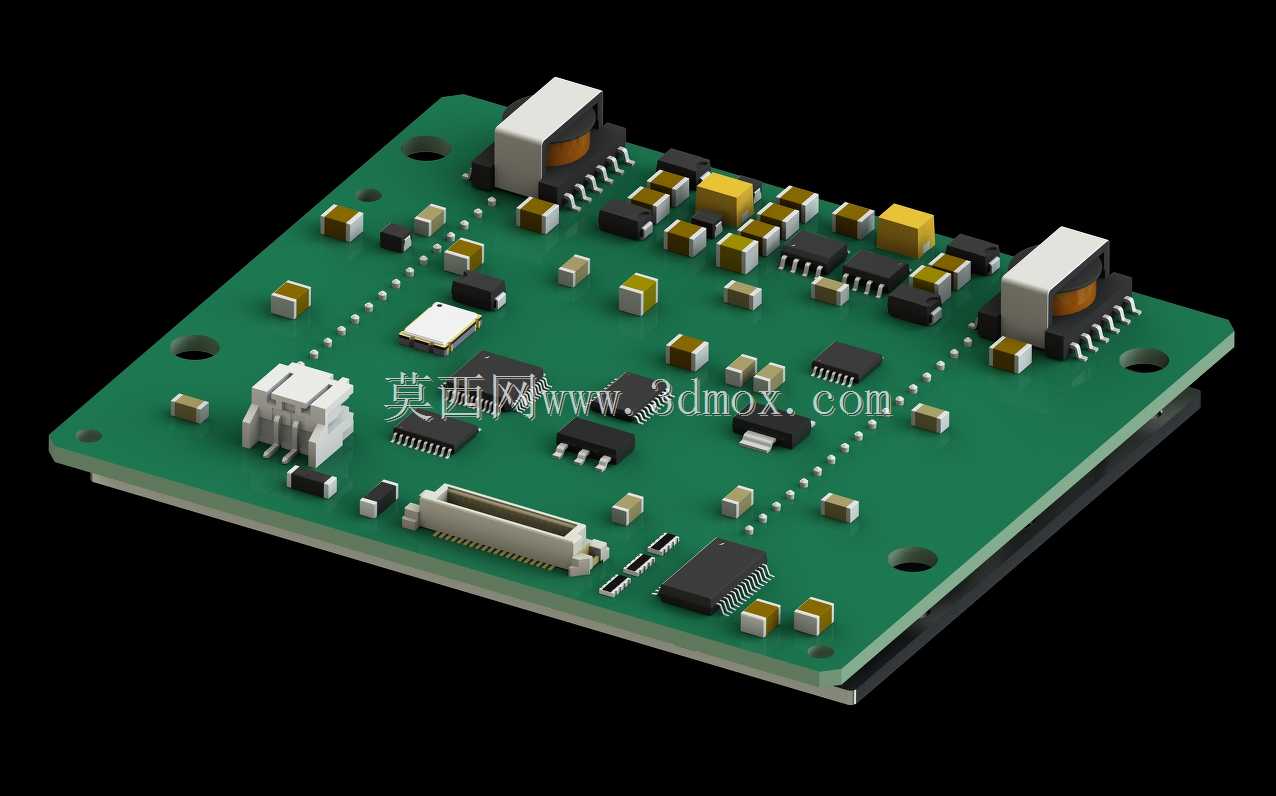

　　从结构布置看，上层金属框围绕传感器窗口形成刚性安装边界，中间黑色承托面用于固定成像器件，下方绿色PCB承载连接器、电容、芯片及小型电子件。板件之间通过支柱和紧固件保持间距，既避免元件干涉，也为空气流动和热量扩散留出空间。框架四角及侧边设置安装孔，可与机身壳体或后盖定位面配合；孔位、凸台和避让槽的位置需要在整机装配阶段反复核对，否则容易出现螺钉压接不均、传感器平面度偏差或连接器插拔困难等问题。

　　被动冷却系统是该组件的设计重点。数码背在连续曝光、长时预览或高速数据读取时，传感器与周边电路会产生稳定热负荷，若热量集中在成像芯片附近，暗电流噪声和热漂移都会影响画面质量。该结构没有依赖风扇等主动部件，而是通过金属承托板、框架接触路径和板下空间扩大换热面积，把局部热量传导至更大的壳体区域，再依靠自然对流缓慢散出。这样做的好处是结构紧凑、无振动、无噪声，也减少了粉尘进入光路的风险；代价是对接触面积、材料导热能力和安装贴合度要求更高。

　　建模时需要把电子组件与机械结构分开处理。PCB外形、元件高度、连接器位置属于装配约束的基础数据，金属框架的折弯边、沉孔、避让缺口和压接区域则决定加工与装配可行性。传感器窗口周边要保留足够的平面支撑，不能为了减重而削弱边框；板下较高的电容和连接器应在三维布局中提前检查包络，避免与后盖加强筋发生碰撞。对于散热接触面，应保证平面连续，少设置突兀台阶；若需要增加散热面积，可在非光路区域延伸金属板或增加薄型散热片，但不能遮挡维修路径和连接器操作空间。

　　在整机场景中，这类组件还要兼顾电磁屏蔽与维护性。金属框架既可以作为传感器定位基准，也能降低外部干扰对弱信号电路的影响；紧固件位置应避开脆弱焊盘，支撑柱受力要直接传递到主板或机身骨架。外形尺寸方面，组件整体呈扁平矩形，厚度方向受数码背机身限制明显，安装边界主要由传感器中心、镜头卡口基准和后盖内腔共同确定。设计人员在选型或改型时，应优先确认传感器有效成像区与框架开口的同轴关系，其次核对PCB外轮廓、底部元件最高轮廓、连接器插拔方向以及散热板与外壳之间的接触间隙。

　　该模型适合用于电子设备结构设计、数码影像产品装配验证、板级热布局分析以及教学演示。通过它可以直观看到成像器件、电路板、金属支架和冷却结构如何在有限空间内叠加布置，也能理解被动散热方案在精密数码产品中的工程取舍。
