仿真人耳外形结构三维数模设计

　　这款仿生耳结构数模，最初的设计出发点是配套入耳式通讯终端、耳道式拾音设备的外形适配验证，在穿戴类通讯设备的研发流程里，人耳的曲面贴合度直接决定了长时间佩戴的舒适度与设备固定可靠性，很多通讯耳麦在实际使用中出现的滑落、压耳、密封不足导致拾音降噪效果差的问题，本质上都是前期适配阶段没有匹配符合真实人体耳廓曲面的基准模型。从结构细节来看，数模完整还原了耳廓的耳轮、对耳轮、耳屏、对耳屏、耳甲腔所有标志性曲面特征，没有做过度的简化处理，耳轮边缘的厚度过渡完全参照真实人体软组织的轮廓曲率，耳甲腔的凹陷深度预留了入耳式通讯耳塞的安装空间，耳道入口的位置做了基准定位标记，方便后续设计耳塞套、拾音麦克风的安装点位时直接做配合对齐。

　　做这类仿生结构建模的时候，最容易出问题的是曲面的连续性，很多新手做出来的耳模曲面在G1连续位置有明显的折痕，放到结构验证环节就会出现和真实耳廓贴合时局部应力集中的问题，这款数模的所有曲面都做了G2连续处理，耳廓背面与头部贴合的区域做了0.8mm的安装让位基准，方便后续设计耳挂、头戴固定结构时预留粘接或者卡扣的装配空间。从安装边界来看，整个耳廓模型的外轮廓最大宽度控制在65mm，上下高度差控制在38mm，和东亚成年人的平均耳廓尺寸匹配度较高，模型的壁厚参考了软胶覆层的常规厚度做了2mm的均匀壁厚预留，如果后续要做硅胶耳套、仿真耳模的3D打印验证，可以直接在这个数模基础上抽壳生成实体，不需要再做额外的曲面修补。在实际的行业应用场景里，

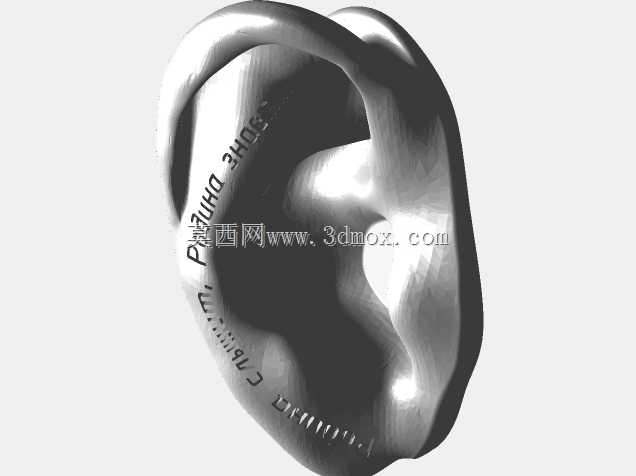

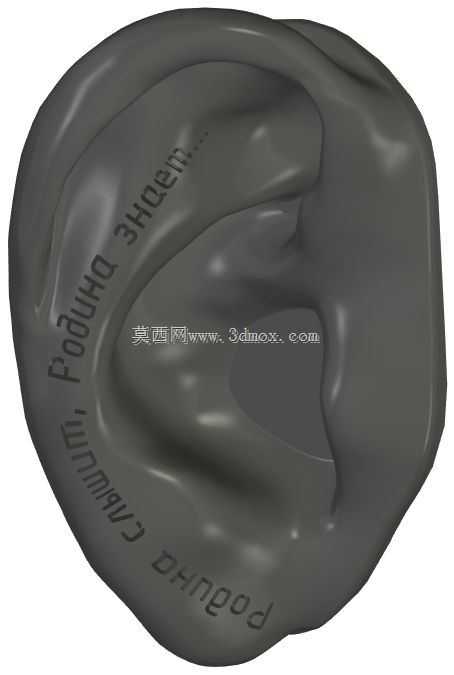

　　这类耳模除了通讯耳麦的适配验证，还可以用于听力检测设备的校准基座、助听器的外壳定制基准、VR设备的耳部交互结构适配，甚至在特种通讯装备的降噪测试环节，带仿真耳道结构的耳模可以直接耦合人工头模，完成不同环境下的拾音灵敏度测试。设计过程中特意在耳廓外侧的平整区域预留了标识刻字的位置，就是图中看到的字符区域，这个区域的曲面做了展平处理，后续做激光打标、丝印标识的时候可以直接投影加工，不需要再重新做曲面展开。很多人做这类仿生模型容易忽略耳廓边缘的圆角过渡，真实人体的耳轮边缘是圆润的软组织，不是锋利的棱边，这款数模的耳轮边缘做了R1.2-R2.0的渐变圆角处理，从耳轮上部到耳垂位置的圆角半径逐步放大，完全匹配真实人体的触感轮廓，

　　在做穿戴舒适度验证的时候，不会出现棱边压痕的模拟失真。另外，模型的耳垂位置做了平面基准，方便整个数模在装配环境里做定位约束，不需要额外创建基准面就能完成和头模、固定支架的装配配合，对于结构工程师来说，这类细节处理能大幅减少后续装配环节的重复工作量。在曲面建模的思路上，没有采用多边形雕塑的方式做外形，而是用正向曲面建模的思路，先搭建耳廓的特征线架，从耳轮的主轮廓线开始，逐步搭建对耳轮、耳屏的截面线，通过网格曲面生成整体外形后，再做局部的曲面微调，这样生成的数模曲面质量更高，后续修改局部特征的时候不需要重构整个模型，比如要调整耳甲腔的深度适配不同尺寸的耳塞，只需要调整对应位置的截面线就能快速生成新的曲面，比多边形建模的模型修改效率高很多。对于做通讯类穿戴设备的结构工程师来说，这款模型可以直接作为人因工程验证的基准件，不需要再从零开始重建耳廓模型，能大幅缩短前期的外形适配周期，尤其是在做入耳式通讯设备的密封性能验证时，精准的耳廓曲面能更真实地模拟耳塞和耳道的贴合状态，让密封测试的结果更接近实际使用场景。
